SOT23封装贴片晶体管三维结构设计

项目分类:3D模型 发布时间:2021-06-02 ID:191294
  • SOT23封装贴片晶体管三维结构设计
  • SOT23封装贴片晶体管三维结构设计
  • SOT23封装贴片晶体管三维结构设计
  • SOT23封装贴片晶体管三维结构设计
  • SOT23封装贴片晶体管三维结构设计

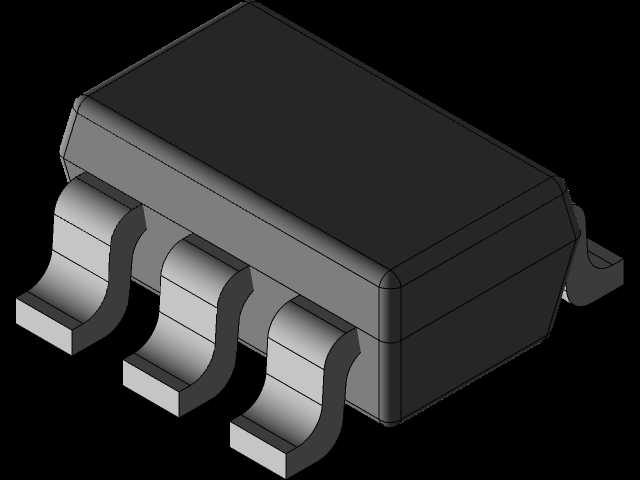

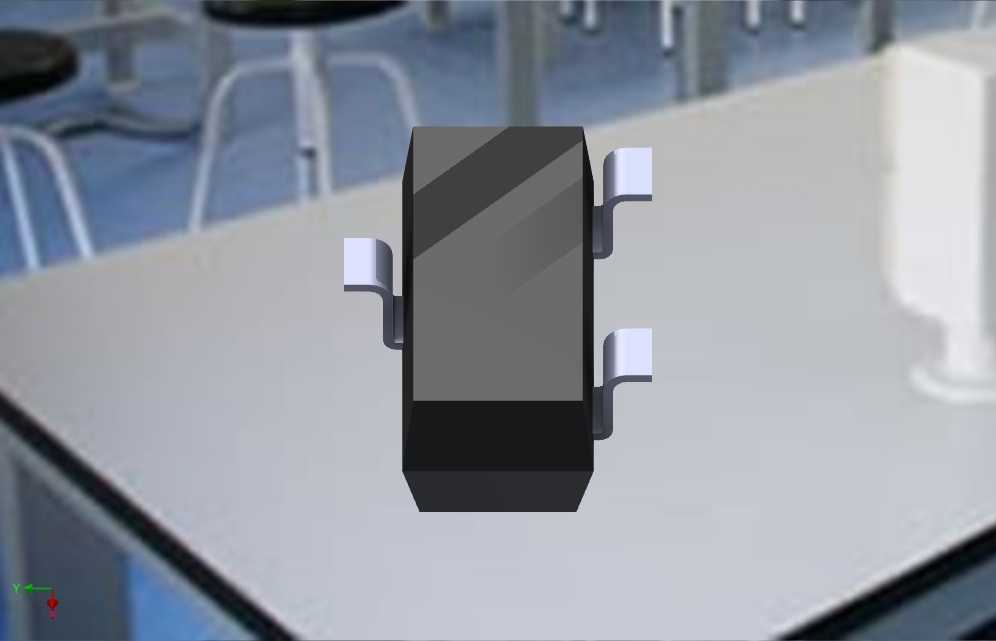

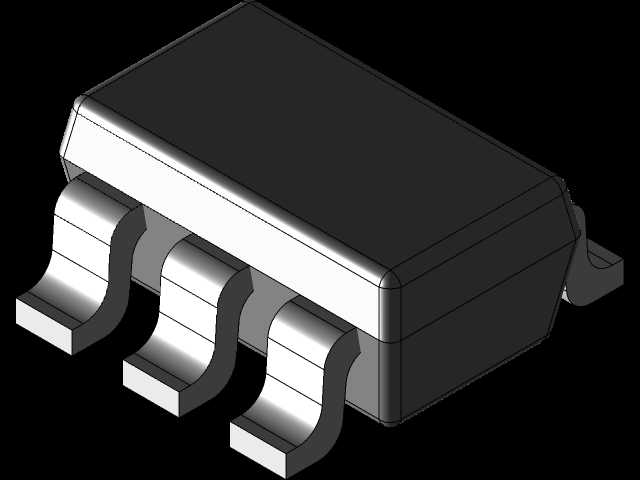

这款SOT23封装的贴片晶体管,是消费电子、工业控制、通讯设备领域电路板上应用极为广泛的半导体分立器件,主要承担电路内信号放大、电子开关、电压稳压、电流调控等核心功能,小到便携数码产品的电源管理回路,大到工业传感模块的信号调理单元,都能见到这类封装器件的身影,是表面贴装电子装配体系里用量极大的基础元器件。在实际生产应用场景中,这类贴片晶体管适配全自动SMT高速贴装生产线,无需额外的引脚通孔加工,可直接通过回流焊工艺完成与PCB板的焊接固定,相比传统直插封装器件,能大幅压缩电路板占用面积,适配电子产品轻薄化、小型化的设计趋势,同时贴片式的焊接结构拥有更优异的高频信号表现,能有效降低引脚寄生参数对高速信号传输的干扰。从产品功能特性来看,该结构完整还原了SOT23封装的核心设计逻辑,封装主体采用黑色环氧塑封材质结构,承担内部半导体晶圆的物理防护、绝缘隔绝与散热传导作用,三个弯折成型的鸥翼式引脚分别对应晶体管的基极、发射极、集电极,引脚采用铜基镀锡工艺设计,既保证焊接时的润湿性与结合强度,又能在焊接后释放部分结构应力,避免温度循环过程中引脚与焊盘脱落。在设计思路层面,这款三维结构严格遵循SOT23封装的通用工业规范,塑封主体的棱边做了微小的倒角处理,还原实际量产器件的脱模工艺特征,引脚的弯折弧度、伸出长度、引脚间距都完全匹配行业通用的焊盘设计标准,能够直接导入PCB布局软件进行装配干涉校验,帮助硬件工程师在产品开发阶段提前验证器件与周边元件的间距,避免实际贴装时出现元件碰撞、焊盘间距不匹配的问题。从外形尺寸与安装边界来看,该结构还原的SOT23封装塑封主体长度约2.9mm、宽度约1.3mm、塑封本体厚度约1.0mm,三个引脚沿封装本体长度方向单侧伸出两个、另一侧伸出一个,引脚中心间距为0.95mm,引脚末端与塑封本体的总宽度约2.4mm,安装时仅需在PCB表面预留对应尺寸的焊盘区域,器件本体下方无需额外预留避让空间,可在高密度布板场景下灵活排布,同时鸥翼式引脚的设计允许一定的安装对位公差,能适配不同精度等级的SMT产线贴装要求,降低生产过程中的抛料率与焊接不良率。
