带散热垫QFN扁平无引脚集成电路封装

项目分类:3D模型 发布时间:2021-06-02 ID:191501
  • 带散热垫QFN扁平无引脚集成电路封装
  • 带散热垫QFN扁平无引脚集成电路封装
  • 带散热垫QFN扁平无引脚集成电路封装
  • 带散热垫QFN扁平无引脚集成电路封装
  • 带散热垫QFN扁平无引脚集成电路封装
  • 带散热垫QFN扁平无引脚集成电路封装

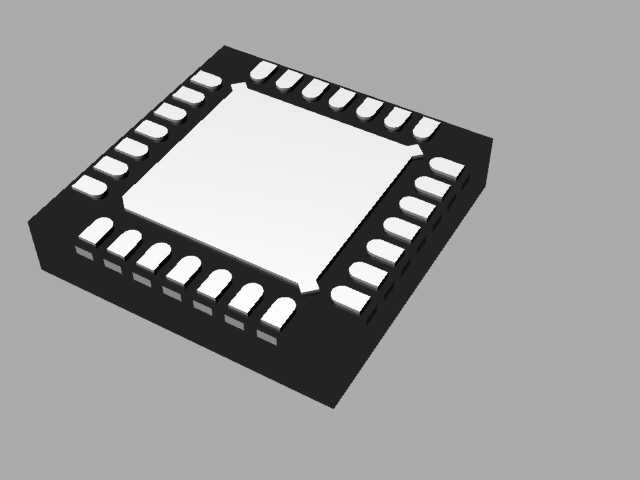

本次呈现的两款QFN封装器件,是当前高密度电子组装领域应用极为广泛的表面贴装型集成电路载体,主要适配各类对安装空间、散热性能、高频信号传输有严苛要求的电子电路场景,常见于消费类便携电子、工业控制板卡、车载电子模块、通信终端设备的主板贴装工序中,能够在极小的占用面积内完成芯片信号引出、机械固定、热量传导的核心作用。两款封装均采用扁平无引脚的结构设计,完全规避了传统鸥翼引脚封装易出现的引脚变形、共面性差、高频寄生参数大的问题,引脚直接从封装本体侧面引出至底部焊盘,焊接后焊点与PCB焊盘直接贴合,不仅大幅缩短了信号传输路径,降低了信号传输损耗与引线电感,更能适配高速信号、射频类电路的设计需求。其中32端子规格的封装,端子排布间距为0.5mm,本体外形轮廓尺寸为5mm×5mm,本体厚度为1mm,封装底部带有大面积裸露散热焊盘,可在焊接时直接与PCB板上的散热铜箔连接,将芯片工作时产生的热量快速传导至板卡散热层,无需额外加装散热结构即可满足中小功率芯片的散热需求,有效降低整机散热设计的复杂度与空间占用。28端子规格的封装同样采用0.5mm的端子间距,本体外形轮廓同样为5mm×5mm,厚度1mm,两款封装的安装边界完全兼容,可在PCB设计阶段根据实际IO需求灵活替换,无需调整板卡安装孔位与焊盘布局,大幅提升了电路设计的复用性。在设计细节上,封装本体采用黑色环氧塑封材质,具备良好的绝缘性能与机械强度,能够有效保护内部硅芯片不受外界潮气、机械应力、灰尘的侵蚀,侧面端子采用均匀排布的矩阵式布局,每个端子的宽度与焊盘长度经过精准匹配,既保证了焊接时的锡量充足,避免虚焊、连焊等SMT贴装缺陷,又能最大化利用本体侧面空间,在极小尺寸内容纳足够的信号引出端子。底部的散热焊盘设计兼顾了焊接可靠性与散热效率,焊盘表面做了可焊性处理,回流焊接时能够与PCB焊盘形成牢固的合金层,既作为散热通路,也能增强封装本体与板卡的结合强度,在整机受到振动、冲击等外力作用时,避免封装脱落、焊点开裂的问题。这类QFN封装的三维结构模型,可直接用于PCB设计阶段的3D布局校验,帮助工程师提前确认封装与周边元件的间距是否满足安全要求,检查贴装后器件与外壳、结构件的干涉情况,也可用于SMT贴装程序的仿真校验、钢网开孔设计的参考,以及整机热仿真分析时的模型输入,为电子产品从设计到量产的全流程提供精准的结构参考,减少设计阶段的试错成本,缩短产品开发周期。
