绕线式弹性对位联轴器三维设计作品

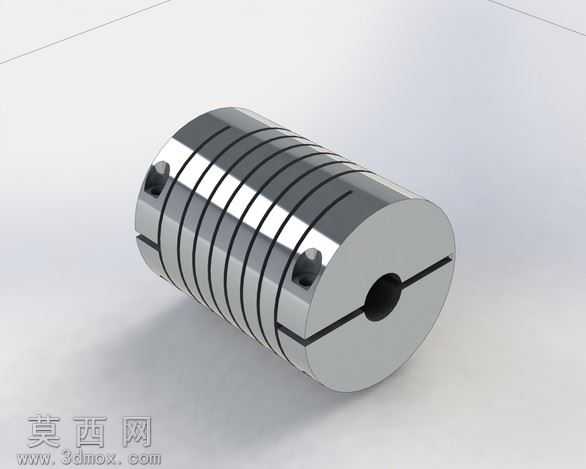

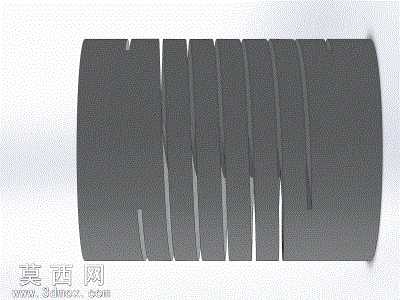

本作品为绕线式弹性对位联轴器的三维建模设计，整体采用圆柱一体式主体结构，建模过程中首先通过草图绘制确定两端轴孔的基准尺寸，利用旋转凸台特征生成联轴器的基础圆柱基体，保证两端轴孔的同轴度公差符合传动部件的设计要求。主体外表面的螺旋绕线槽采用螺旋线扫描切除的方式完成，等距排布的环形切槽贯穿联轴器的径向壁厚，通过控制切槽的宽度、间距与深度参数，赋予联轴器足够的径向、角向与轴向补偿能力，可有效抵消电机轴与传动系统之间的安装不对中偏差，减少传动过程中的磨损与振动。两端的夹紧开槽采用对称切除特征生成，配合径向的紧定螺钉安装孔，通过螺纹孔特征完成孔位的细节建模，保证安装时夹紧结构可均匀抱紧连接轴，避免传动过程中出现轴孔打滑的问题。材质渲染阶段选用金属不锈钢材质，调整材质的粗糙度与反射参数，还原金属加工件的哑光金属质感，切槽的边缘做微小倒角处理，既符合实际机械加工的工艺要求，也避免渲染时出现尖锐边缘的显示异常。设计思路围绕电机传动场景的实际需求展开，重点优化弹性槽的排布参数，在保证联轴器整体扭转刚度的前提下，最大化补偿两轴之间的对位偏差，降低传动系统运行过程中的噪音与部件损耗，模型的所有结构尺寸均参考行业通用的弹性联轴器规格设定，可直接用于传动机构的装配模拟、工程出图参考以及3D打印样件验证，完整还原了该类绕线弹性联轴器的结构特点与功能特性。
