宝马325ix专用赛车防滚架结构设计

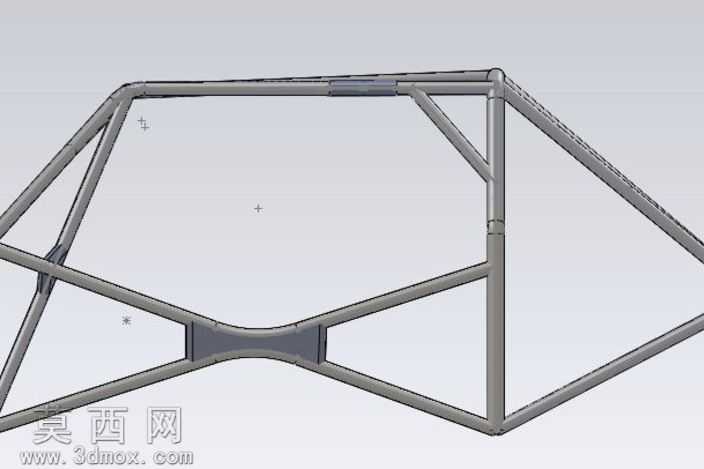

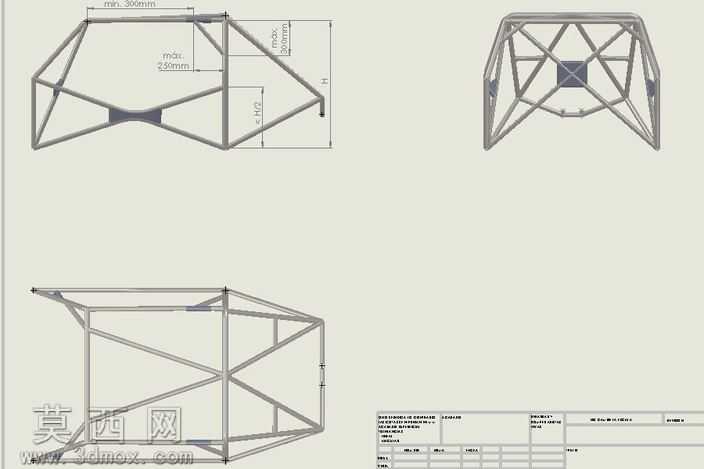

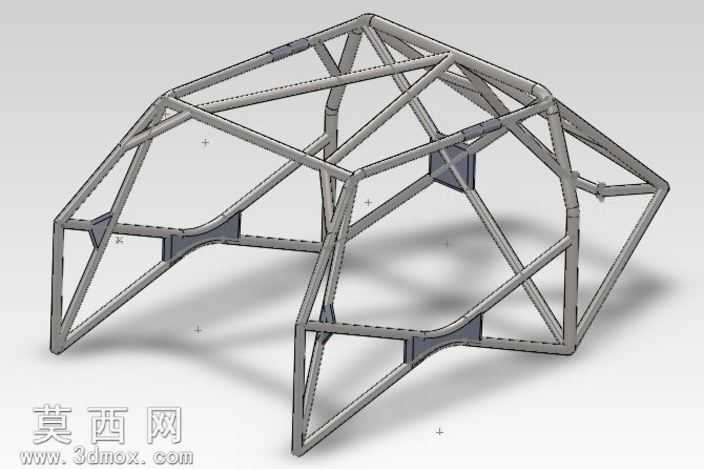

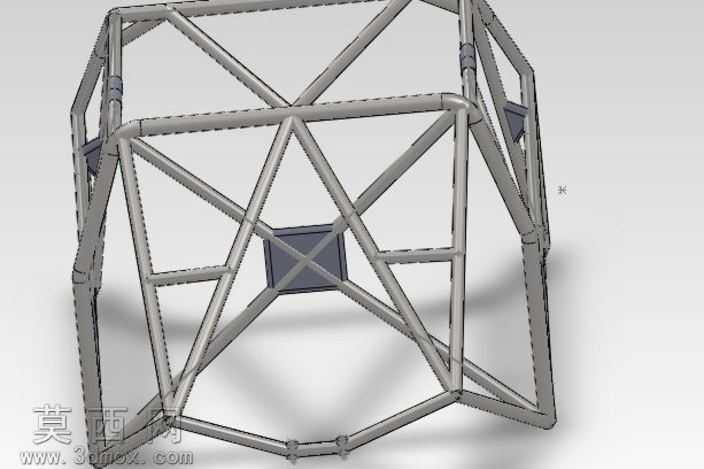

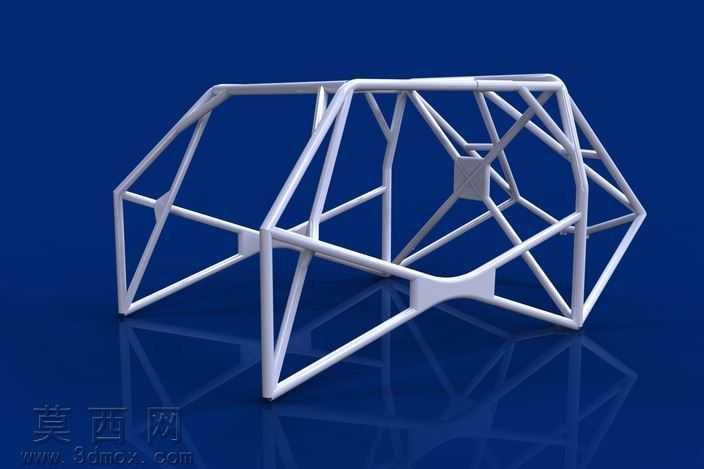

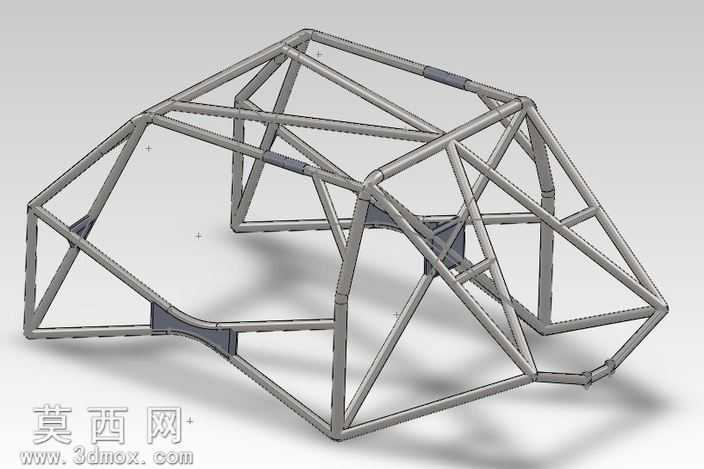

本作品为适配宝马325ix车型打造的赛车专用防滚架三维结构设计，整体采用空间管桁架结构形式，在三维建模过程中严格遵循赛车赛事安全规范与原车座舱空间尺寸进行参数化搭建。建模阶段首先基于宝马325ix的座舱内部点云数据定位安装基准点，确保防滚架与原车底盘、A柱、B柱、塔顶等核心受力位置的安装位完全匹配，所有管材衔接处均采用相贯线切割适配的建模逻辑，保证每根钢管的连接端面完全贴合，无错位间隙。结构设计上采用主防滚环、前支撑环、侧边防撞斜撑、顶部交叉加强筋、后部传力斜杆的多维度受力布局，主环采用大管径高强度钢管弯折成型，侧边防撞结构采用斜向交叉支撑设计，在车门区域形成稳定的三角受力结构，能够在车辆发生侧面碰撞、翻滚时快速分散冲击力，避免座舱形变挤压成员生存空间。材质设定上选用赛车级铬钼合金钢管材质参数，在渲染阶段赋予金属哑光银白质感，搭配深蓝色反光地面背景，清晰呈现防滚架的空间结构层次与管材衔接细节，所有弯折处均做圆弧过渡处理，避免应力集中问题。设计过程中充分考量了安装便利性与赛事合规性，在仪表台、座椅安装位、安全带固定点等位置预留了充足的安装空间，后部斜撑结构直接延伸至后悬架塔顶位置，将碰撞冲击力直接传递至底盘受力结构，最大化提升整车刚性与被动安全性能，整体结构无冗余设计，在保证强度的前提下尽可能控制整体重量，符合赛车轻量化改装的核心需求。
