Novarossi雷克斯0.46航模引擎三维建模

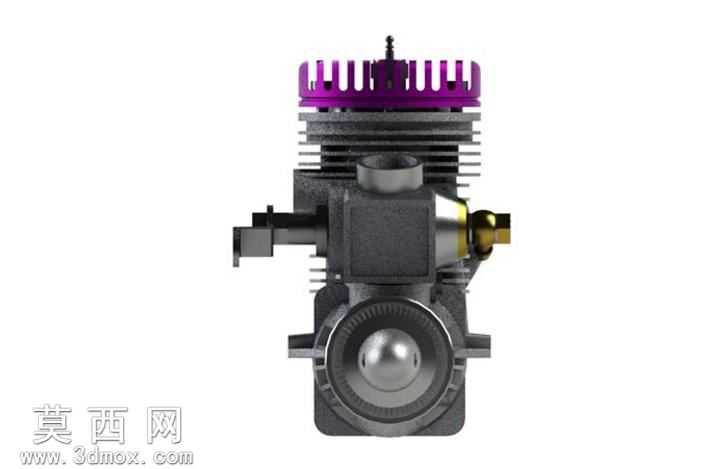

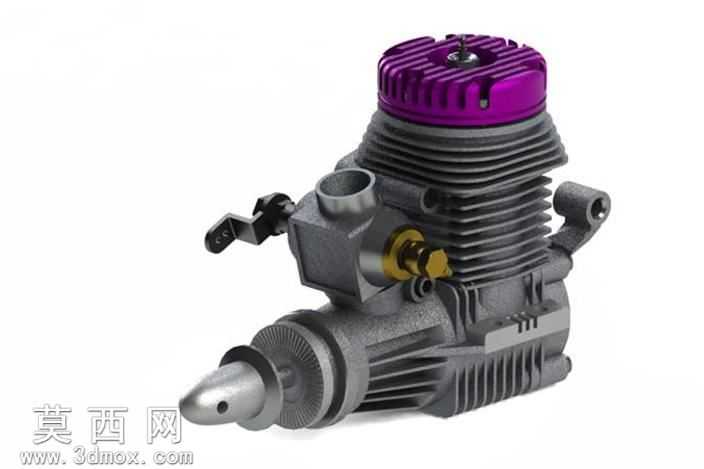

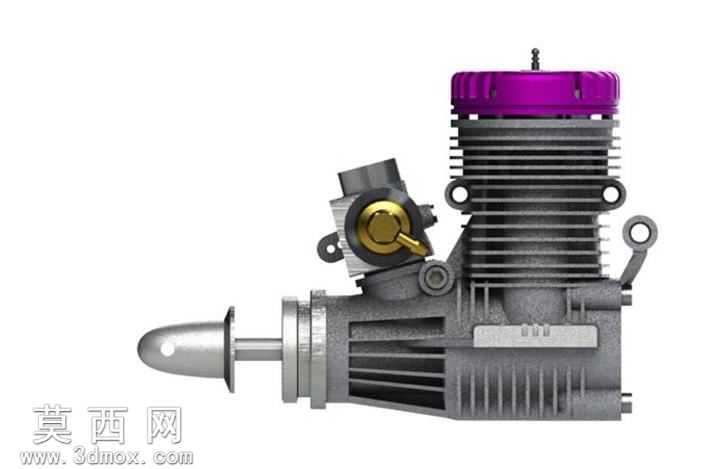

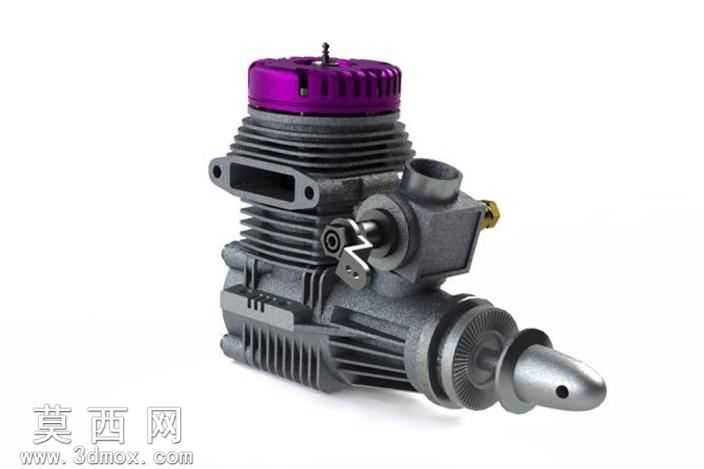

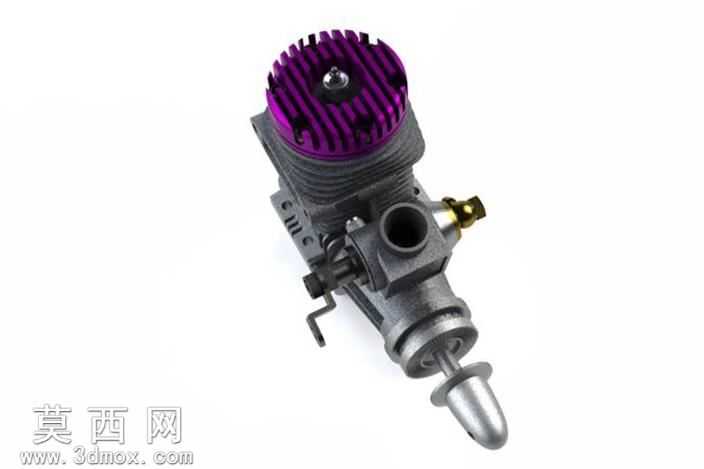

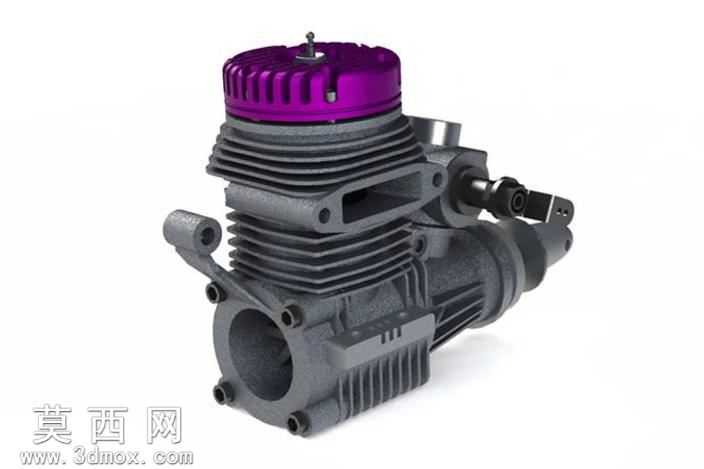

本模型为中等尺寸航模配套的Novarossi雷克斯0.46 glow-plug RC引擎，建模过程以还原真实航模甲醇发动机的结构特征与外观质感为核心目标，采用SolidWorks完成全参数化三维建模，整体建模逻辑遵循从核心结构到外观附件的递进流程。首先搭建引擎的核心运动腔体结构，精准还原气缸部分的散热鳍片阵列，每一片散热鳍片的厚度、间距、倾斜角度都参照实物比例进行参数化绘制，保证散热结构的形态还原度，同时为后续渲染阶段的材质表现预留合理的面数支撑。气缸顶部的紫色散热缸头是该引擎的标志性外观部件，建模时单独拆分缸头的散热齿结构、顶部点火塞安装位，还原缸头表面的凹槽纹理与安装孔位，保证部件的装配逻辑与实物完全一致。曲轴箱部分采用一体化建模思路，还原箱体表面的加强筋结构、进气口安装位、出油孔位，以及侧面的化油器安装基座，化油器部件单独建模，还原油门摇臂、油针调节结构、进气管接口的细节，摇臂的铰接结构、油针的旋钮纹理都做了精细化处理，保证部件的可动性逻辑符合真实引擎的结构原理。前端的桨轴与整流锥部分，还原锥形整流头的流线外形、桨垫的卡位结构、轴端的螺纹细节，保证该部分与曲轴箱的装配同轴度符合真实产品的公差要求。引擎两侧的安装固定耳也做了精准还原，包括耳片上的安装通孔、加强过渡结构，保证模型可直接用于航模装配的干涉检查场景。材质渲染阶段，针对不同部件分配对应材质：缸头采用阳极氧化紫色金属材质，调整金属粗糙度与反光参数，还原氧化铝合金的细腻磨砂金属质感；曲轴箱与散热鳍片采用铸铝材质，添加轻微的铸造颗粒纹理，调整漫反射灰度与反光强度，还原压铸铝件的哑光金属质感；化油器的油针、油门摇臂等小部件采用黄铜与黑色工程塑料材质，区分不同部件的质感差异；整流锥采用抛光铝合金材质，提高反光强度，还原前端桨罩的亮面金属效果。建模过程中对所有装配接触面做了公差处理，避免模型出现穿模问题，所有圆角、倒角特征都参照实物工艺添加，没有生硬的直角结构，整体模型既保证了外观的高度还原，也保留了核心结构的参数化特征，可用于航模动力系统的结构展示、装配教学、渲染效果图制作等场景，能够清晰展示该款航模引擎的外部结构布局与各部件的装配关系，还原了经典RC航模引擎的设计特征。
