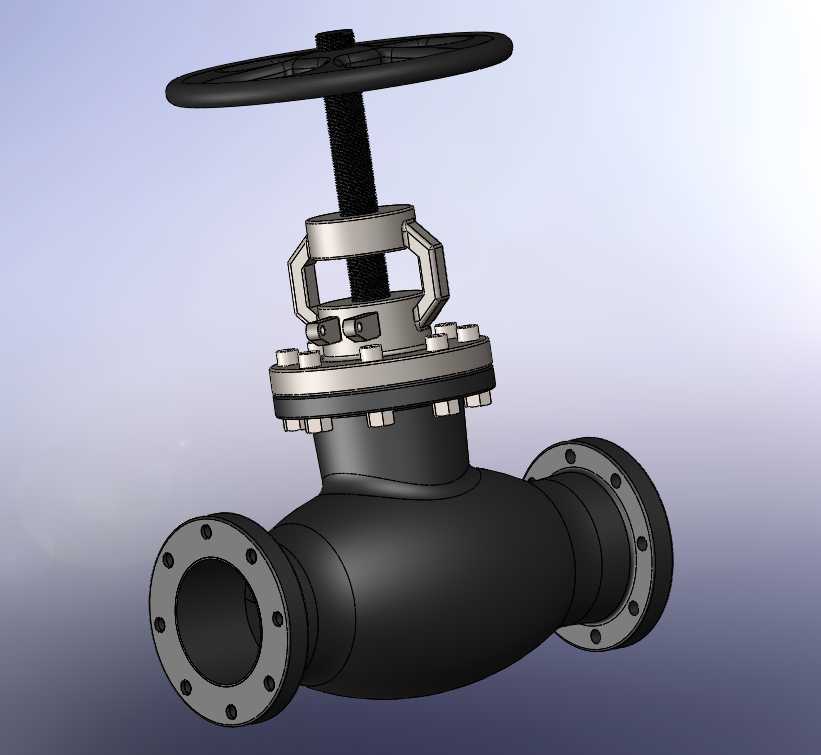

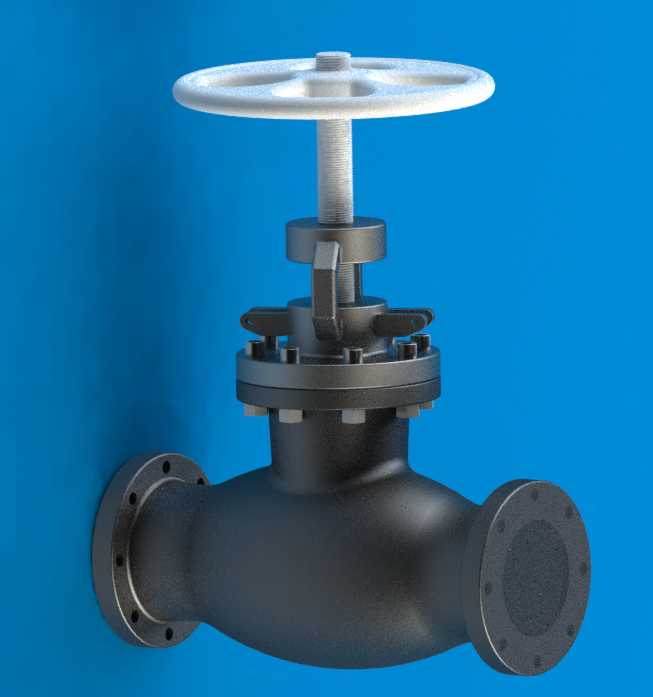

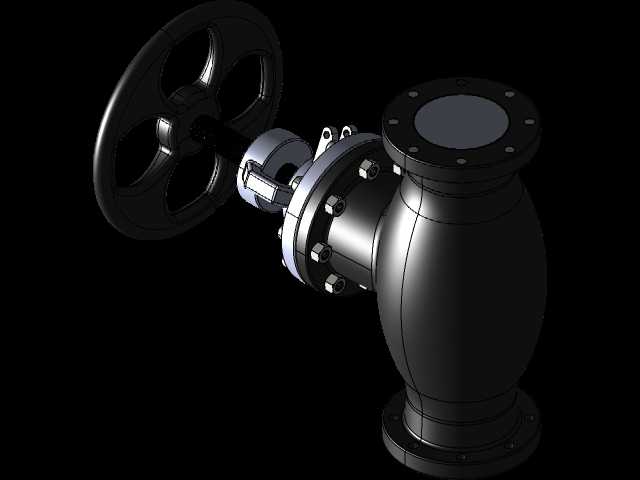

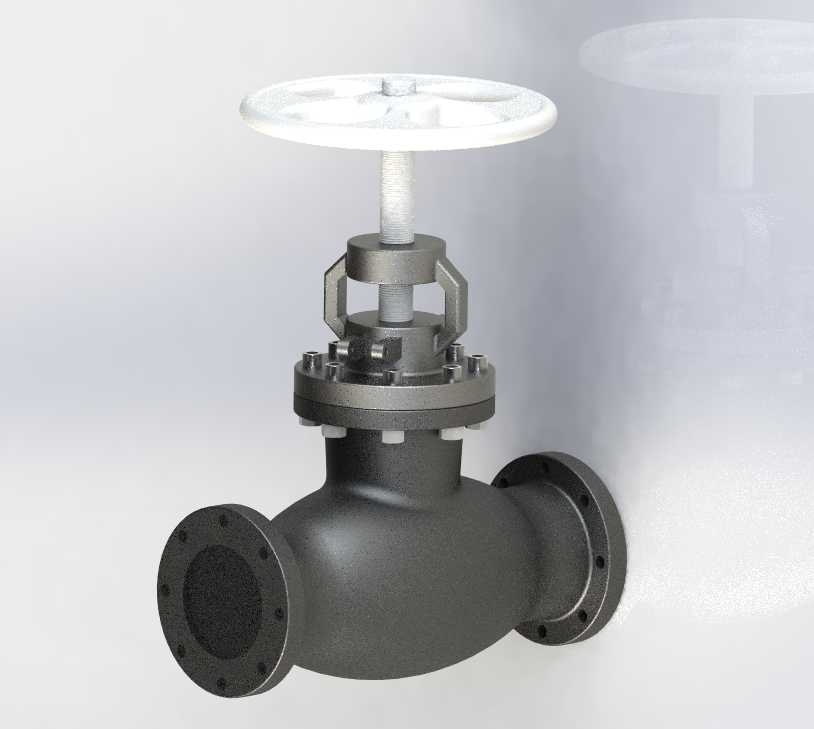

法兰连接式手动截止阀工业结构设计

这款手动法兰截止阀主要应用于市政供水、工业循环水、暖通空调、化工流体输送等管路系统中，作为管路截断类核心部件承担介质通断控制功能，不适用于调节介质流量，仅做全开或全关工况使用，可有效避免密封面长期受介质冲蚀出现过早损坏。在实际管路运行中，该类截止阀依靠阀杆带动阀瓣沿阀座密封面中心线做升降运动，实现流道的开启与闭合，相比闸阀具备更可靠的密封性能，启闭过程中阀瓣与密封面间摩擦力小、磨损量低，整体使用寿命更长，适合需要频繁启闭截断的管路节点使用。

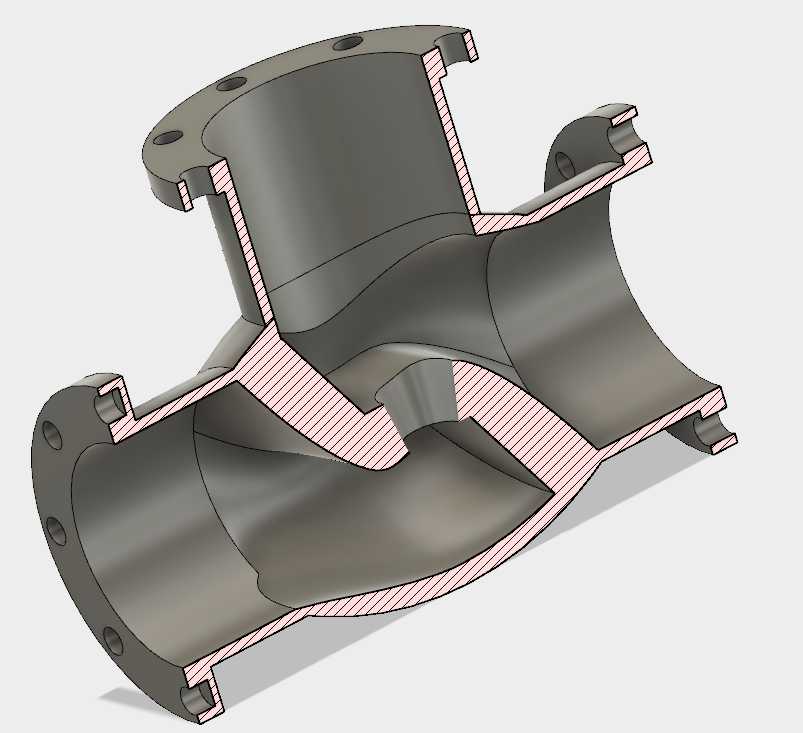

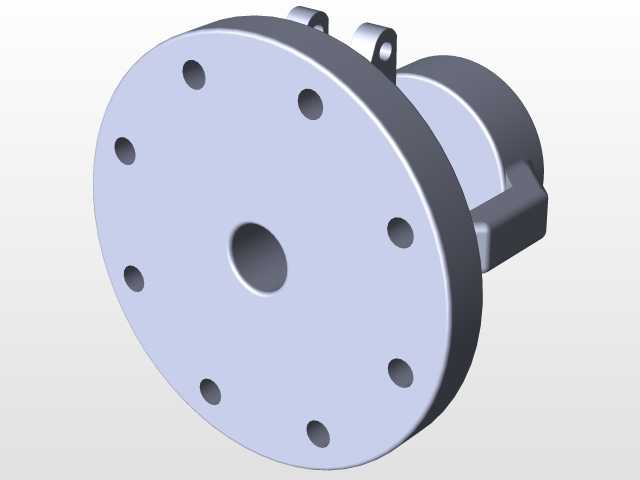

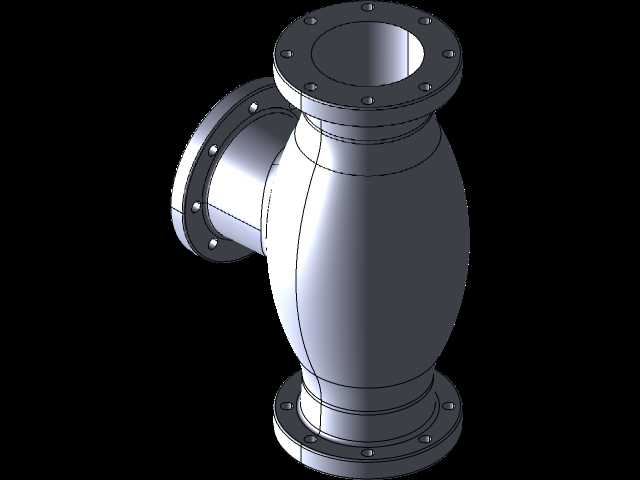

设计过程中首先围绕管路通径匹配对应压力等级的法兰连接尺寸，两端法兰严格遵循对应公称压力的螺栓孔分布、密封面凸台尺寸规范，确保安装时可与同规格管路法兰精准对接，无需额外加工适配结构；阀体采用流线型直流道结构，尽可能降低介质在阀腔内的流阻损失，减少介质流经时的压力损耗，同时避免阀腔内出现介质滞留死角，降低杂质沉积卡涩阀瓣的风险。上部阀杆采用梯形螺纹传动结构，手轮转动时可将旋转运动平稳转化为阀杆的直线升降运动，操作力矩适中，现场操作人员无需借助额外加力杆即可完成启闭操作；阀杆与阀盖接触位置设置多级密封填料结构，可在不拆解阀体的情况下在线补充或更换密封填料，大幅降低日常维护成本。

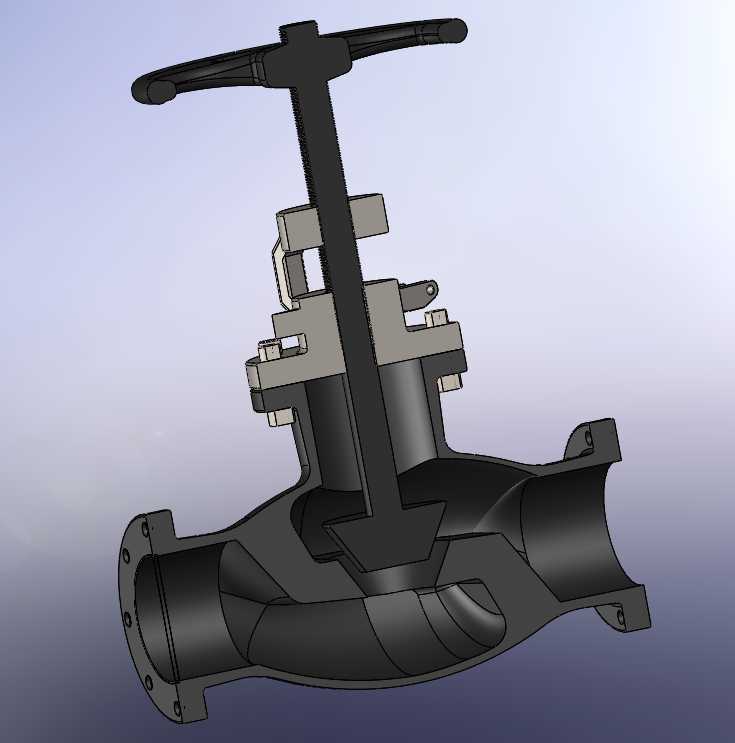

安装边界上需预留足够的上部操作空间，确保手轮转动范围内无管线、结构件遮挡，手轮距安装基准面的操作高度符合现场人工操作的 ergonomic 要求，同时阀体两端法兰对接时需保证同轴度偏差在允许范围内，避免额外安装应力作用在阀体上导致壳体变形、密封失效。整体结构采用下进上出的介质流向设计，开启时阀瓣向上提升脱离阀座密封面，介质从阀瓣下方进入阀腔后从出口端流出，关闭时阀瓣向下压紧阀座密封面，借助介质压力进一步压紧密封副提升密封效果，可有效降低关闭状态下的介质渗漏概率。
