城市环卫作业臂架式喷水卡车结构设计

这款臂架式喷水卡车主要面向城市市政环卫、道路养护、应急降尘等多场景作业需求，是在常规载货卡车底盘基础上改装集成的专用作业车辆，可覆盖城市主次干道冲洗、绿化带浇灌、施工区域降尘、突发小型火情应急处置等多元作业任务，相比传统固定式洒水车辆，其搭载的可折叠多关节作业臂能够突破固定喷射角度的限制，灵活抵达路侧护栏下方、人行道边角、高架路隔音屏侧方等常规洒水设备无法覆盖的作业区域，大幅提升环卫清洁作业的覆盖效率，减少人工补冲的作业强度。

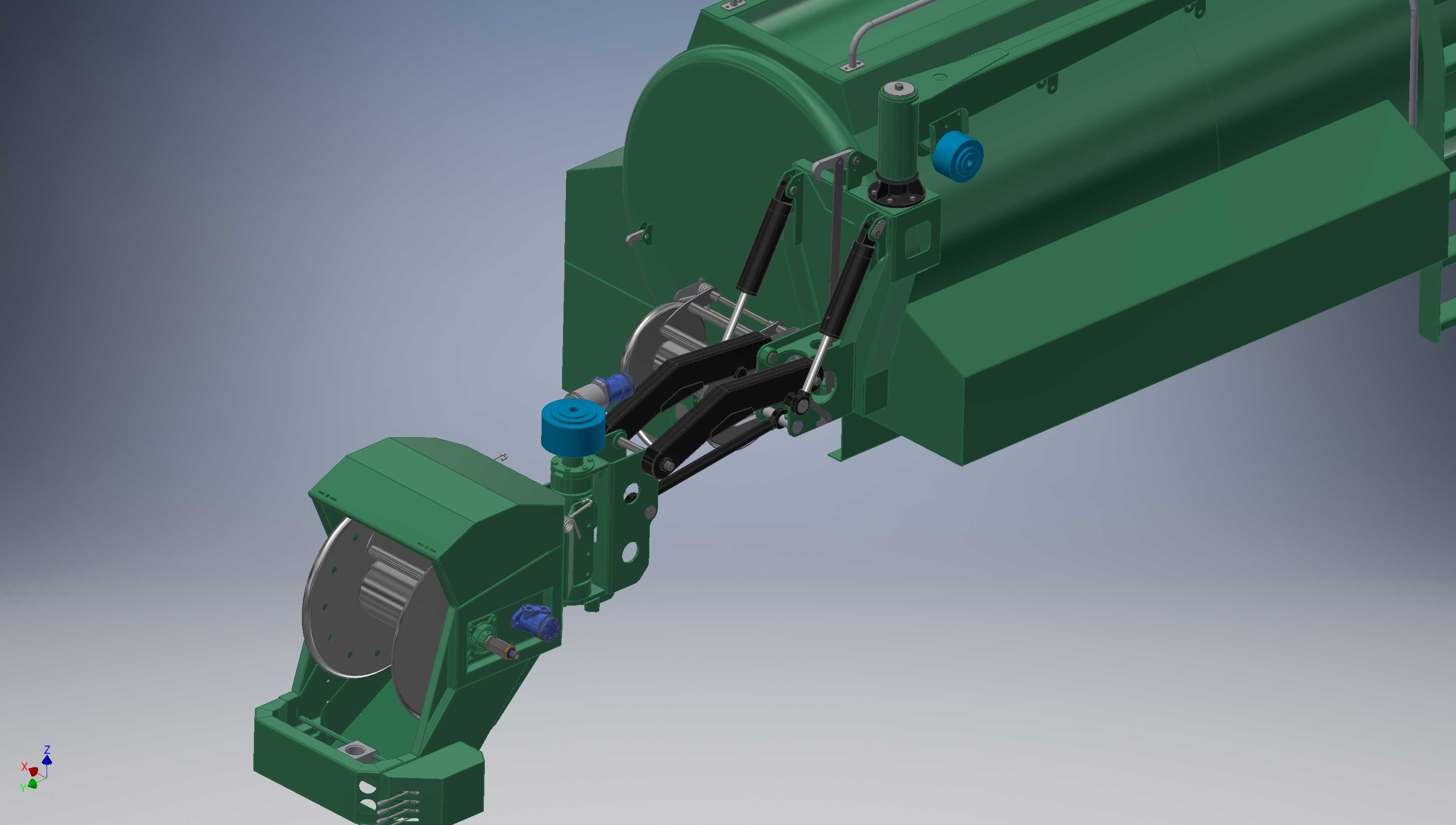

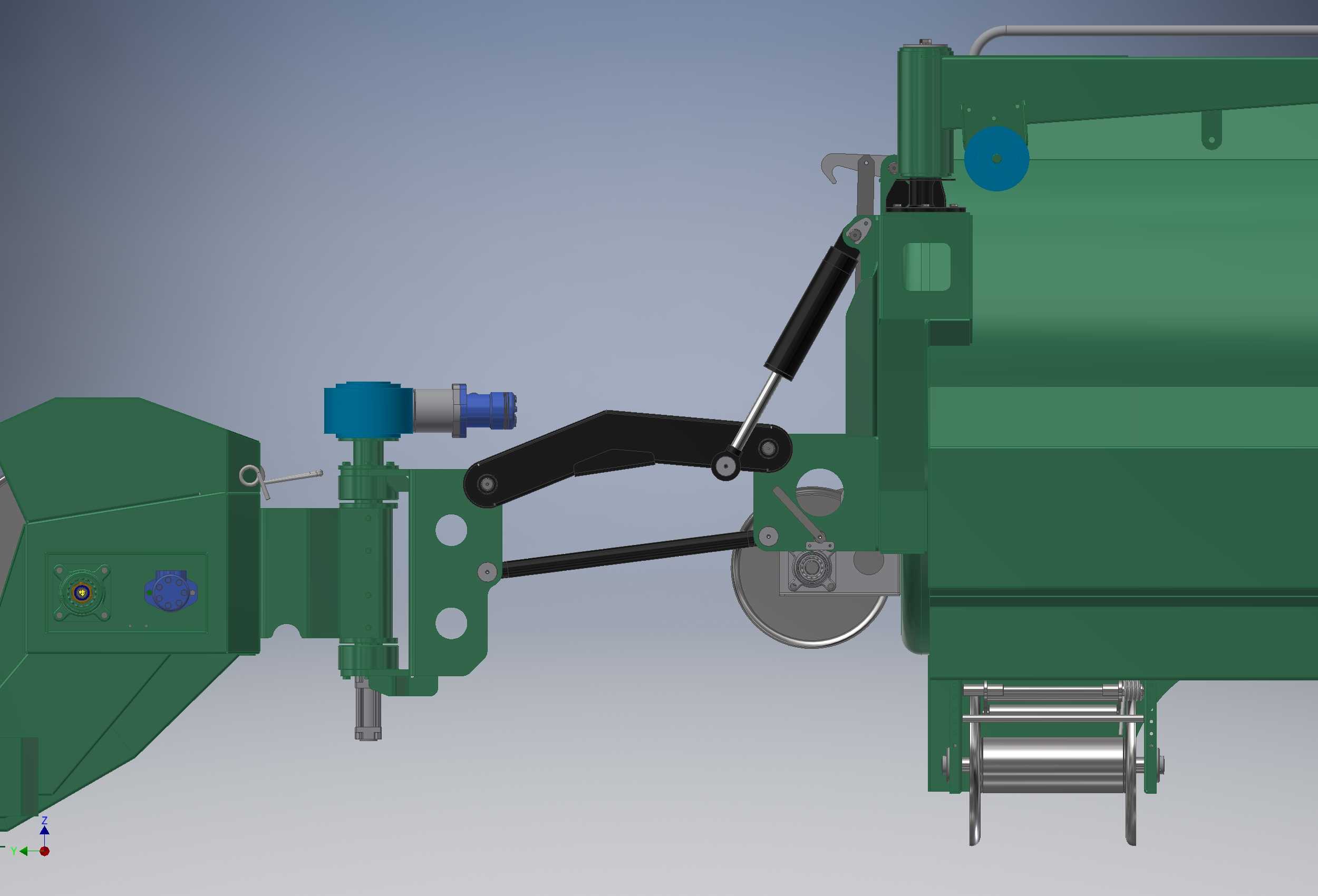

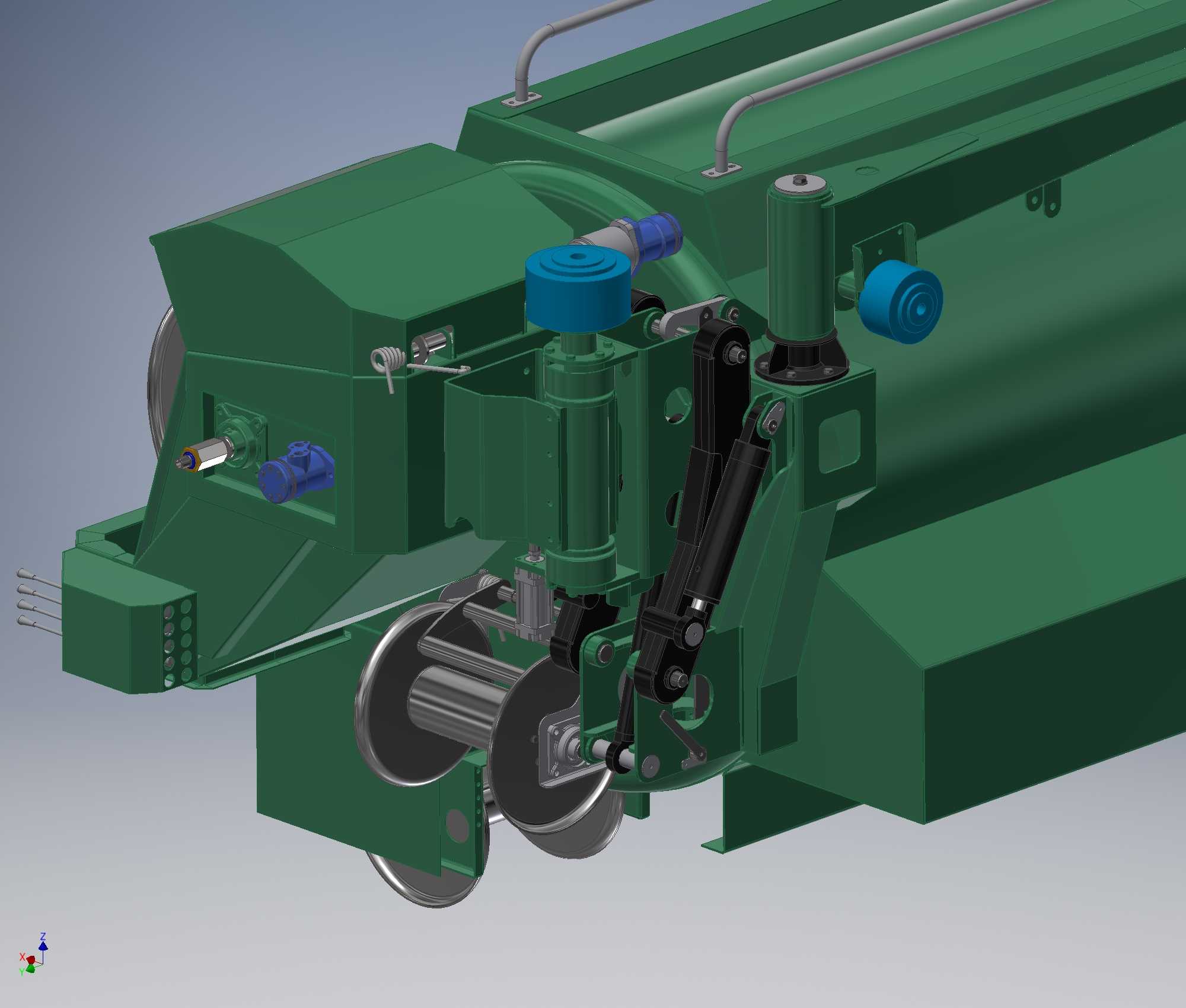

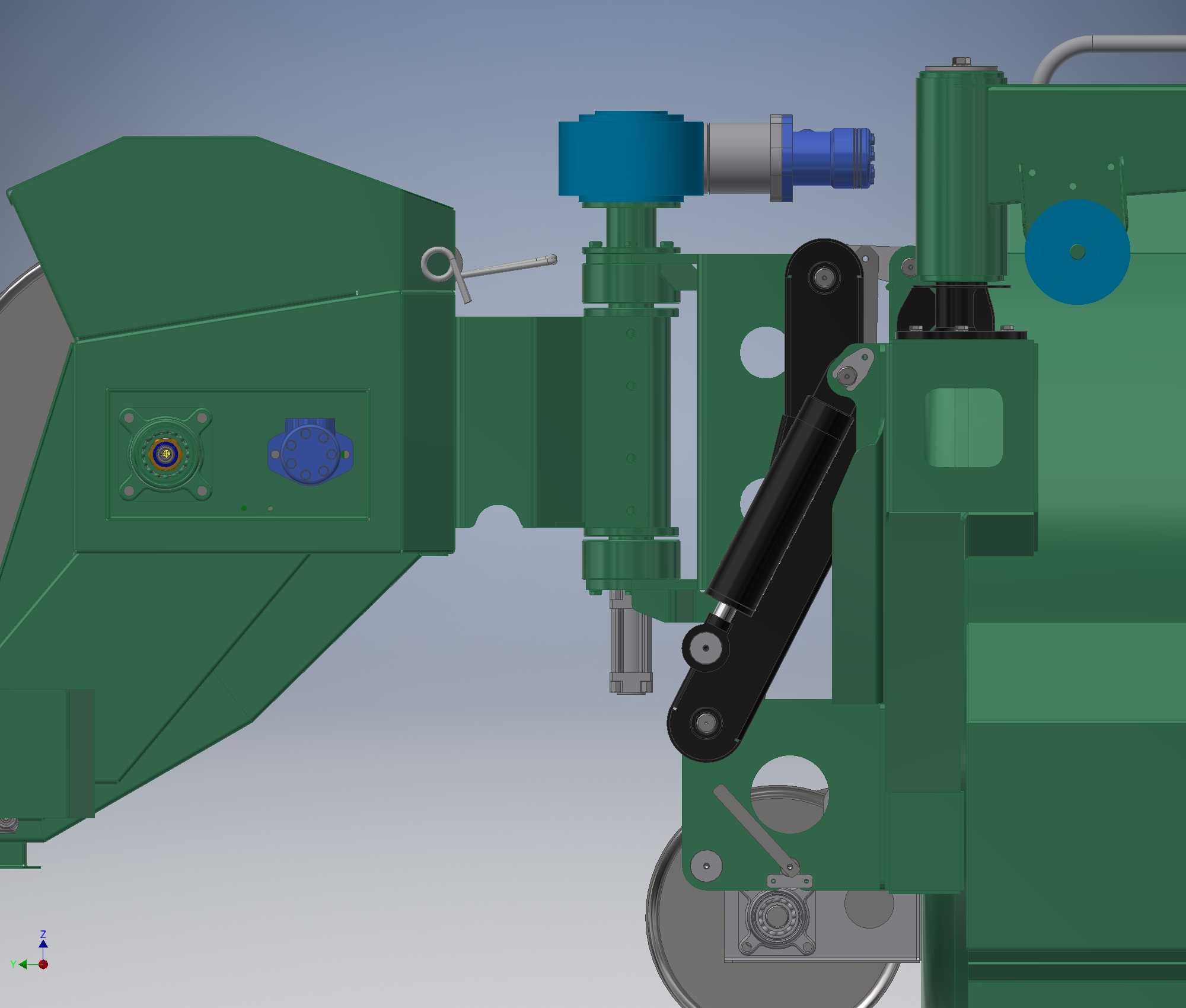

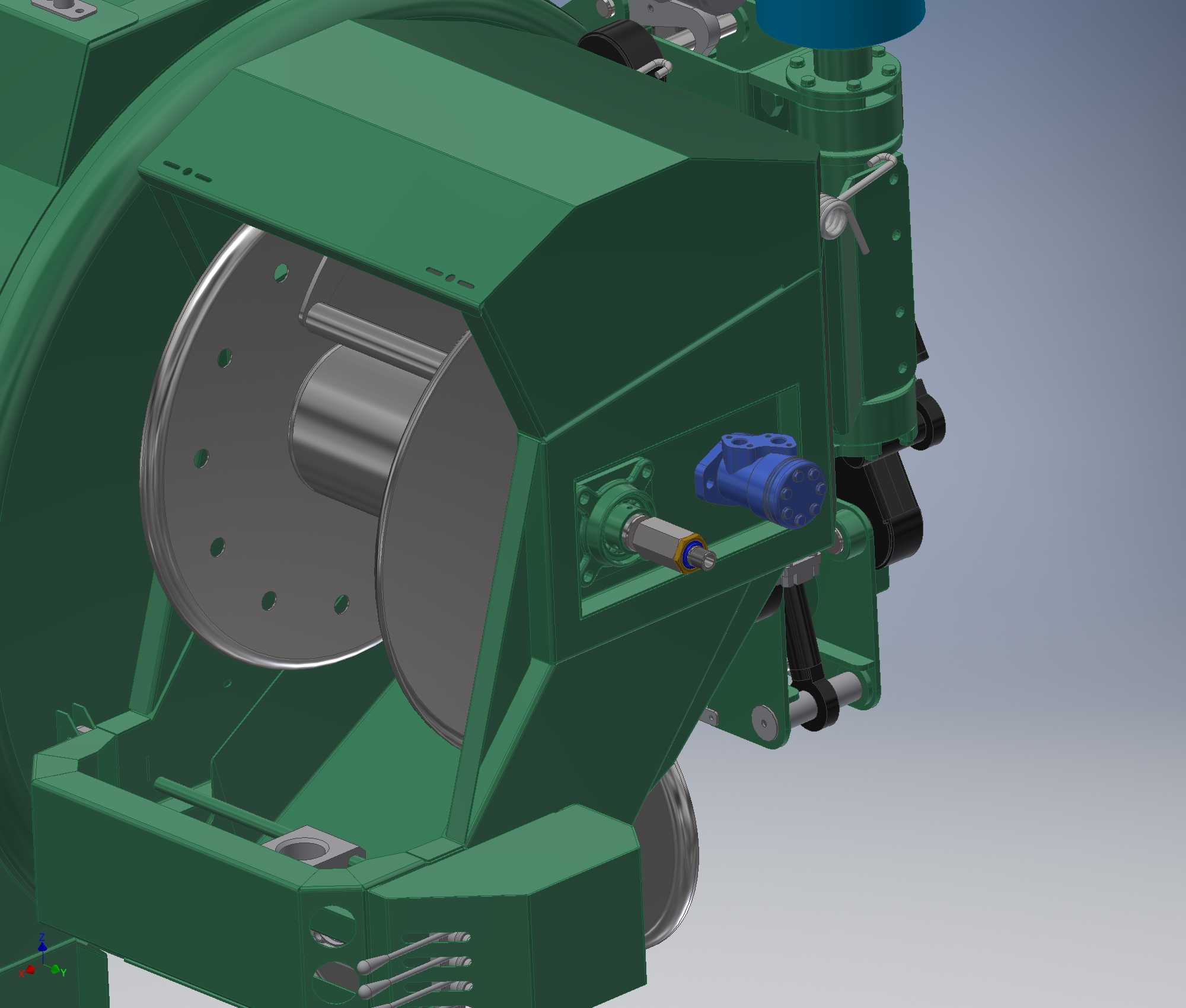

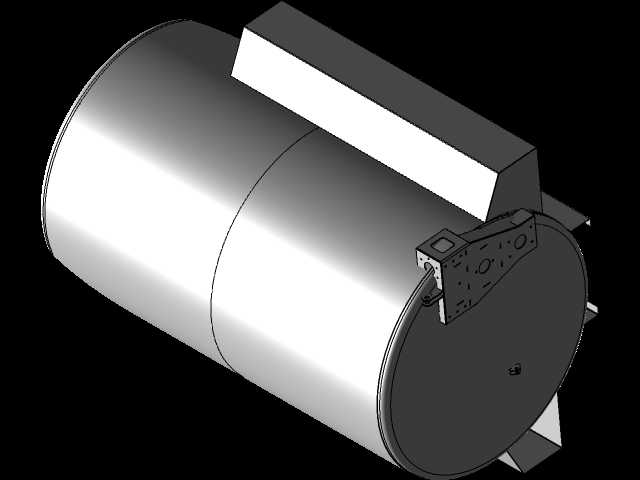

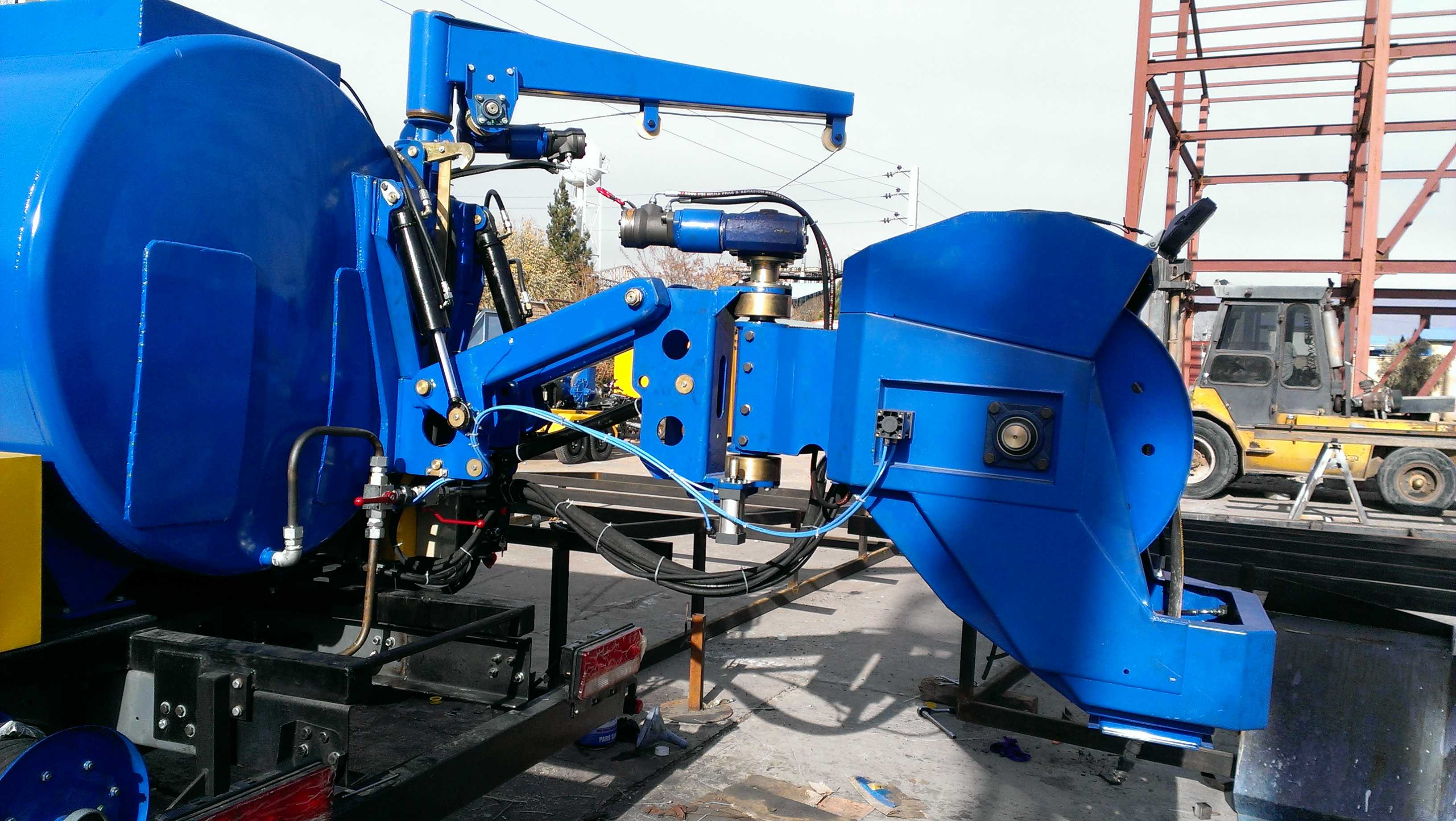

从功能设计层面来看，整车核心作业单元由大容量储水罐体、高压水路系统、多关节折叠臂架、末端旋转喷射头、液压驱动系统几部分构成。储水罐体采用卧式椭圆截面设计，在匹配卡车底盘车架安装宽度的前提下最大化储水容积，同时降低整车重心，提升行驶过程中的稳定性，罐体侧方设置的黄色集成箱体用于容纳水路控制阀组、液压动力单元与电路控制模块，所有管线均沿车架与臂架内侧排布，避免作业过程中剐蹭损坏。多关节臂架采用高强度钢板焊接成型，各关节处配置液压回转驱动结构，可实现水平方向180度以上回转、垂直方向多角度俯仰折叠，非作业状态下臂架可完全折叠收放在罐体侧上方，不超出整车外廓尺寸边界，满足道路通行的尺寸要求；作业状态下臂架可向外伸展数米，末端喷射头支持多角度旋转调节，可根据作业需求切换柱状冲洗、雾状降尘等不同喷射模式，适配不同场景的作业需要。

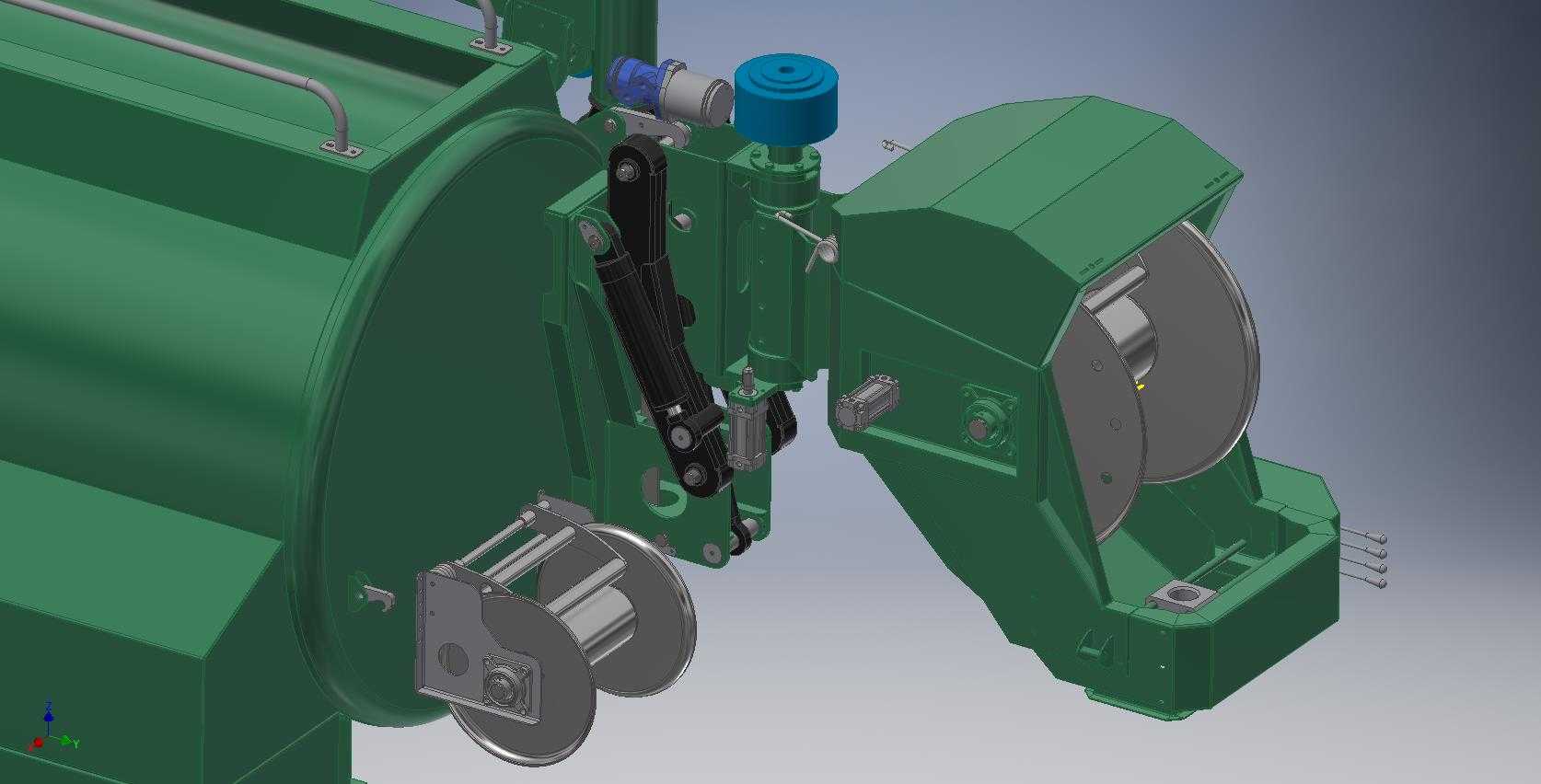

在安装边界设计上，整车所有上装部件均严格匹配底盘车架的安装孔位进行布局，储水罐体底部设置与车架纵梁匹配的安装支座，通过高强度螺栓与车架刚性连接，臂架底座安装在罐体尾部的加强钢结构上，确保臂架伸展作业时的结构稳定性，整车侧方与尾部均按照道路车辆安全标准设置防护装置与反光标识，卷盘结构布置在车架尾部侧方，可外接软管实现近距离定点冲洗作业。整车设计充分考虑日常维护的便利性，所有控制阀组、滤芯部件均设置在易触及的箱体位置，无需拆解大型结构即可完成日常检修与耗材更换，液压管路与水路管线采用分层排布设计，避免油路水路交叉干扰，同时在管线活动关节处设置耐磨防护套，延长部件使用寿命。车辆驾驶室后方设置的作业操控单元，可支持作业人员在驾驶室内完成臂架动作、喷射流量、喷射模式的全流程操控，无需额外人员在车外指挥操作，进一步提升作业的安全性与效率。
