双列排布倾斜式光伏支架支撑结构

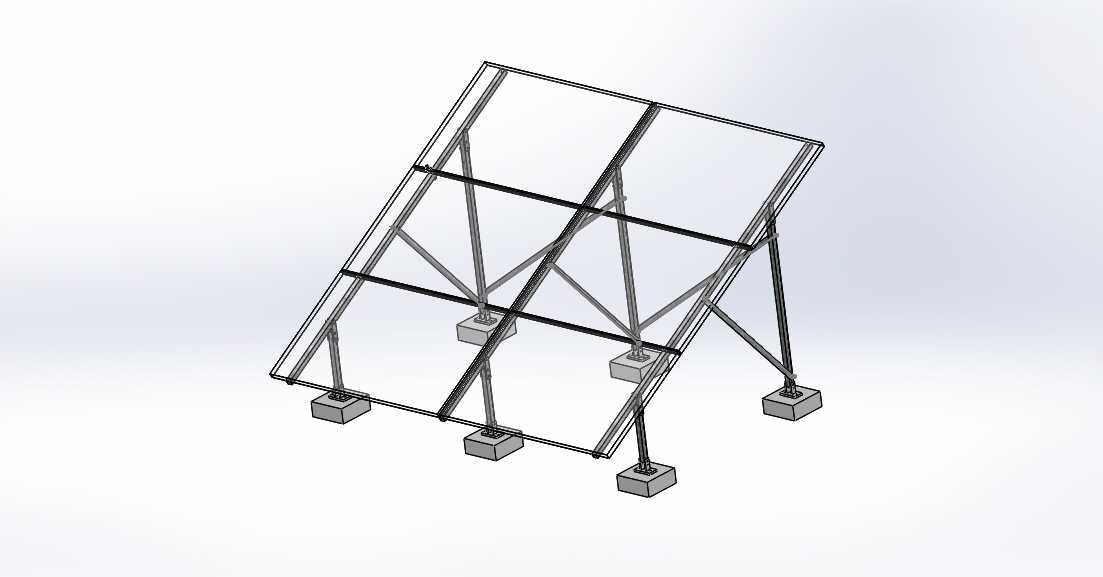

该结构主要应用于分布式户用光伏、工商业厂房屋顶光伏以及小型地面集中式光伏电站的组件安装场景，作为太阳能电池板的承载支撑构件，核心作用是为光伏组件提供稳定的安装基准，确保组件能够长期保持预设的倾斜角度，最大化接收太阳辐照量，提升光电转换效率，同时抵御户外环境下的风载、雪载以及自重带来的结构应力，避免组件出现形变、移位甚至脱落的问题。从功能特性来看，该支撑结构采用双列四组件排布的框架设计，整体为桁架式受力结构，主斜梁作为组件的直接承载构件，沿组件长边方向通长布置，横向设置多道横撑连接两根主斜梁，形成稳定的矩形承载面，能够均匀分散四块组件传递的竖向荷载；斜向支撑与竖向立柱配合，将上部荷载传递至底部的混凝土配重基础，无需在安装面进行打孔锚固，尤其适配彩钢瓦屋顶、硬化地面等不便做预埋处理的安装场景，配重基础的接触面积经过优化，可降低单位面积对安装基面的压强，避免破坏屋面防水层或地面铺装。设计过程中优先考虑了户外长期服役的结构可靠性，整体采用三角稳定受力原理，立柱与斜梁、斜撑之间的连接节点均采用刚性连接设计，减少长期受风振影响出现的连接松动问题；倾斜角度按照中纬度地区常规光伏安装倾角设置，兼顾了不同季节的太阳高度角变化，保证组件全年的辐照接收量处于较高水平；框架的内框尺寸严格匹配常规晶硅组件的安装孔位间距，无需额外打孔即可适配标准尺寸的太阳能电池板安装，横撑上预留的安装长槽可适配小范围的组件尺寸偏差，降低现场安装的对位难度。从安装边界来看，该结构整体横向跨度适配双列组件的排布宽度，纵向进深满足两块组件上下排布的尺寸要求，底部配重基础的外轮廓超出上部框架一定范围，提升整体结构的抗倾覆能力；安装时仅需将结构整体调平后放置在平整的安装基面上，再将组件通过压块固定在斜梁框架上即可完成组装，无需复杂的现场焊接工序，所有构件均可在工厂预制完成后运输至现场拼装，大幅缩短现场施工周期，同时构件的截面尺寸经过优化，在保证结构强度的前提下尽可能降低整体自重，减少运输与安装过程中的人力成本，也降低了对安装基面的荷载要求。
