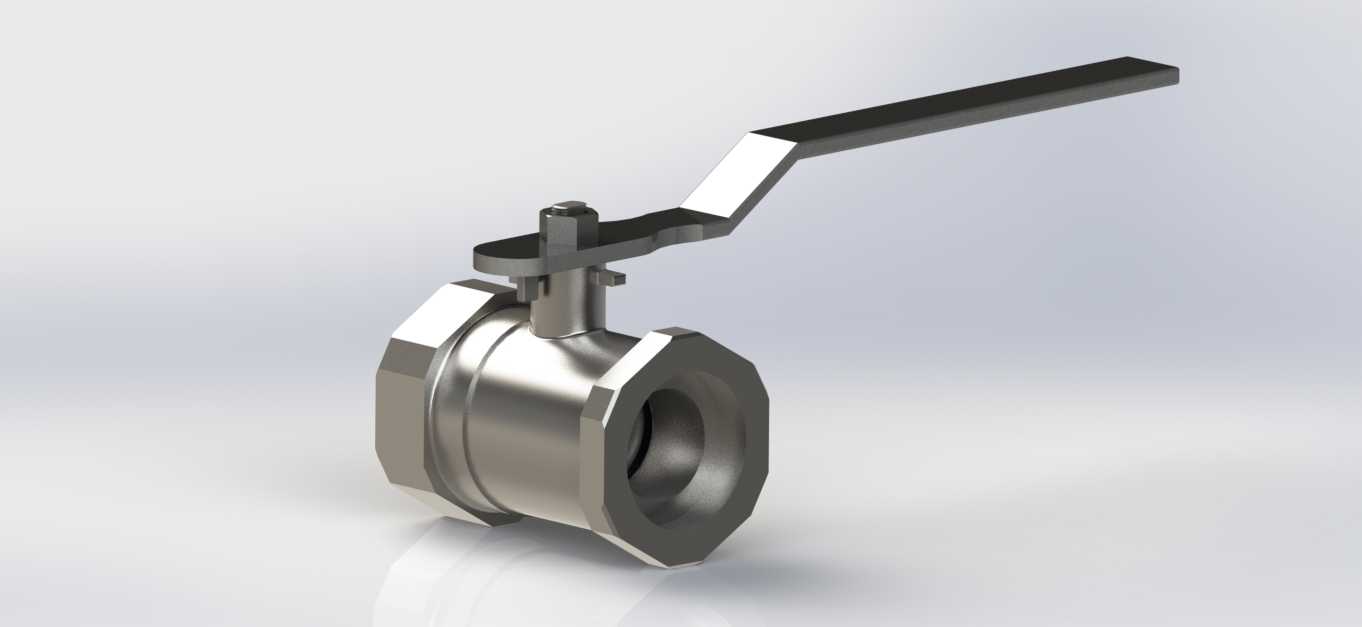

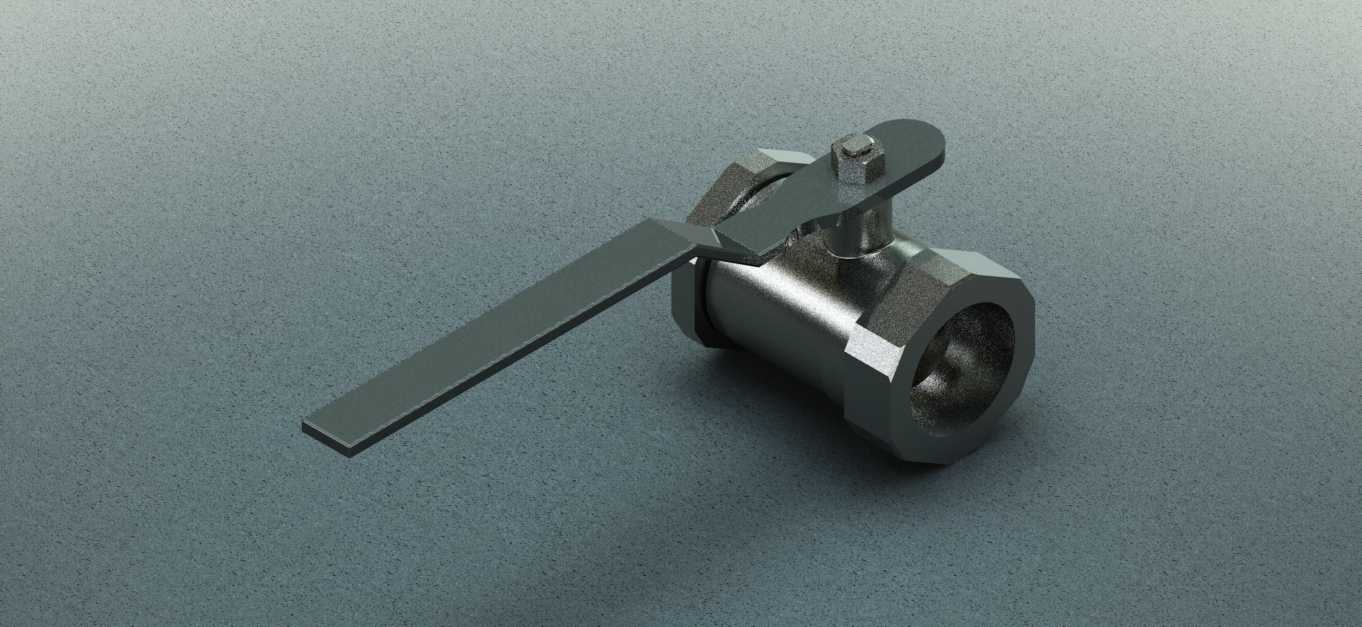

内螺纹连接手动两片式球阀结构设计

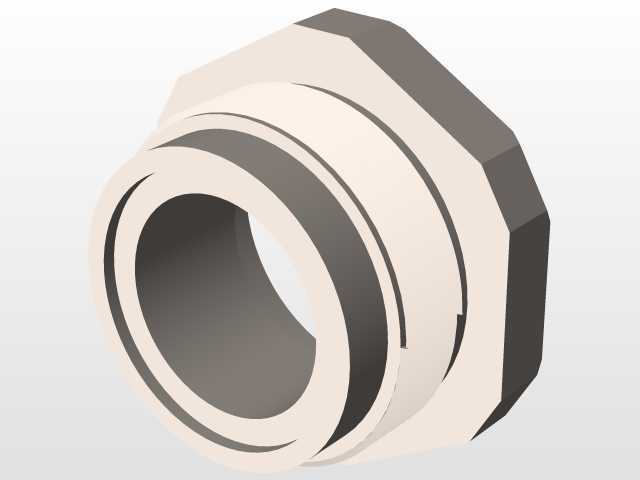

这款手动球阀是民用给排水、暖通循环、小型化工流体输送、压缩空气管路系统中极为常用的流体控制元件，核心作用是实现管路内介质的通断控制，相比闸阀、截止阀，它的启闭行程极短，仅需将手柄旋转90度即可完成全开或全关操作，操作人员无需借助额外工具，徒手就能快速完成阀门状态切换，非常适合需要频繁启闭、快速切断介质的管路场景。从结构设计来看，这款球阀采用两片式阀体结构，阀体与侧盖通过内六角螺栓紧固连接，相比一体式阀体，两片式结构更便于内部密封件、球体的检修更换，后期维护时无需将整个阀体从管路上完全切割或拆卸下来，仅需松开连接螺栓就能打开阀体更换易损件，大幅降低了管路运维的成本与工作量。内部的启闭件采用带圆形通孔的金属球体，球体表面做了高精度抛光处理，与阀座的软质密封件紧密贴合，当球体通孔与管路轴线完全对正时，阀门处于全开状态，此时介质流道完全通畅，流阻系数极低，几乎不会产生额外的压力损失，也不容易残留介质杂质，非常适合输送带微小颗粒的流体介质；当手柄带动阀杆旋转90度后，球体通孔与管路轴线垂直，此时密封面完全截断流道，可实现零泄漏的关断效果，即便长时间处于关闭状态也不会出现介质渗漏的问题。在安装边界设计上，这款球阀两端采用标准内螺纹连接接口，适配常规的民用及工业低压管路的外螺纹管件，安装时仅需在螺纹处缠绕密封生料带，配合管钳就能完成与管路的紧固连接，无需焊接、法兰配对等复杂安装工序，整体结构紧凑，轴向安装尺寸远小于同通径的闸阀与截止阀，不会占用过多的管路布置空间，非常适合空间局促的设备内部管路、家装水电管路、小型气动系统的布局需求。手柄采用加长扁平杠杆设计，力臂长度经过优化，操作人员启闭阀门时无需施加过大的作用力，手柄表面做了防滑结构处理，即便手上沾有水渍或油污也能稳定操作，同时手柄的指向与球体通孔方向完全一致，操作人员站在管路旁无需观察阀内状态，仅通过手柄的朝向就能直观判断阀门的启闭状态，能有效避免误操作引发的介质泄漏、管路憋压等问题。在实际应用场景中，这款球阀可适配常温清水、压缩空气、低压蒸汽、弱腐蚀性化工流体等多种介质，广泛应用于家装给排水管路、暖通空调水循环系统、小型工厂压缩空气管网、小型化工实验装置、消防供水支路等场景，凭借可靠的密封性能、快速的启闭效率、极低的流阻损失，成为低压流体输送管路中首选的截断类控制元件。
