卧式斯特林动力装置结构设计

这款卧式斯特林动力装置，依托外燃式热力循环原理完成结构设计，可适配多类低功率动力输出场景，在科教演示、小型余热回收利用、微型独立动力供给领域有着明确的应用价值。在科教场景中，它可作为热力学能量转换的具象演示载体，直观展示热能向机械能的转换过程，帮助学习者理解闭式循环工质的做功逻辑；在小型余热回收场景中，它可依托低品位热源完成动力输出，适配小型温差发电、微型驱动装置的动力需求，无需依赖燃油等传统燃料即可完成运转。

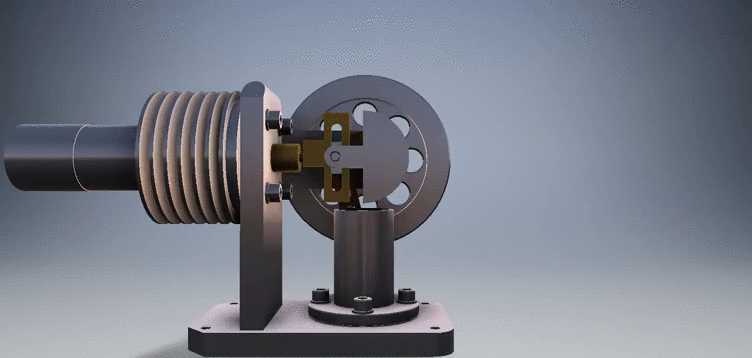

从功能特性来看，该装置采用卧式布局结构，将换热腔体、动力活塞、传动飞轮、曲柄连杆机构沿水平轴向排布，有效压缩了垂直方向的安装空间，整体结构紧凑，运转过程中振动幅度小，稳定转速可达到每分钟六百转左右，能够持续输出平稳的旋转动力。装置的动力输出端设置有多槽带轮结构，可通过传动带连接外部负载，适配不同转速、扭矩的输出需求，满足各类微型负载的驱动要求。

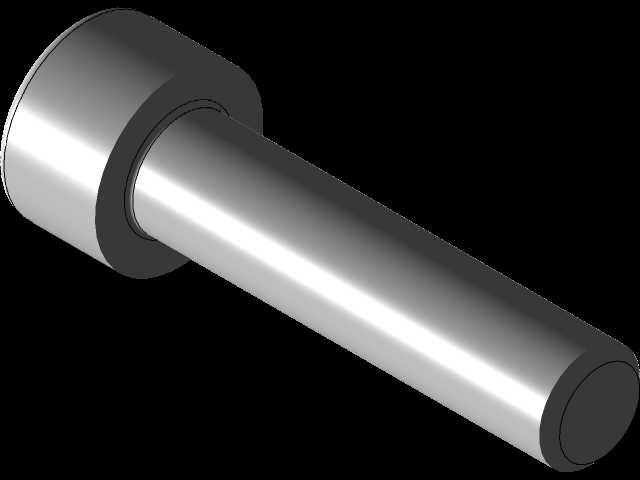

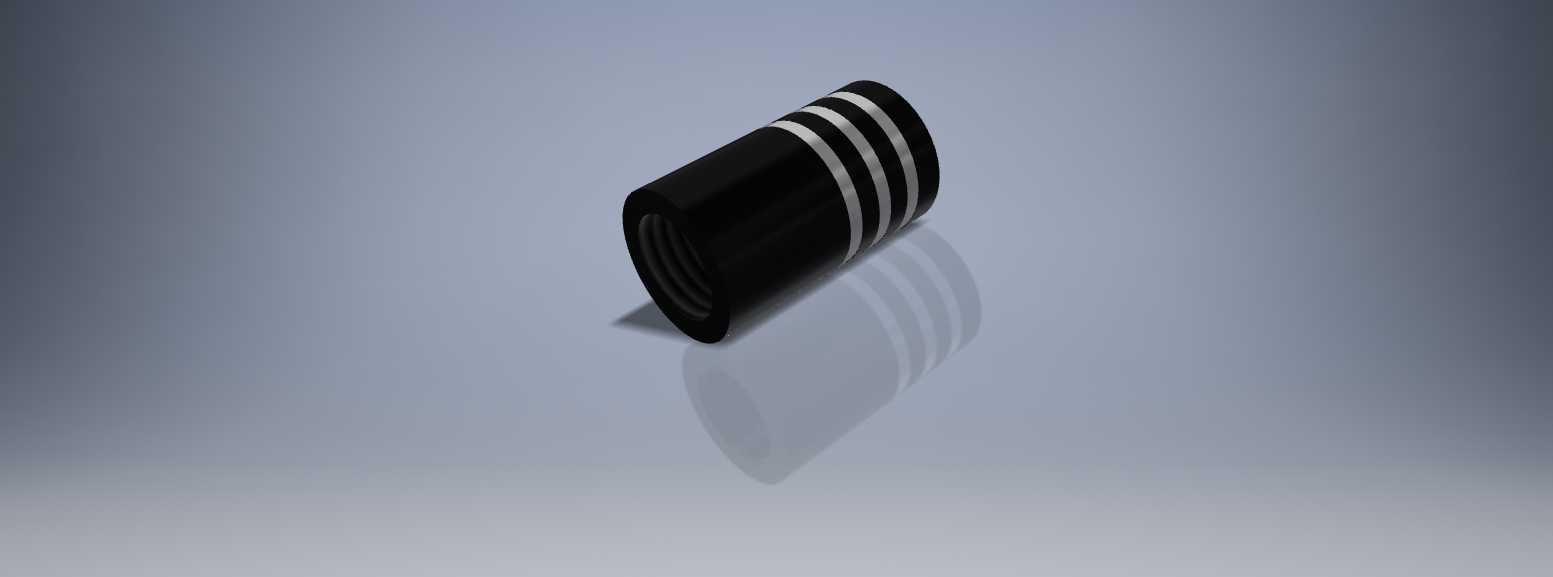

在设计思路上，整体结构优先保障热力循环的密封性与传动机构的运转顺滑度：换热腔体采用同轴套筒式结构，热端与冷端形成稳定的温度梯度，保障工质在腔体内完成受热膨胀、冷却压缩的完整循环；传动部分采用对称式支架支撑飞轮与曲柄轴，轴承位预留了标准安装间隙，减少运转过程中的摩擦损耗；连接活塞与飞轮的连杆机构采用轻量化设计，降低往复运动过程中的惯性冲击，提升整体运转的平稳性。底座采用平板式安装结构，预留了对称分布的螺栓固定孔位，可直接固定在实验台架、设备基座上，安装边界清晰，无需额外设计复杂的适配支架即可完成部署。

从外形与安装维度来看，装置整体沿水平方向延伸，核心传动部件均集中在底座上方的支撑结构上，外部无突出的尖锐结构，操作与维护过程中的安全冗余充足；各零部件的连接位置均采用标准紧固件固定，拆装便捷，可根据使用需求调整热端换热面积、飞轮配重参数，适配不同热源温度、不同输出功率的使用场景，兼顾了演示实用性与结构拓展性。
