P-3猎户座反潜巡逻机三维建模作品

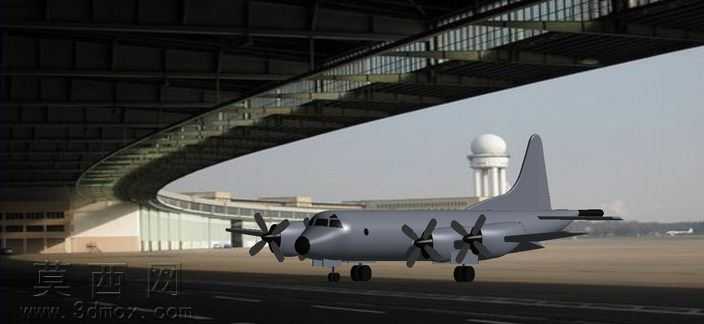

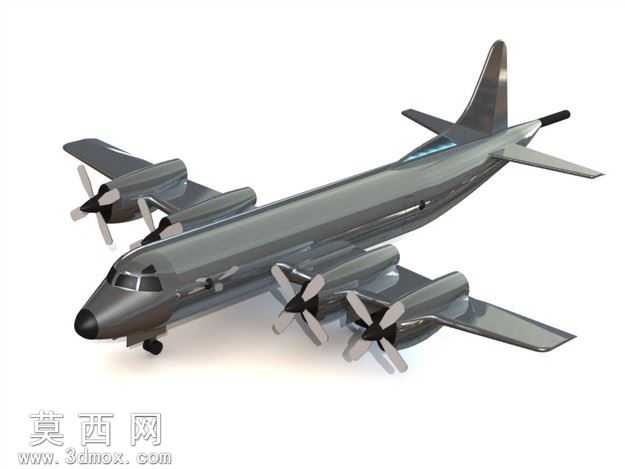

本作品为洛克希德P-3猎户座海上反潜巡逻机的三维数字模型，建模阶段依托SolidWorks平台完成全参数化结构搭建，首先参考真实机型的公开气动外形参数绘制机身纵向引导线，通过多截面曲面放样生成流线型纺锤状机身主体，精准还原机头下部的对海搜索雷达鼓包、机尾延伸的磁异探测杆这类专属识别特征，机身分段预留了舷窗、舱门、天线基座的安装定位结构。机翼部分采用上单翼布局建模，先构建机翼的翼型剖面曲线，沿翼展方向做渐变扫掠生成主翼结构，还原机翼上反角与安装角的真实气动参数，四台涡桨发动机的短舱采用独立曲面建模，与机翼下表面做曲率连续的贴合处理，每台发动机配套的四叶螺旋桨单独建模，还原桨叶的扭转角度与翼型剖面，螺旋桨与发动机短舱设置了独立的运动副约束，可支持后续的旋转动画演示。尾翼部分按照常规布局构建垂尾与平尾结构，还原垂尾后缘的方向舵、平尾后缘的升降舵的分块结构，所有舵面与主安定面之间预留了转动间隙，符合真实飞行器的操纵面设计逻辑。起落架部分采用前三点式布局建模，前起落架为双轮结构，主起落架为四轮小车式结构，还原起落架减震支柱、收放连杆、轮舱的细节结构，所有起落架部件可支持收放状态的姿态调整。材质与渲染阶段，机身主体采用哑光军机灰金属漆材质，调整材质的粗糙度与金属度参数还原真实军机蒙皮的半哑光质感，螺旋桨桨叶采用深灰色金属材质，桨毂部分做亮银色金属质感处理，座舱盖与舷窗采用半透明深蓝色玻璃材质，添加轻微的环境反射效果模拟真实座舱玻璃的光学特性，发动机短舱、起落架舱等部位做轻微的旧化质感处理，提升模型的真实感。渲染阶段采用三点布光方案，主光源模拟高空日光从侧上方照射，辅光源补全暗部细节避免死黑，添加环境光遮蔽效果强化结构接缝处的阴影层次，最终渲染效果清晰展现全机的气动外形与结构细节，模型同时导出STEP、IGES等通用格式，可兼容多数三维工程软件，支持航空科普展示、虚拟仿真场景搭建、飞行器结构教学等多场景使用。
