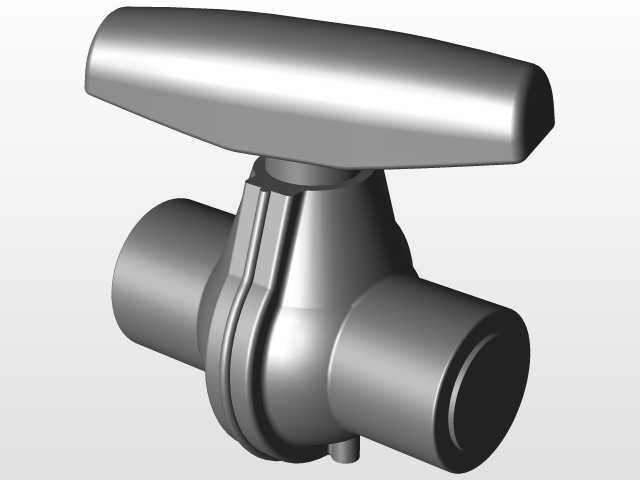

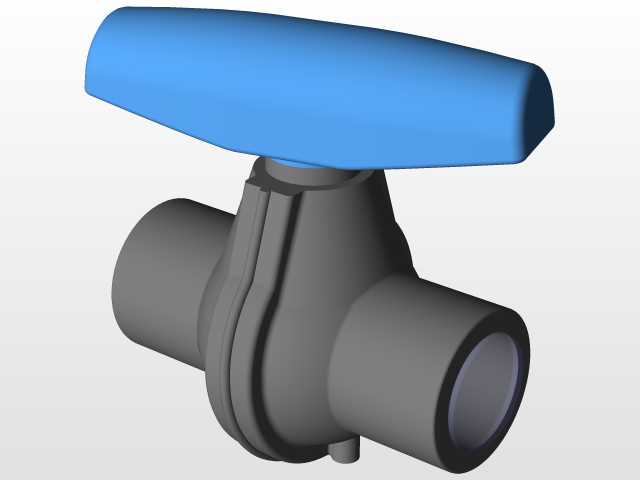

三通式手动球阀工业结构设计

这款三通式手动球阀主要应用于民用给排水、暖通循环、小型化工流体输送、轻工生产管路等场景中，承担管路内流体的流向切换、通路截断与流量调节作用，可在不额外增设管路分支阀门的前提下，实现单路输入双路切换输出、或是双路输入单路合流输出的管路功能，有效简化管路排布结构，减少管路连接节点的泄漏风险，降低整体管路系统的安装与维护成本。产品核心功能特性围绕手动操作的便捷性与密封可靠性展开，采用一体式包覆式手柄设计，手柄握持面做了贴合人手操作的弧度优化，操作时施力顺畅，转动90度即可完成全开或全关动作，也可根据管路需求转动至中间角度实现流量的比例调节，手柄与阀芯的连接部位做了防松定位结构，避免长期操作后出现手柄打滑、开关定位偏移的问题；阀体采用流线型的过渡结构，三个接口为等径承插式连接结构，内部流道做了圆弧顺滑过渡处理，能够有效降低流体通过阀门时的阻力损失，减少流道内的介质滞留死角，降低流体中杂质卡滞阀芯的概率，提升阀门长期运行的稳定性。在设计思路上，这款球阀优先兼顾了安装便捷性与日常维护的便利性，阀体的整体结构紧凑，三个接口处于同一水平轴线平面内，安装时无需额外预留过大的操作空间，手柄的转动行程范围内无突出的干涉结构，可适配贴近墙面、设备侧壁等狭窄安装场景；阀体的壁厚按照常规低压流体输送的压力等级做了均匀化设计，既保证了阀体的结构强度，能够承受管路运行中的水锤冲击与常规工作压力，又避免了不必要的材料冗余，控制了产品的整体重量。从安装边界来看，这款球阀的三个接口尺寸统一，接口的端面平整度与同轴度做了精度控制，安装时可直接与同规格的管路进行套接粘接或是螺纹连接，阀门整体的轴向长度与径向突出尺寸都控制在常规同通径阀门的安装尺寸范围内，可直接替换管路中原有的同通径三通球阀，无需对现有管路进行切割改道；手柄的最高突出高度适配常规管路的保温层厚度要求，包裹保温层后仍可正常操作手柄完成开关动作，不会出现保温层阻挡操作的问题。阀门的阀芯密封结构采用了贴合球面的弹性密封设计，在长期频繁操作后仍能保持可靠的密封性能，避免出现内漏问题，阀体外部的金属表面做了均匀的防护处理，可适配常规工况下的防腐蚀需求，延长阀门的实际使用寿命。
