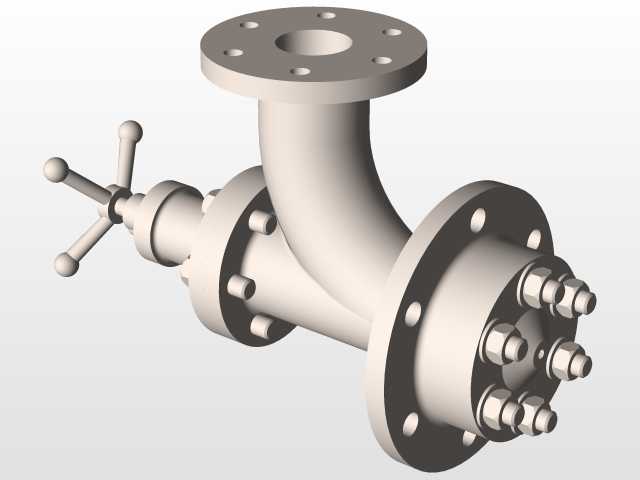

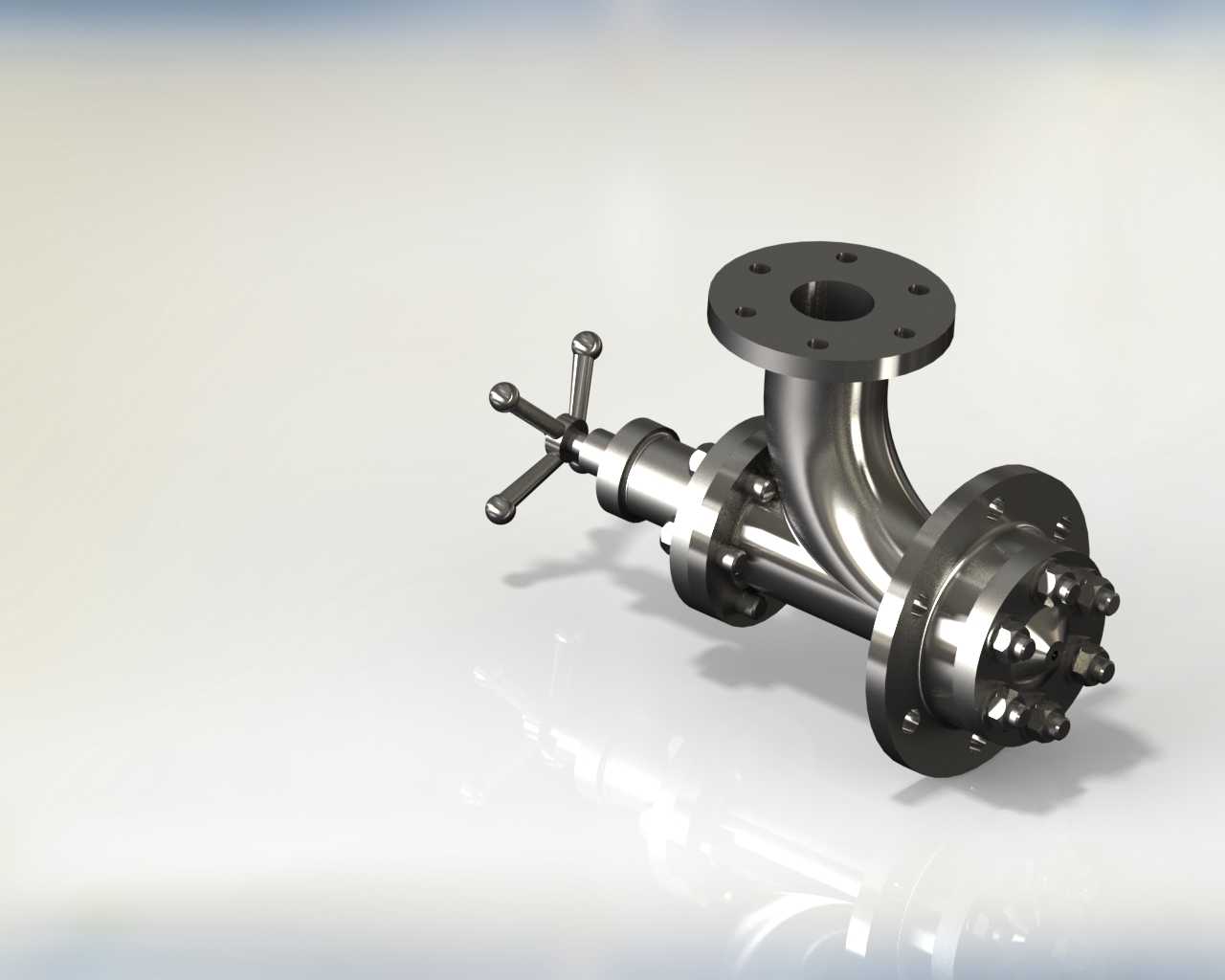

水轮机用不锈钢调节式喷嘴结构

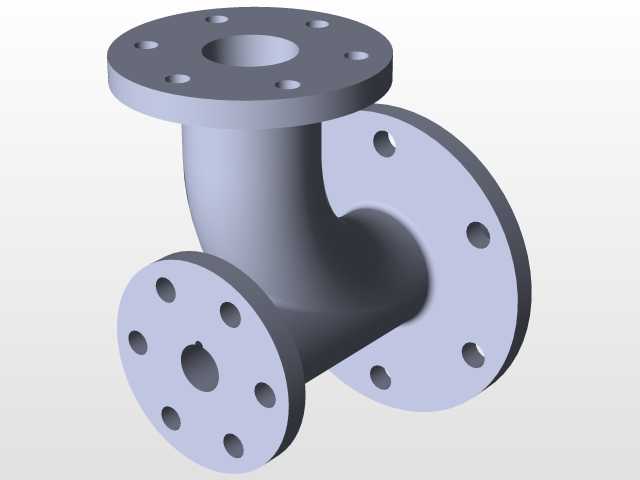

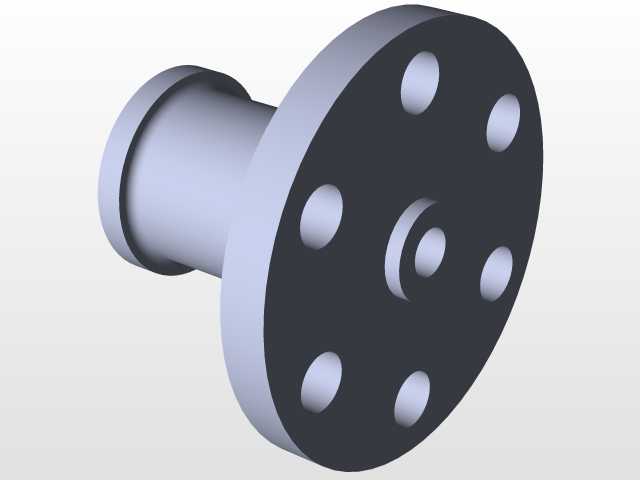

该喷嘴主要应用于冲击式水轮机组的核心做功环节，是将压力水的压能转化为高速射流动能的关键过流部件，直接决定水轮机组的能量转换效率与运行稳定性，同时也可适配高压水射流清洗、物料水力输送等需要精准控制高速流体喷射状态的工业场景。在实际运行中，它安装在压力输水管道末端，正对水轮机转轮水斗位置，通过内部流道的渐缩结构将上游来的高压水加速为均匀、集中的高速射流，精准冲击转轮水斗推动转轮旋转，将水流能量转化为旋转机械能输出，带动发电机组完成发电作业。从功能特性来看，这款喷嘴集成了流量调节与流向引导的双重功能，侧部配置的十字手轮可驱动内部喷针做轴向移动，通过改变喷针与喷嘴出口的环形过流面积，实现射流流量的无级调节，适配机组不同负荷下的出力需求，在机组停机时也可通过喷针完全封堵出口，截断水流实现可靠关断；弯管式的流道设计可引导水流平顺转向，减少流道内的涡流与水力损失，提升能量转换效率；两端的法兰连接结构可分别对接上游输水管道与喷嘴安装基座，连接强度高，密封性能可靠，可承受数十米甚至上百米水头的高压水冲击而不发生渗漏或结构变形。在设计思路上，这款喷嘴优先保障过流面的水力性能，流道型线采用顺滑的圆弧过渡设计，避免出现直角突变或局部凸起，减少水流的局部阻力损失与空化风险，延长部件使用寿命；整体采用不锈钢材质打造，既可以抵御水流的长期冲蚀与锈蚀，也能满足过流部件的表面粗糙度要求，降低水流摩擦阻力；喷针与出口的配合面采用锥面密封结构，调节过程中无卡滞，关断时密封严密无泄漏；手轮操作力经过优化设计，操作人员无需借助额外工具即可轻松完成流量调节，降低日常运维的操作难度。从安装边界来看，喷嘴的两个法兰端面分别为水平与竖直朝向，安装时需保证出口法兰的中心与水轮机转轮的节圆精准对中，偏差控制在允许范围内，避免射流偏斜冲击水斗背面造成能量损失或部件损坏；整体结构紧凑，安装时需在手轮操作侧预留足够的操作空间，方便运维人员进行调节操作；法兰连接尺寸符合通用管路法兰标准，可直接与同规格的输水管道配对安装，无需额外制作过渡连接件，降低现场安装的施工难度与改造成本。
