立式燃油蒸汽锅炉三维结构设计

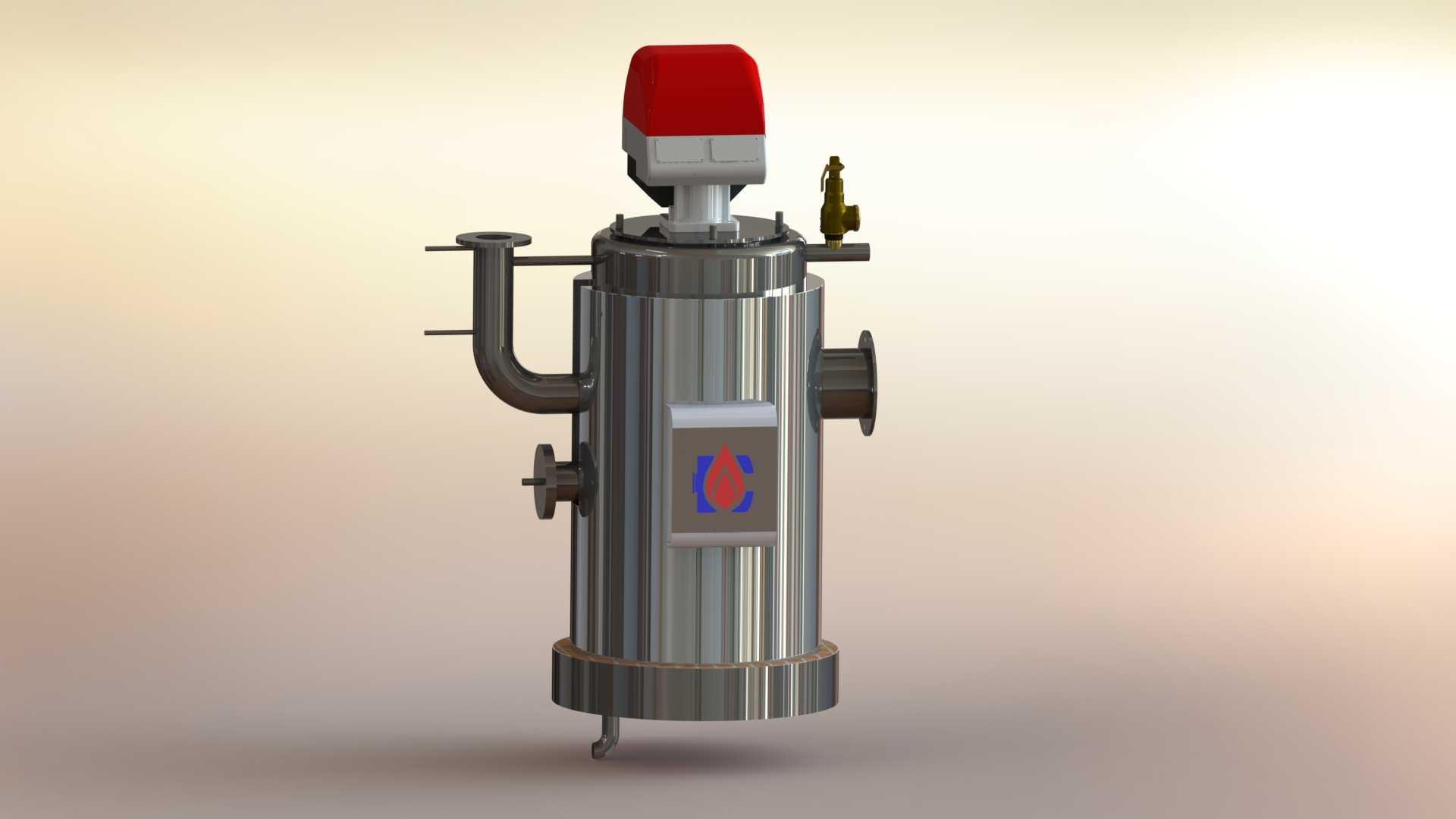

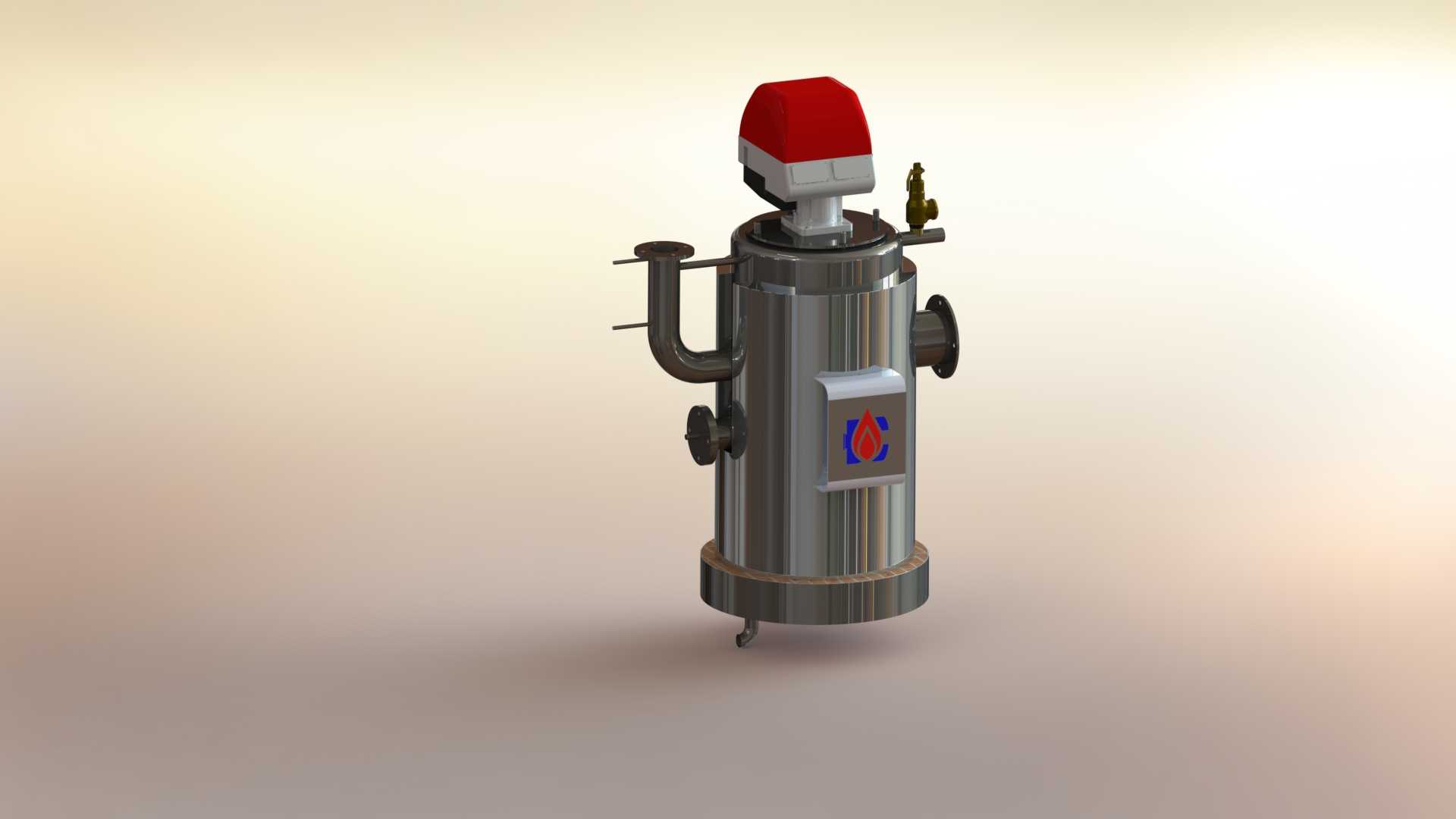

这款立式燃油蒸汽锅炉主要面向小型加工生产、商用供热等场景的蒸汽供给需求，可广泛应用于食品蒸煮、小型化工反应供热、服装熨烫、洗浴供暖等需要稳定低压饱和蒸汽的场景，能够独立完成燃油燃烧、热量交换、蒸汽输出的完整工作流程，为下游用汽设备提供持续稳定的热源介质。设备整体采用立式圆柱形罐体结构，主体承压罐体采用竖置布局，能够最大程度压缩设备安装所需的水平占地面积，适配空间紧凑的中小型生产车间、商用后厨、配套设备间等安装场景，罐体底部设置有支撑支脚，既可以保证罐体与安装地面预留足够的散热间隙，也能避免地面潮气长期侵蚀罐体底部金属结构，延长设备整体使用寿命。罐体顶部集成布置燃油燃烧总成，顶部的红色防护壳体内部集成燃烧控制组件与点火机构，燃烧器输出端直接伸入罐体内部的燃烧室，能够让燃油雾化后充分燃烧，释放的热量直接与罐体内的水介质完成热交换，减少热量在传输路径上的损耗，提升整体热转换效率。罐体侧面根据功能需求布置了多组外接接口：侧向伸出的大口径管路为蒸汽输出接口，可对接下游蒸汽输送管网，将产出的饱和蒸汽输送至用汽终端；侧下方的接口为给水接口与排污接口，分别用于设备运行过程中的持续补水，以及停机维护时排空罐体内的存水与沉积水垢；罐体侧面预留的安装位可用于后续加装液位监测、压力检测、安全泄压等配套组件，当前结构已经完成了主体承压罐体、燃烧器安装基座、外接管路接口的结构设计，后续可根据实际使用需求补充液位计、给水泵、电气控制箱等附属组件，完善设备的自动控制与安全防护功能。在安装边界设计上，设备整体重心沿罐体竖轴线分布，安装时仅需要保证基础地面平整承重达标即可，侧面管路接口预留了足够的管路安装操作空间，顶部燃烧器位置预留了日常检修维护的操作空间，不需要额外搭建大型检修平台，日常运维操作便捷。罐体外部的金属壳体既可以作为保温层的防护结构，也能隔绝内部高温与外部环境的接触，降低设备运行过程中的表面散热损失，同时避免运维人员误触造成烫伤风险。
