钎焊板式换热设备结构设计

这款钎焊板式换热设备主要面向暖通空调、制冷机组、工业液压油冷却、化工流体温控、可再生能源换热等多类工业与民用场景，是冷热流体热量传递的核心功能部件，可实现液-液、汽-液两种相态介质的高效热量交换，在冷水机组、热泵系统、润滑油冷却回路、工艺流体恒温系统中承担核心换热职能，能够在紧凑的安装空间内完成大负荷的热量传递需求，适配中小流量的换热工况。

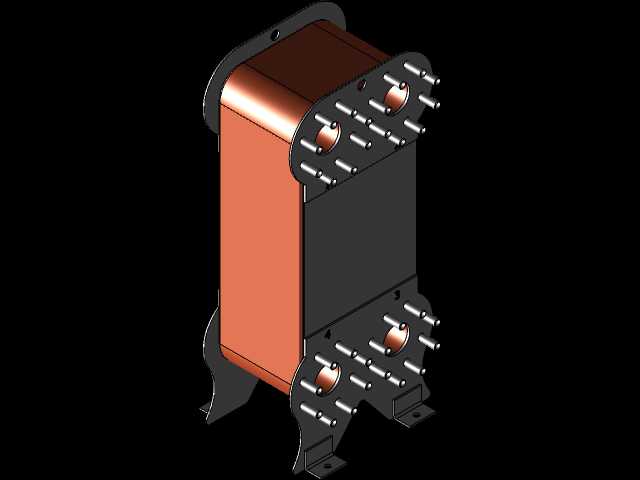

设备采用紧凑叠片式结构设计思路，核心换热单元由多片冲压成型的不锈钢波纹板片叠合后经真空钎焊工艺成型，板片间的波纹结构可在低流速下让流体形成充分湍流，大幅提升传热效率，同时避免流道内的杂质沉积堵塞，相比传统管壳式换热器，同等换热负荷下体积可缩减70%以上，换热效率提升30%-40%。设备两侧分别设置冷热流体的进出接口，接口采用标准化外伸式短管结构，可适配螺纹、法兰等多种管路连接方式，接口位置沿设备上下端板对称排布，便于现场管路的走向布置，减少管路弯折带来的流阻损失。

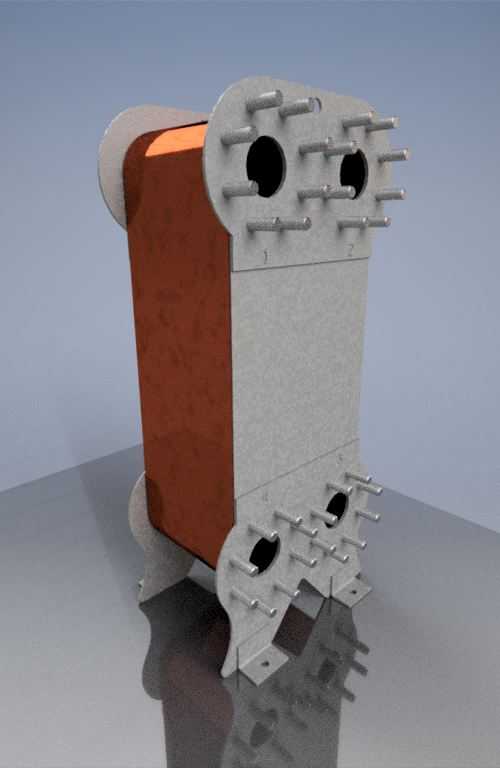

设备底部设置一体化成型的安装支脚，支脚预留标准安装孔位，可直接通过螺栓固定在设备机架或安装基础上，安装边界预留充足的操作空间，无需额外加装支撑结构即可完成固定；设备整体外形采用立式矩形布局，可充分利用垂直方向的安装空间，适配机柜内、机组旁等狭小安装场景，外部端板采用加厚不锈钢板材冲压成型，可承受最高3MPa的工作压力，适配绝大多数中低压换热工况的承压需求。

设计过程中充分考虑了不同工况的适配性，板片波纹角度经过优化匹配，可根据实际换热流量、温差需求调整板片叠合数量，灵活调整换热面积，无需改动外部安装尺寸即可适配不同负荷的换热需求；设备整体无橡胶密封垫片，依靠钎焊层实现流道密封，可耐受更高的工作温度，避免了垫片老化带来的泄漏风险，大幅降低了设备后期的维护频次，适合长期连续运行的工业工况使用。设备外部的金属原色与铜色钎焊层外露的外观设计，也便于安装运维人员快速识别设备结构，区分冷热流道的安装方向，减少现场安装的出错概率。
