工业离心风机成套机组结构设计

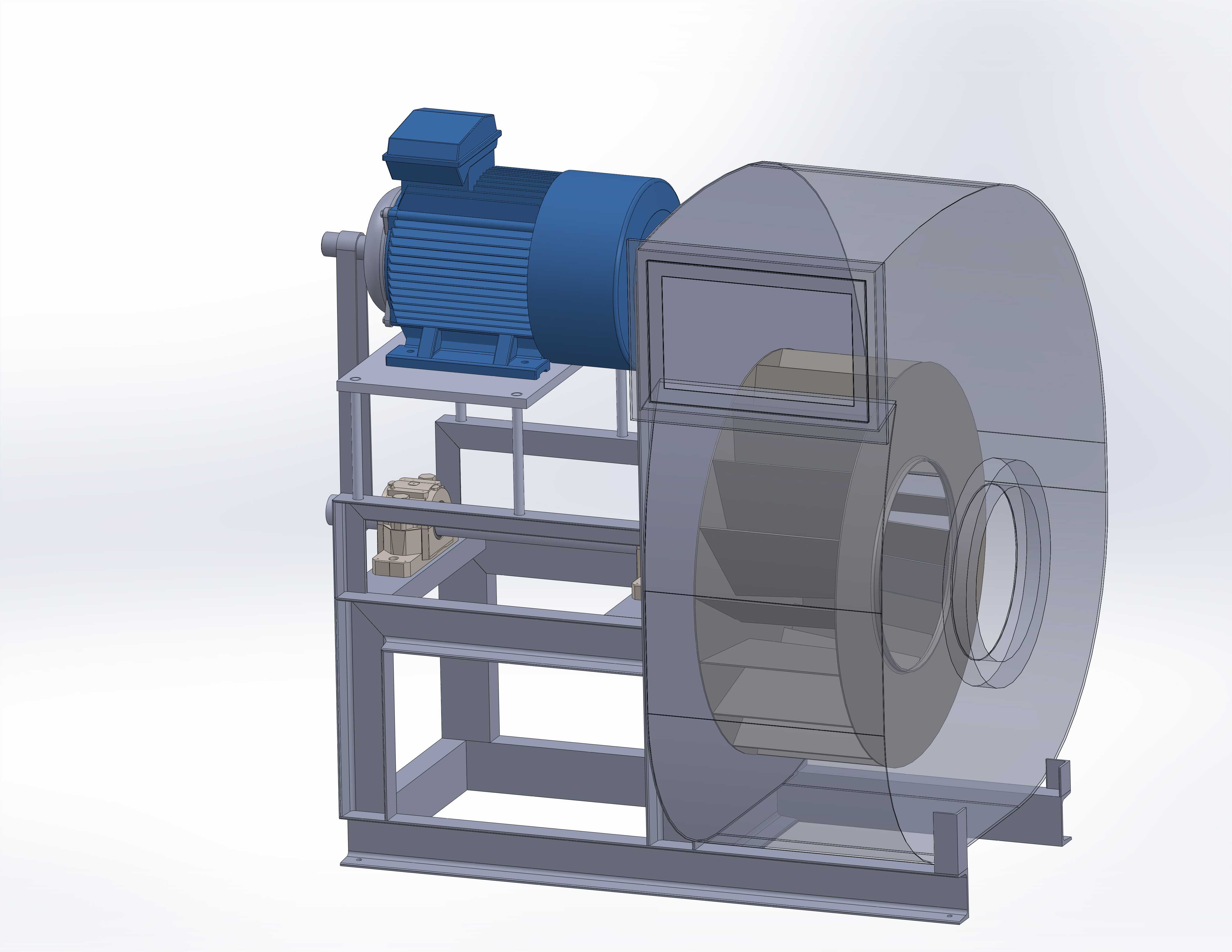

该离心风机成套机组主要应用于工业厂房通风换气、除尘系统风源输送、生产工艺环节气体增压输送、暖通空调系统送风排风等场景，可适配冶金、建材、轻工、电子加工等多个行业的气体输送需求，能够稳定输送不含粘性物质的常温气体，也可通过材质调整适配一定温度范围内的含尘气体输送，为整套通风或工艺系统提供稳定的风压与风量支撑。设备核心功能是通过叶轮高速旋转产生的离心效应，将进入蜗壳的气体加速增压后沿出风口输出，整套机组采用电机与风轮分体式机架承载设计，电机通过带传动结构带动叶轮转动，这种传动布局既可以灵活调整传动比适配不同转速工况需求，也能避免电机直接接触输送介质，降低高温、含尘介质对电机使用寿命的影响。设计过程中首先根据目标工况的风压、风量参数确定叶轮的直径、叶片数量与弧度参数，再匹配对应功率的驱动电机，随后设计一体化焊接机架作为承载基础，机架预留了电机安装调节位，可通过调整电机位置张紧传动皮带，同时在轴承安装位设置了润滑维护结构，方便日常运维加注润滑脂。蜗壳部分采用渐开线型线设计，能够有效降低气体流动过程中的涡流损耗，提升风机运行效率，进风口采用收敛式流线结构，可引导气体均匀进入叶轮区域，减少进气扰动带来的噪音与效率损失。外形尺寸方面，整套机组采用卧式布局，长度方向以电机尾端到蜗壳出风口端面为边界，宽度方向以机架两侧安装脚为边界，高度方向以电机顶部到机架底部安装面为边界，安装时需在机架底部预留减震垫安装空间，进出风口位置需预留对应管道连接的操作空间，侧面预留皮带维护、轴承润滑的操作空间，确保后期运维无需大规模拆卸周边管道即可完成常规保养作业。机架采用型钢焊接成型，整体刚性充足，可抵消风机运行过程中产生的振动，避免振动传递到连接管道或建筑结构，叶轮部分做了动平衡校准，运行过程中振动幅度控制在工业设备允许范围内，可长时间连续稳定运行。
