立式多级离心泵工业流体输送设备结构

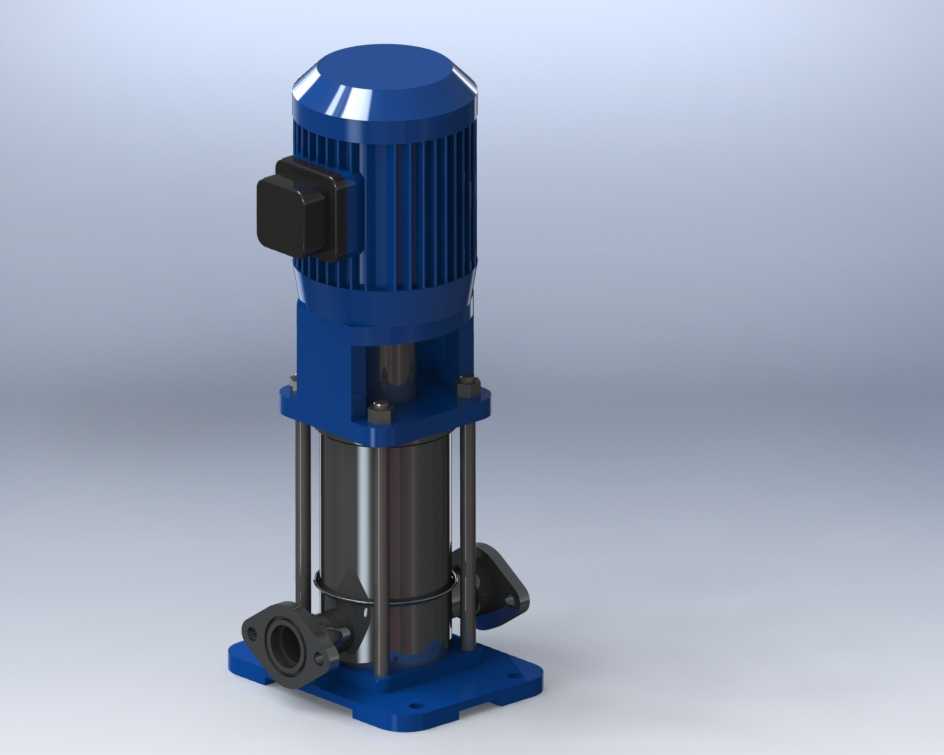

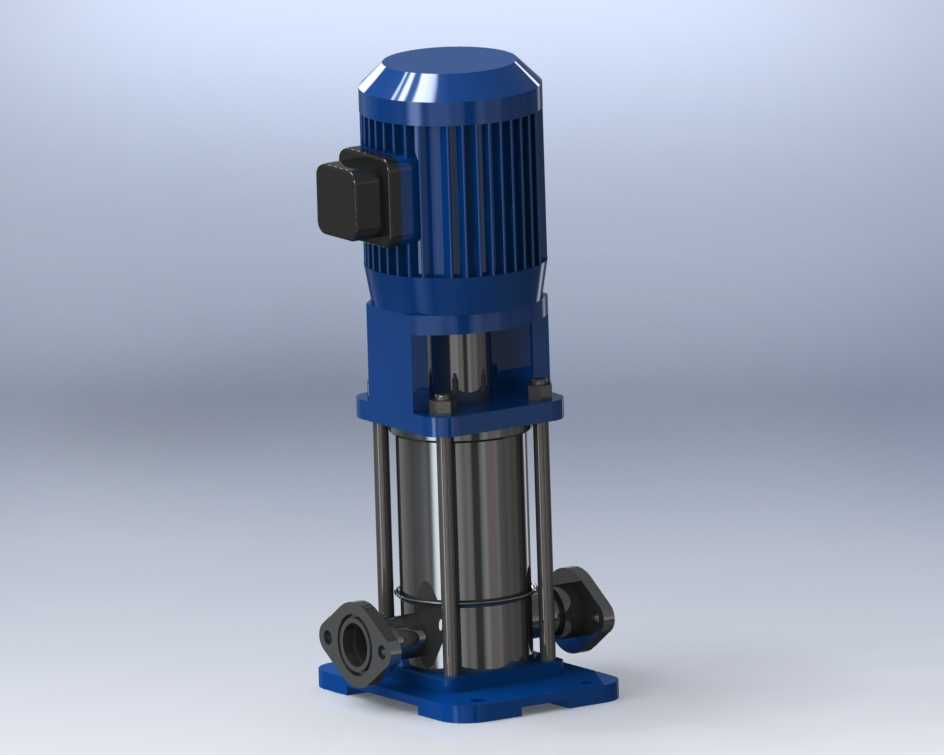

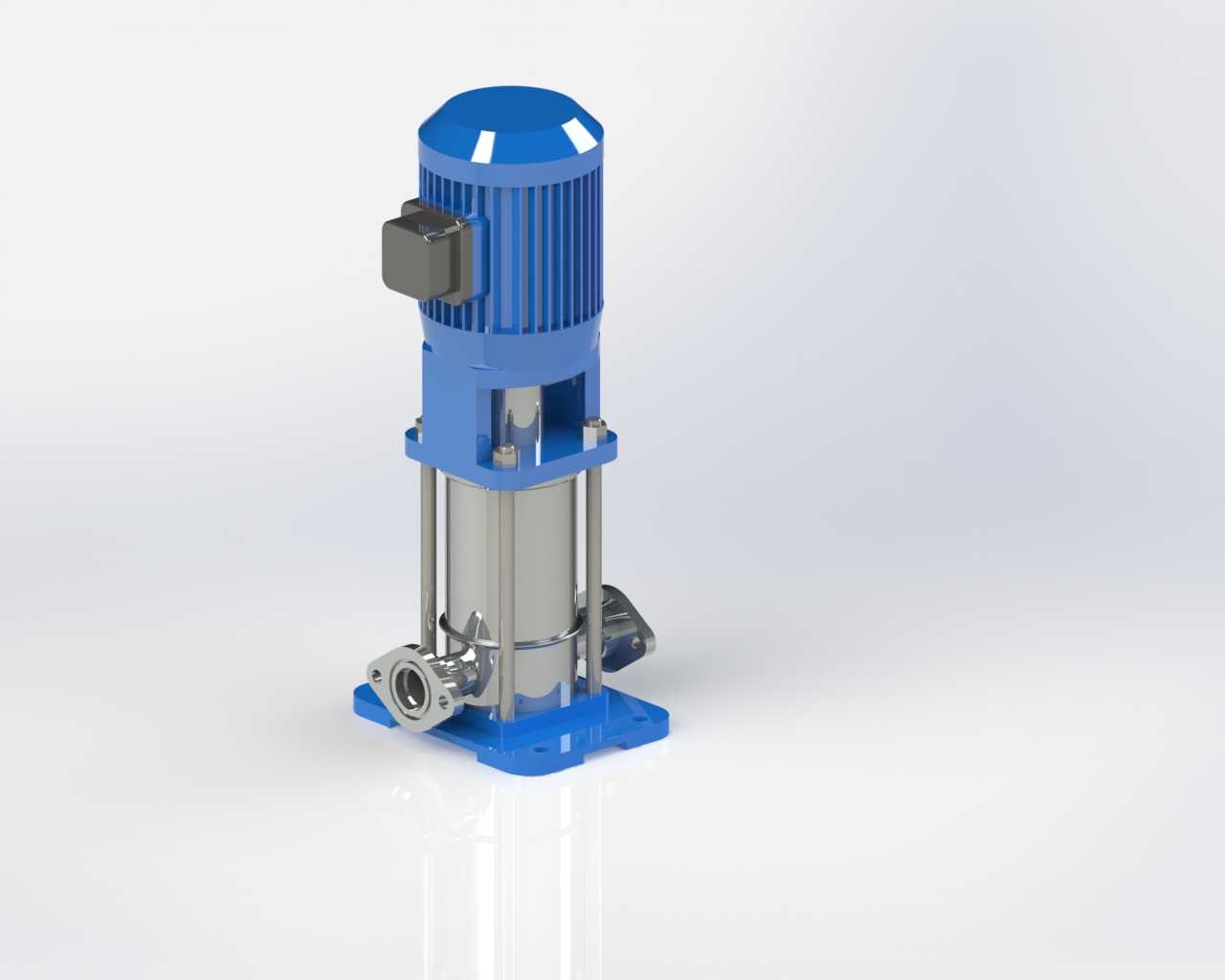

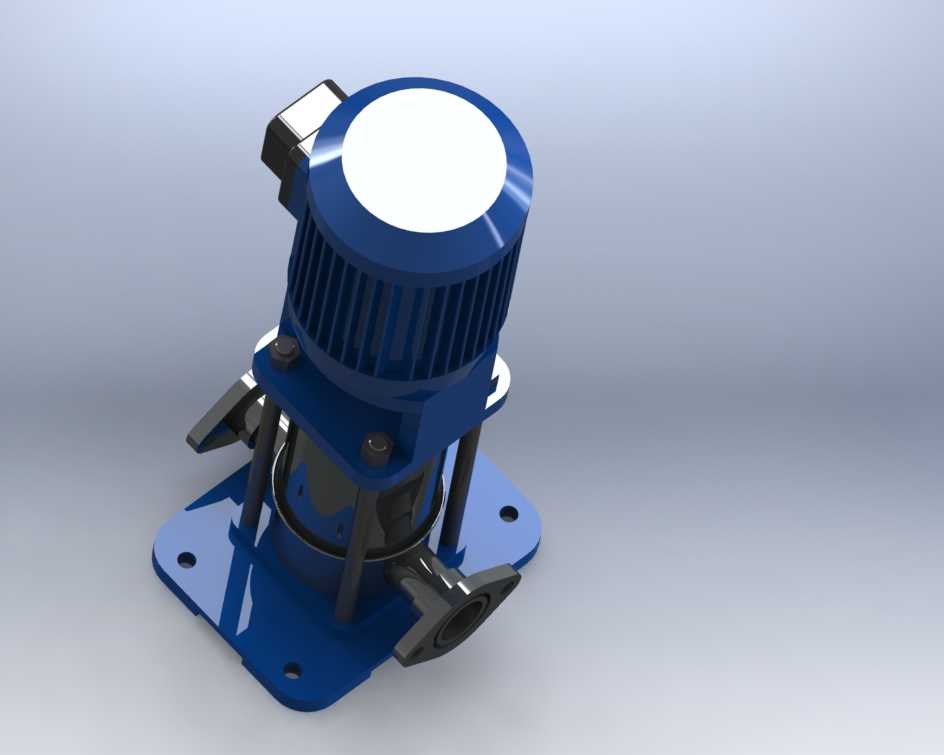

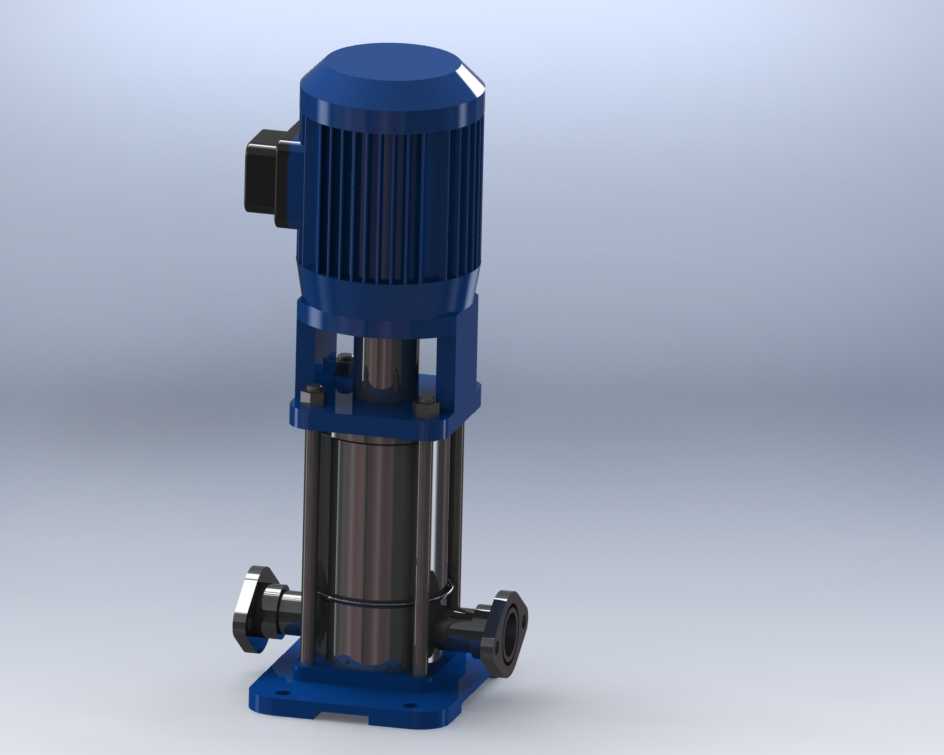

该立式泵为立式多级离心泵结构，主要应用于高层建筑供水、工业循环水系统、水处理工艺增压、暖通空调循环、消防供水等场景，可输送清水或物理化学性质与清水相近的介质，在市政供水、工业生产、民用建筑给排水领域承担流体增压与输送的核心功能。设备采用立式同轴布局设计，电机与泵体沿垂直轴线直连安装，相比卧式泵大幅缩减水平方向安装占地，适配空间紧凑的泵房、设备间安装场景，安装时仅需保证底座水平固定、进出口管路与系统管路同轴对接即可，无需额外搭建复杂的支撑机架。从功能特性来看，该泵采用多级叶轮串联结构，可通过不同级数的叶轮配置实现不同扬程输出，能够满足不同高度、不同压力需求的流体输送场景；泵体过流段采用不锈钢材质结构，兼顾耐腐蚀性能与结构强度，适配常规清水及弱腐蚀性介质的输送需求；上部电机采用散热筋结构外壳，搭配顶部独立散热风扇，可保证设备长时间连续运行时的散热效率，避免电机过热故障；进出口采用侧进侧出的同口径布局，管路对接时无需额外变径转接，降低管路安装的复杂度与成本。设计过程中，首先根据目标扬程与流量参数确定叶轮级数与水力模型，保证水力效率的同时控制运行噪音与振动；其次将电机与泵体的连接支架设计为镂空式立柱结构，既保证连接刚性，又可直观观察机械密封的运行状态，方便日常巡检与维护；底座采用方形带安装孔的铸铁结构，预留的安装孔位适配常规地脚螺栓固定规格，可直接固定于混凝土基础或钢制安装架上，安装边界需预留电机上部的接线与维护空间，以及侧面进出口管路的操作空间，避免安装后无法进行接线、密封更换等日常维护操作。设备的整体外形沿垂直方向延伸，水平方向最大外轮廓为电机外壳与底座尺寸，安装时需保证进出口管路加装软接头，避免管路应力传递至泵体影响运行稳定性，同时泵体底部预留排气螺塞位置，初次启动时可方便排出泵腔内空气，保证泵的正常自吸与启动运行。
