卧式多接口工业压力容器结构设计

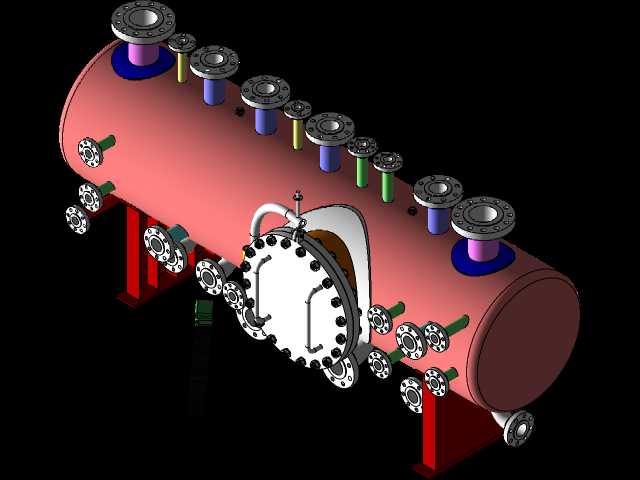

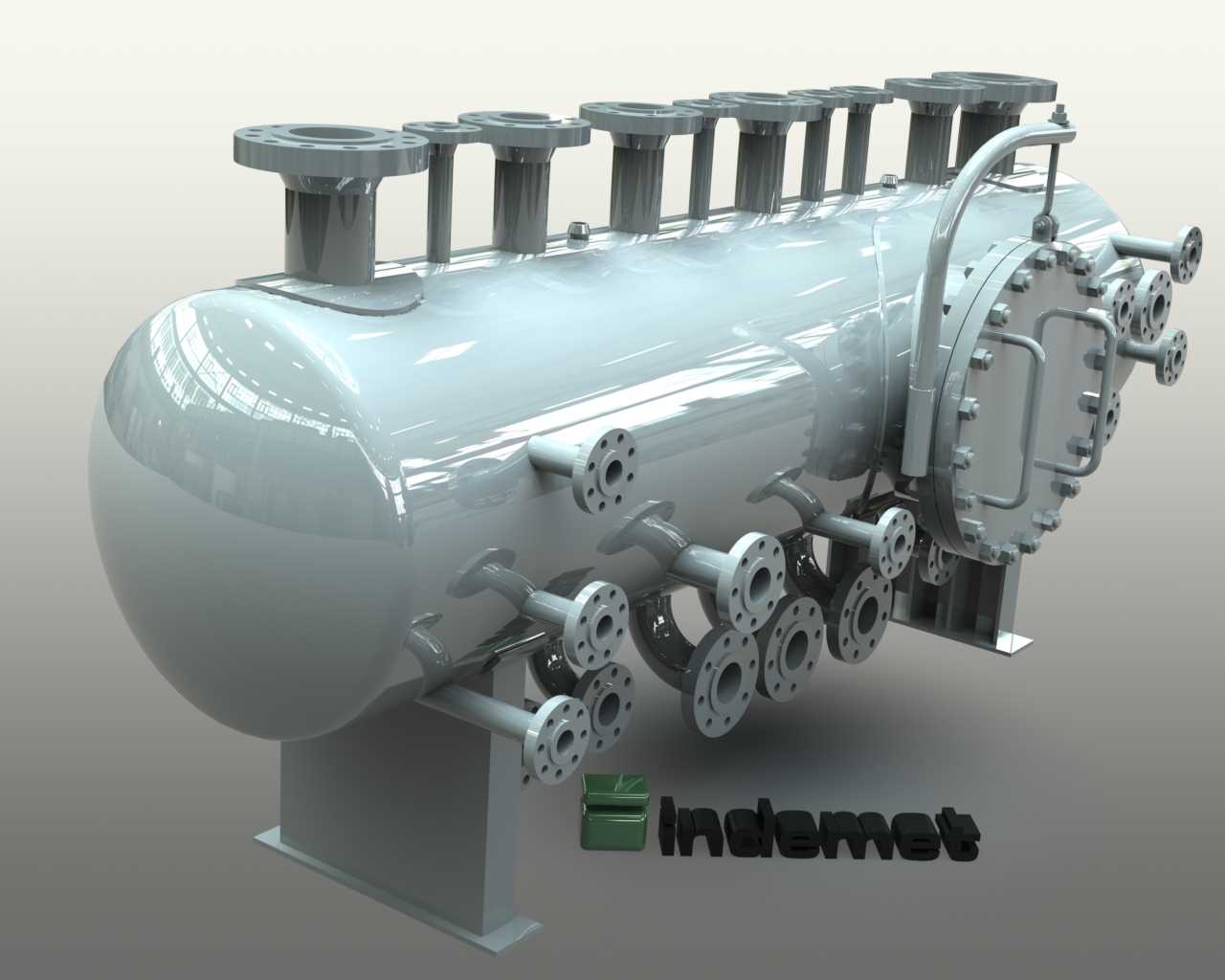

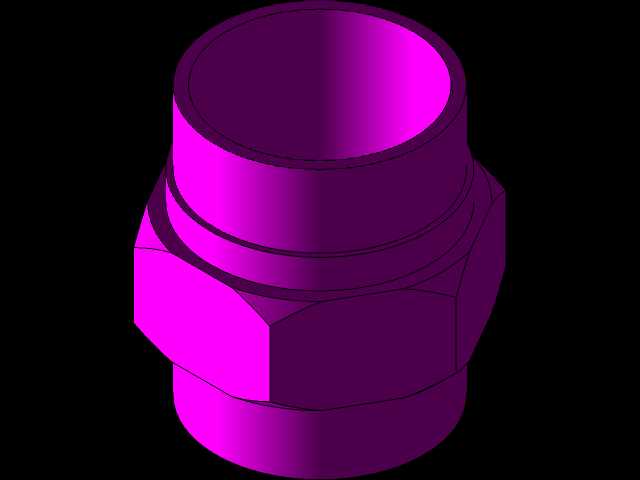

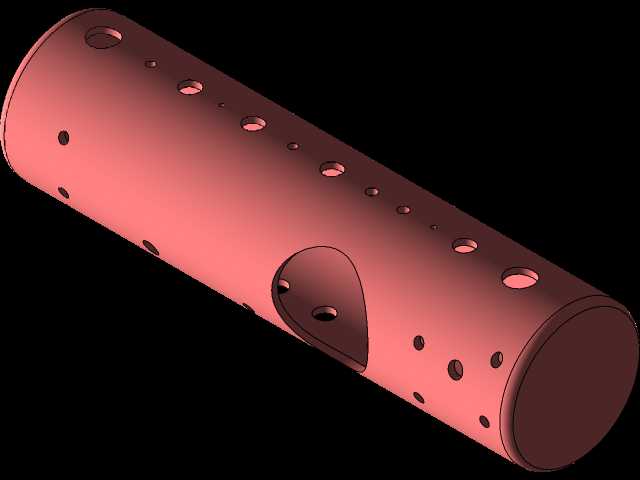

该卧式承压罐体设备主要应用于油气开采处理、化工介质分离、能源场站集输等工业场景，作为工艺系统中的核心承压处理单元，承担介质缓冲、多相分离、物料分配与工艺衔接的核心作用，是天然气集输站、炼化预处理工段、油气田处理装置中不可或缺的关键设备。设备采用卧式长筒体布局，整体为圆柱形承压壳体搭配两端标准椭圆封头的经典结构，这种结构设计能够最大化利用安装场地的横向空间，降低设备整体重心，提升运行过程中的结构稳定性，同时卧式布局也便于内部介质的重力沉降分离，适配气液、液液多相介质的分离工艺需求。筒体顶部沿轴向均匀排布多组竖向法兰接口，用于接入不同工艺段的来流管路，可同时承接多路不同压力、不同组分的介质输入，实现多支路介质的统一汇集与缓冲处理；筒体侧部沿轴向分层排布多组侧向法兰接口，分别用于介质输出、液位检测、压力监测、安全泄放、排污放空等功能，不同口径的接口匹配不同的工艺流量需求，大口径接口用于主介质通路，小口径接口用于仪表安装与辅助管路连接。设备端部采用快开式人孔结构搭配螺栓紧固的法兰端盖，既满足设备制造、检修阶段的内部作业空间需求，也保证承压状态下的密封可靠性，端盖上同样预留多组仪表与辅助管路接口，可灵活配置温度、压力、液位等检测元件，适配不同的工艺控制需求。设备底部设置两组鞍式支撑支座，支座与筒体采用焊接连接，支座底部预留安装螺栓孔，可直接固定于混凝土基础或钢制安装框架上，安装时需保证两支座的水平度偏差在允许范围内，避免筒体产生附加弯曲应力。设计过程中充分考虑承压壳体的应力分布特性，在接口与筒体连接位置做局部补强处理，降低开孔带来的应力集中影响，所有法兰接口均采用标准密封面结构，可匹配同压力等级的工业管路法兰，保证管路连接的密封性能与结构强度。设备整体外形规整，接口排布有序，既满足工艺功能的排布需求，也兼顾现场安装、操作、检修的操作空间预留，侧向接口的排布高度适配常规站场的操作平台高度，顶部接口预留足够的管路安装与阀门操作空间，底部支座的高度设计满足排污管路的安装坡度要求，可适配不同规模的工业处理场站安装使用。
