拉杆式标准气缸结构设计展示

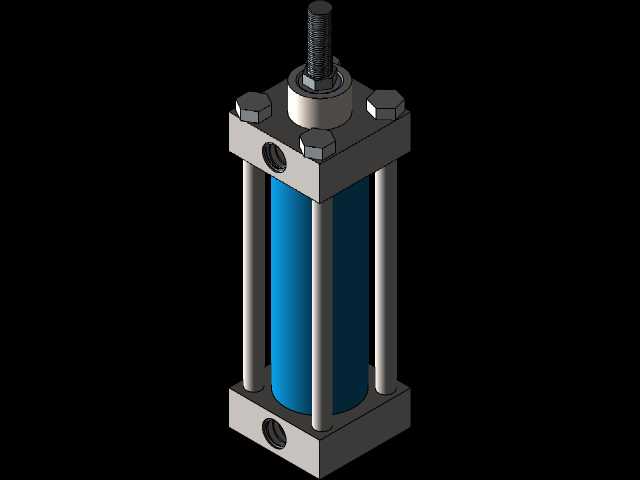

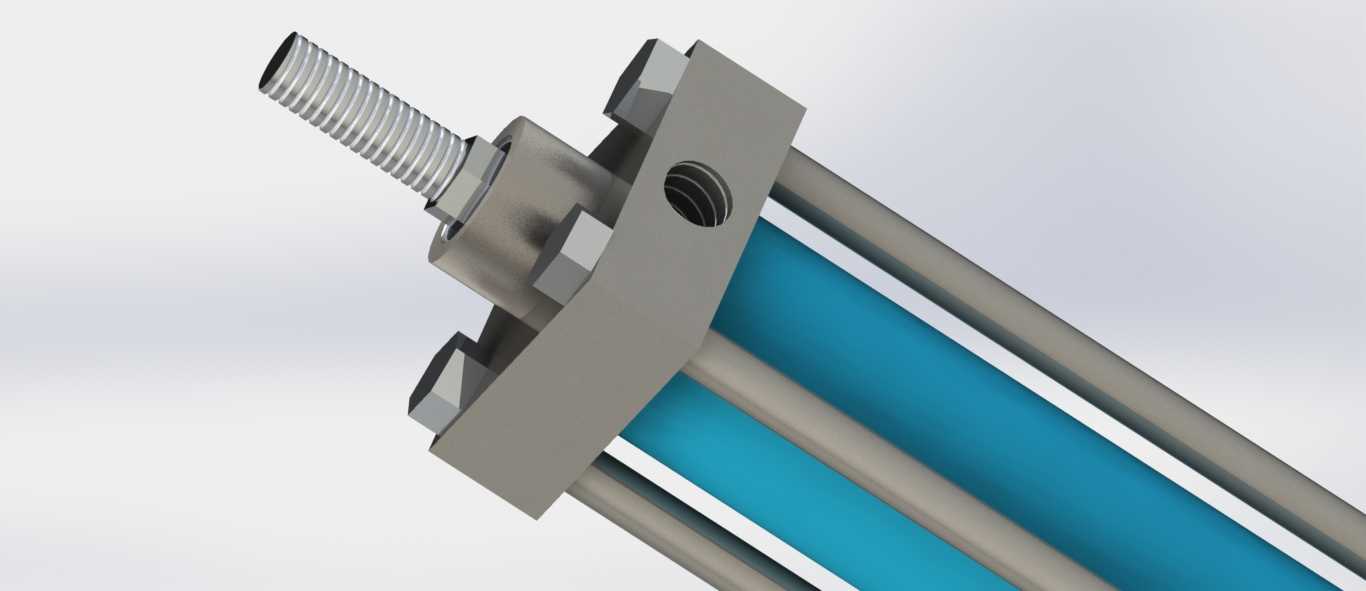

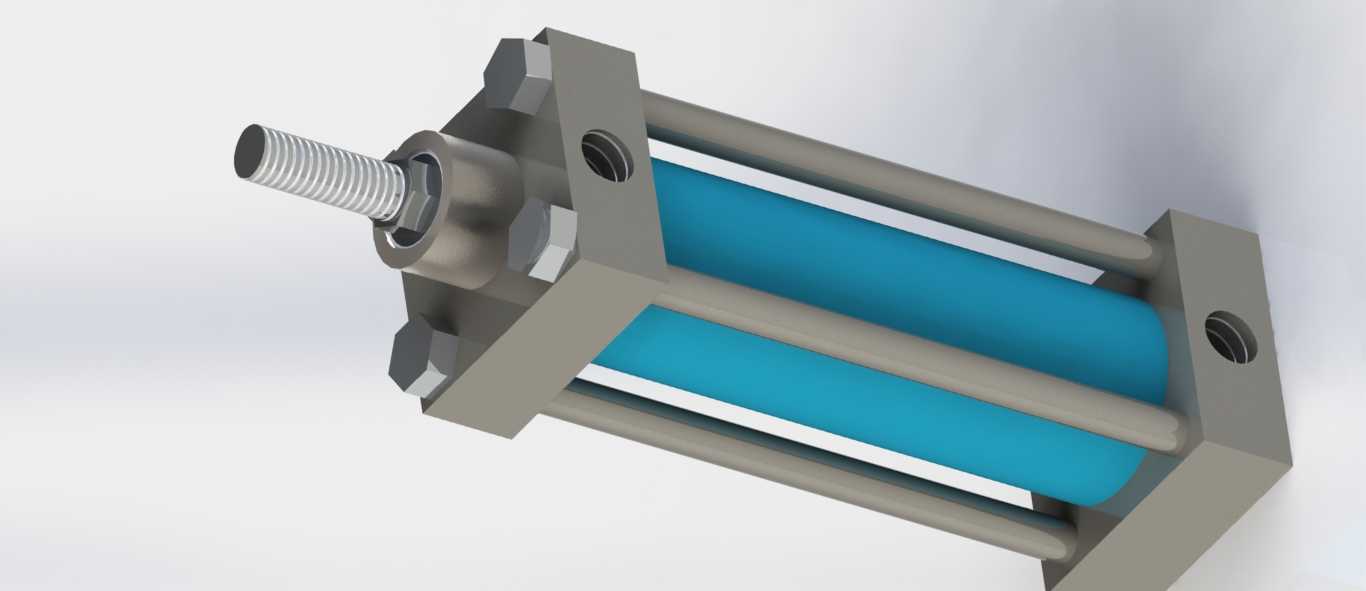

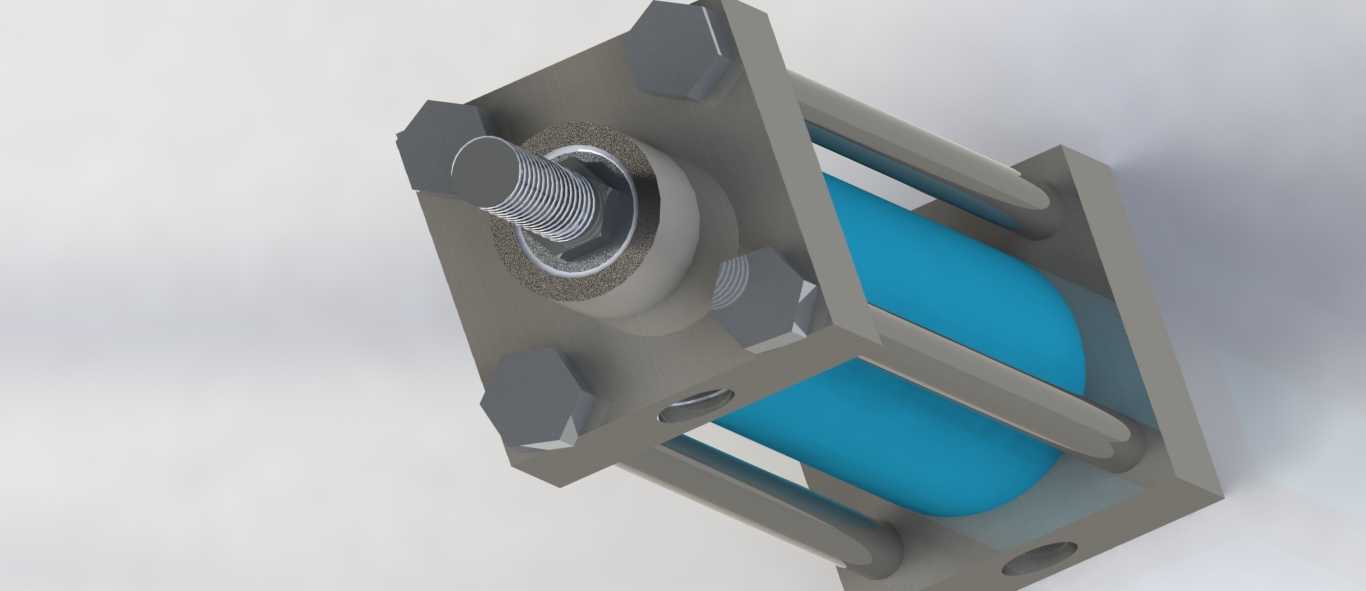

这款拉杆式气缸是气动系统中应用极为广泛的直线执行部件，在轻工包装、自动化装配、机床上下料、电子元器件加工、食品输送等诸多工业场景中承担着工件推送、夹具夹紧、工位切换、闸门启闭等核心执行功能，是气动回路中将压缩空气压力能转换为机械直线往复运动动能的关键元件，能够适配多数中低压气动系统的动力输出需求，在无强腐蚀、常规温湿度的工业车间环境中可长期稳定运行。从功能特性来看，该气缸采用双作用结构设计，可通过换向阀控制压缩空气交替进入缸体两腔，实现活塞杆的伸出与回缩动作，输出推力与拉力平稳，运行过程中响应速度快，动作灵敏，相比液压执行元件具备介质清洁、无油污泄漏、维护成本低的优势，适合对生产环境洁净度有一定要求的作业场景。在设计思路上，这款气缸采用经典的四拉杆锁紧结构，四根金属拉杆贯穿前后端盖与缸筒，通过端部螺母锁紧实现缸体的密封与结构固定，这种结构不仅具备足够的结构强度承受气动推力带来的轴向载荷，也便于后期拆解维护，更换密封件、清理缸筒内壁时无需破坏主体结构；前端盖处设置了活塞杆导向结构与防尘密封，既可以保证活塞杆伸出过程中的同轴度，避免偏磨导致的密封失效，也能阻挡外界粉尘、切削碎屑进入缸体内部，延长元件使用寿命；缸筒采用光滑内壁的金属材质搭配蓝色外观涂层，既保证了活塞运行时的低摩擦阻力，也具备较好的防锈耐腐蚀性能；活塞杆端部加工有标准外螺纹，搭配锁紧螺母可灵活适配不同的连接接头，满足与外部负载的多样化安装需求。从安装边界来看，该气缸采用前端法兰安装形式，前端方形法兰盘上预留了对称的安装孔位，安装时可直接将法兰贴合在设备安装立板上通过螺栓锁紧，安装定位精度高，负载作用方向与活塞杆轴线重合度好，可有效避免运行过程中的侧向力矩；设计时需预留足够的活塞杆伸出空间，同时保证缸体周边留有管路连接与维护操作的空间，进出气口设置在缸体端盖侧方，可适配标准气动快插接头的安装，无需额外改造即可接入常规气动回路。
