卧式工业蒸汽蓄能器带操作平台结构

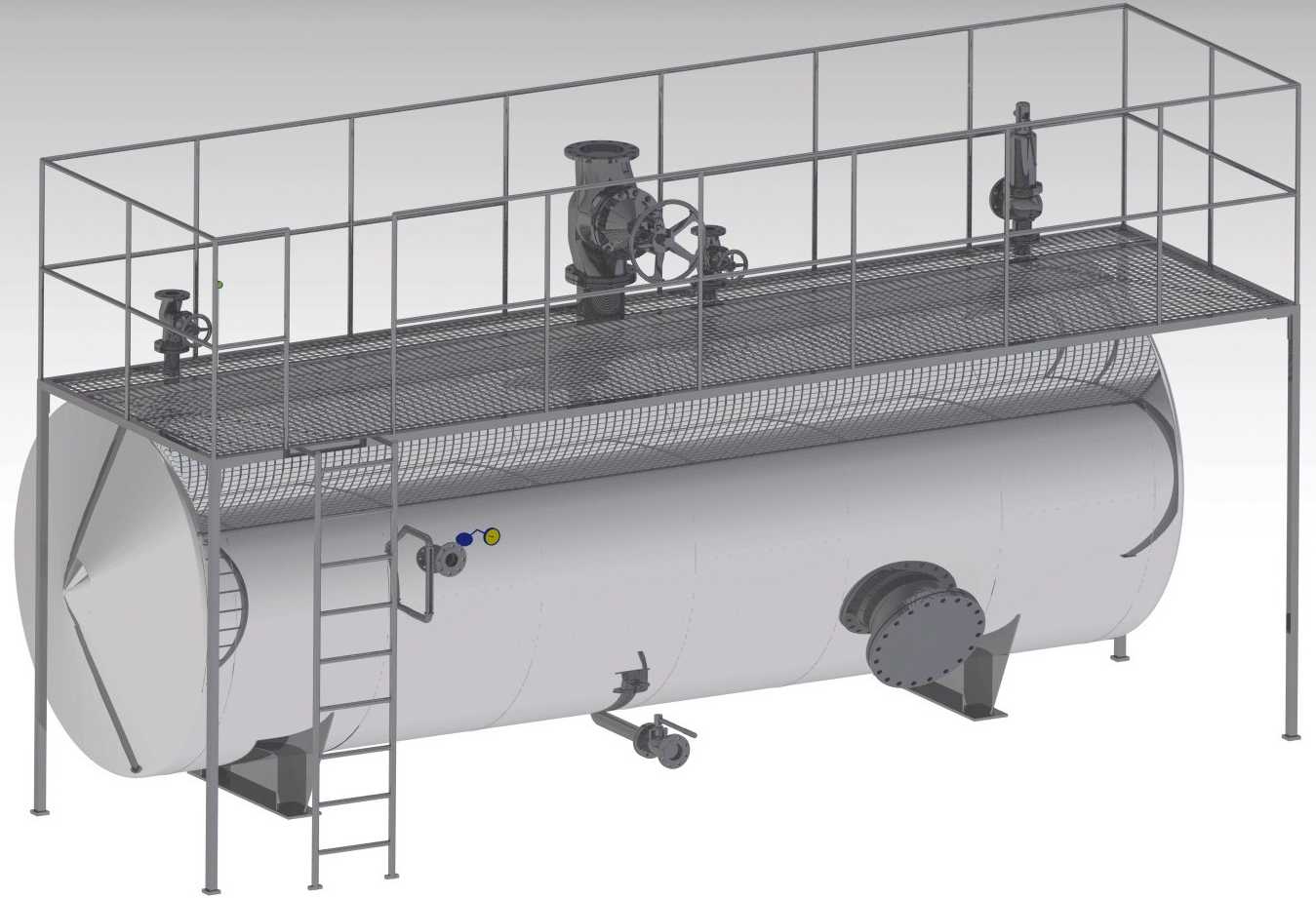

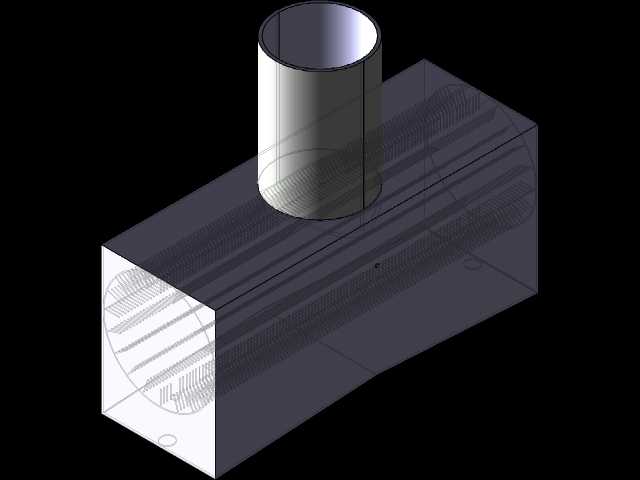

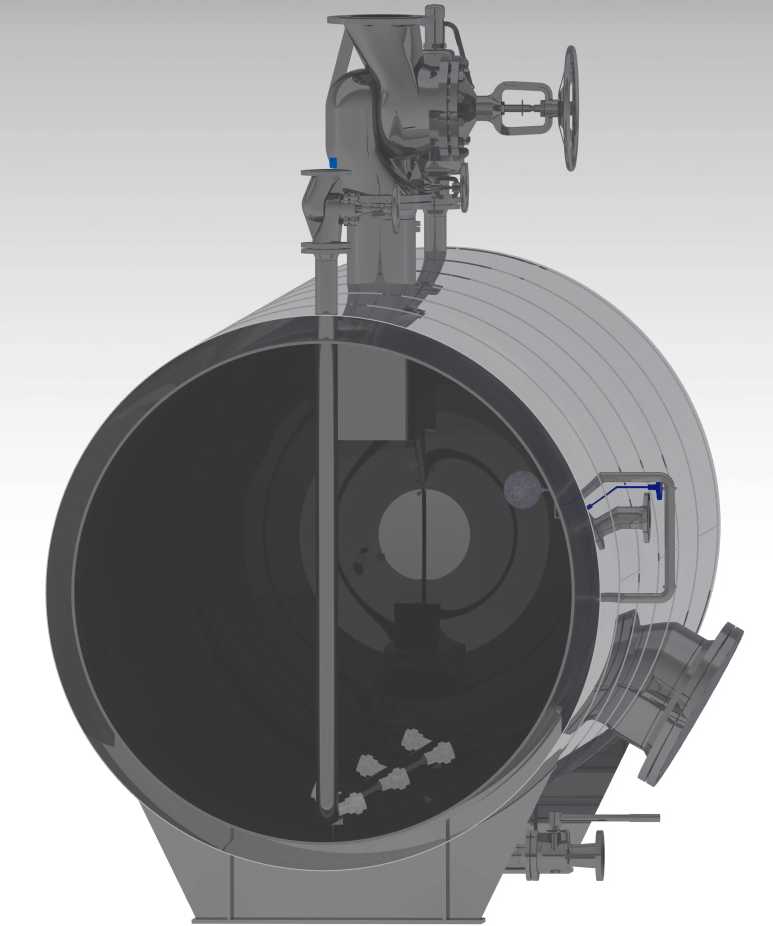

在工业供汽系统的实际运行场景中，蒸汽产出与终端用汽负荷往往存在动态错配：锅炉侧的产汽速率相对稳定，而生产端的用汽需求会随工序切换出现明显的高峰与低谷，低谷时段富余的蒸汽若直接排空会造成大量能源浪费，高峰时段供汽不足又会直接影响生产工序的稳定性，蒸汽蓄能器正是为解决这一供需矛盾设计的核心储配设备。这款卧式蒸汽蓄能器采用长筒形卧式罐体布局，相较于立式结构，卧式布置的重心更低，对安装场地的地基承载要求更友好，适合厂区内场地开阔但竖向空间有限的安装场景，罐体两端采用标准椭圆封头结构，能更好地分散内部承压时的应力集中，保障长期带压运行的结构可靠性。罐体顶部设置了全尺寸钢制操作平台，平台周边配备高度符合安全规范的防护栏杆，侧面设置直爬梯连通地面与操作面，方便运维人员定期对顶部的阀门、仪表进行巡检、操作与维护，平台采用钢格板铺设，既减轻了平台自重，又能避免积液、积灰影响作业安全。罐体本体上集成了完整的工艺接管与阀组：顶部设置蒸汽进出主管道，配套带手轮的截止阀与安全阀组，可实现蒸汽的充入、排出控制与超压泄放保护；罐体侧面设置人孔结构，方便设备停运时内部检修与清理；罐体下部设置排污接口与液位、压力检测取源部件，可实时监测罐内的储水液位、蒸汽压力参数，配合外部控制系统实现蓄能、供汽过程的自动调节。从设计思路来看，这款蓄能器采用变压蓄能原理：当系统供汽富余时，高压蒸汽进入罐内与内部储水接触冷凝，将热能以饱和水的形式储存起来；当系统用汽高峰供汽不足时，罐内压力下降，饱和水闪蒸出低压蒸汽补充到供汽管网中，以此平抑系统的蒸汽压力波动，稳定供汽品质，同时减少锅炉的频繁负荷调整，降低整体能耗。在安装边界上，罐体底部设置两个鞍式支座，可直接固定在混凝土基础上，操作平台的支撑腿与罐体支座独立设置，避免操作荷载直接传递到罐体上影响承压结构安全，设备整体的外接管路接口均预留了标准法兰连接端，可直接与厂区现有供汽管网对接，无需额外进行非标改制，适配化工、食品加工、纺织、集中供热等存在蒸汽负荷波动的工业场景，能有效提升供汽系统的运行稳定性与能源利用效率。
