多向可调式修边夹持工装结构设计

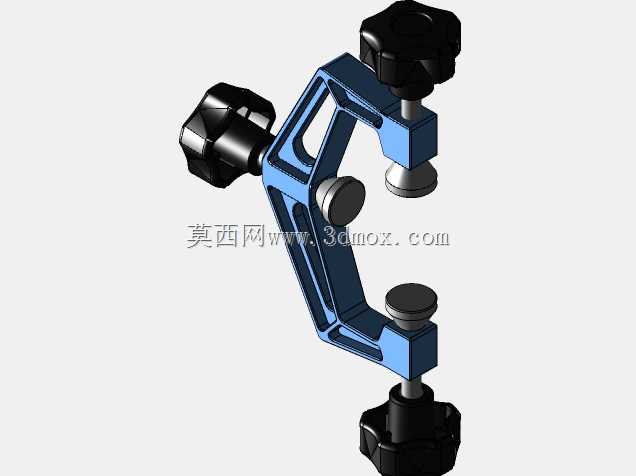

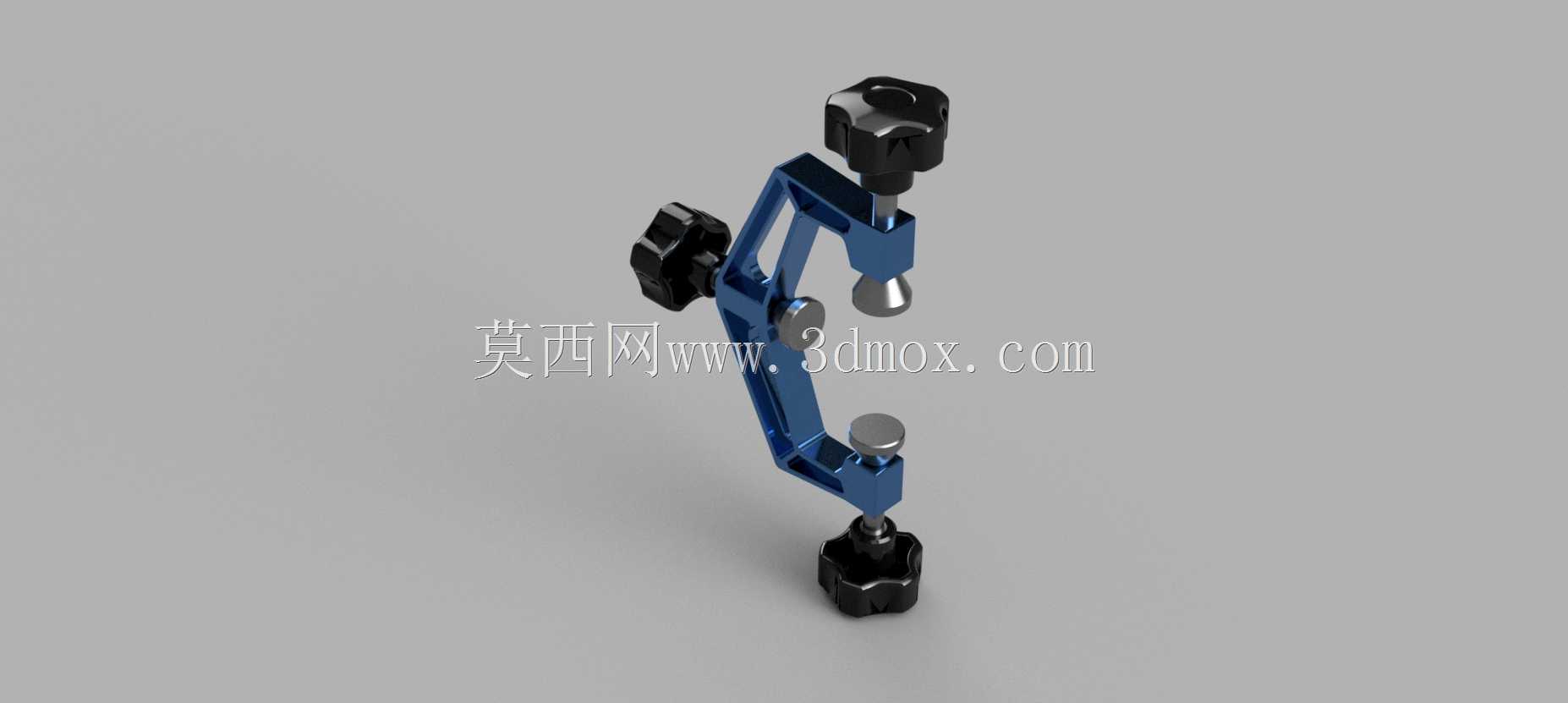

这款修边夹持结构主要面向钣金修边、小型构件边缘加工、木工修边作业等场景设计，可在修边工序中对工件实现稳定的多点位夹持固定，避免加工过程中工件出现移位、翘边、震颤等问题，有效提升修边作业的加工精度与操作安全性，适配小型加工工位、现场维修作业、手工修边操作台等多种使用场景，既可以固定在工作台边缘使用，也可搭配临时支撑结构完成现场异形构件的修边固定作业。在功能特性上，该夹持结构采用三向可调的压紧设计，三个方位的压紧旋钮均采用大尺寸星形防滑手轮，操作人员无需额外工具即可徒手完成锁紧与调节操作，压紧端搭配软质接触垫，既可以保证足够的压紧力，又能避免硬质压头划伤工件表面，尤其适合表面质量要求较高的阳极氧化构件、喷涂构件、薄壁塑料件的修边固定。夹体主体采用镂空式框架结构，在保证整体结构刚性的前提下尽可能降低自身重量，方便操作人员根据作业需求快速转移、调整夹持位置，框架的弯折角度经过力学优化，可将三个压紧端的锁紧力均匀传导至夹体整体，避免长期受力出现结构变形。从设计思路来看，该结构没有采用传统夹钳的单轴压紧逻辑，而是通过弯折的一体式架体构建三个互不干扰的压紧点位，可同时对工件的两个垂直面以及端面进行抵紧固定，针对异形截面构件、带弯折边的构件也能找到合适的压紧着力点，避免传统单压头夹具对异形工件夹持不稳的问题。架体上预留的圆形调节旋钮可快速调整其中一个压头的伸出行程，适配不同厚度、不同轮廓尺寸的工件夹持需求，压头的伸缩行程覆盖常规小型修边作业的常见工件厚度范围，无需额外加装垫块即可完成大部分常规工件的装夹。在安装边界与尺寸适配方面，该夹持结构的底部压头可适配常规工作台的边缘厚度，也可直接夹持在工件的待修边区域旁，整体外轮廓尺寸紧凑，不会占用过多操作空间，在修边作业时不会干涉修边工具的操作路径，压头的接触面积经过优化，既不会因为接触面积过小导致工件局部压痕，也不会因为接触面积过大遮挡待修边的加工区域。夹体的受力部位做了加厚处理，长期反复锁紧使用也不会出现应力断裂问题，各个调节部位的螺纹配合做了顺滑处理，调节过程无卡滞，即使在有少量加工碎屑的作业环境中也能顺畅操作，日常维护仅需定期清理螺纹部位的碎屑即可，无需复杂的保养流程。
