2英寸万向旋转球脚轮四款安装结构设计

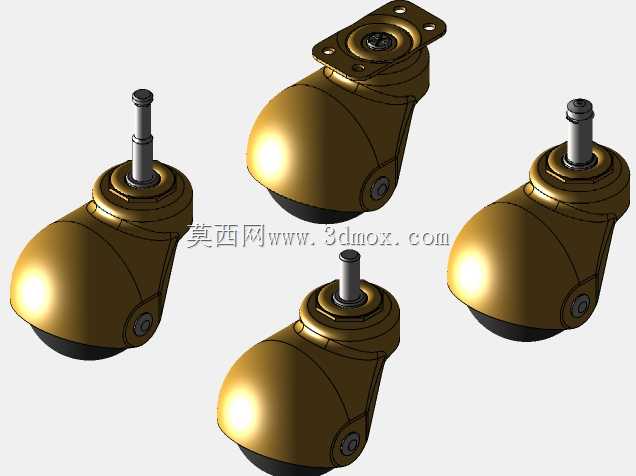

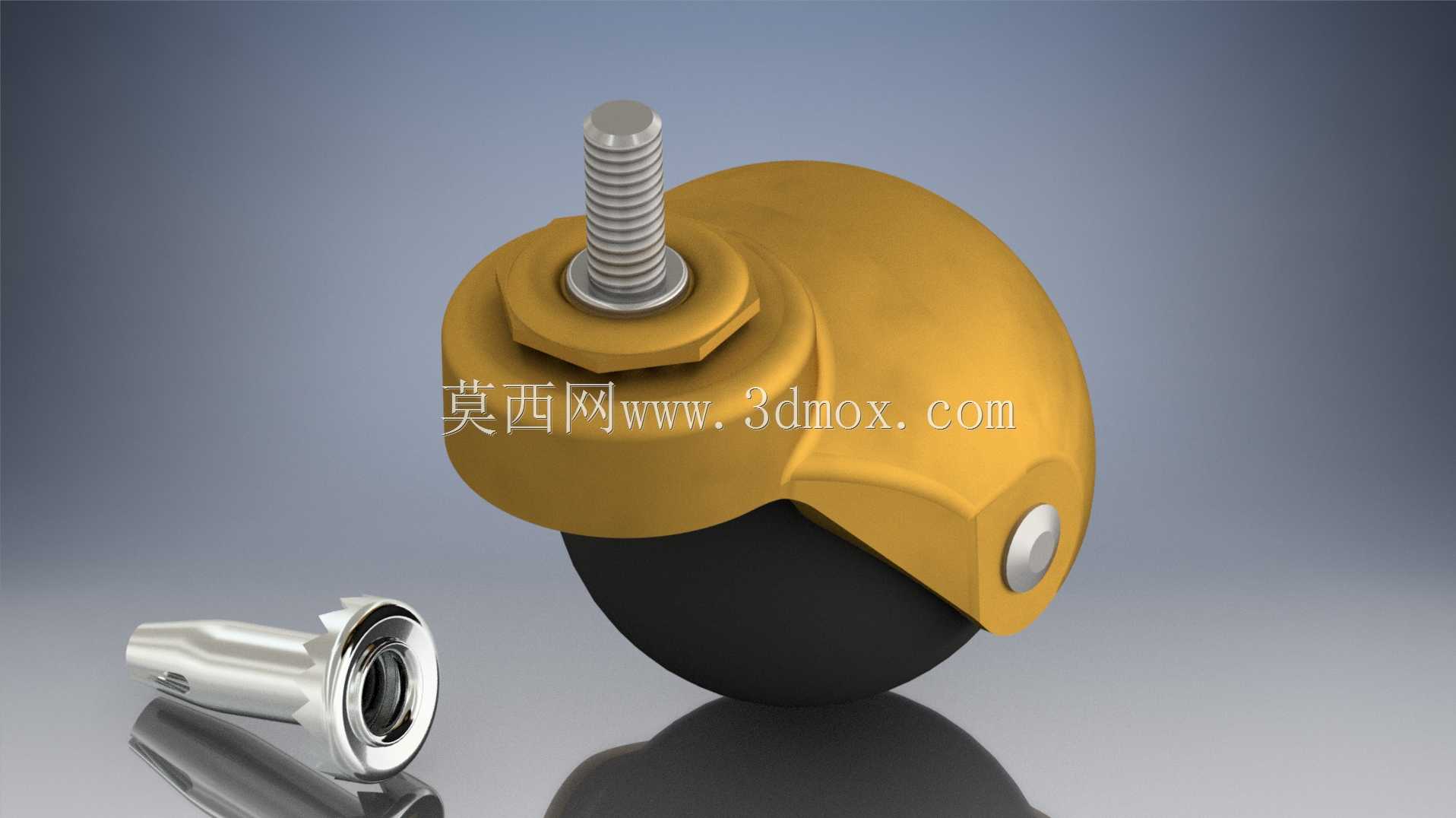

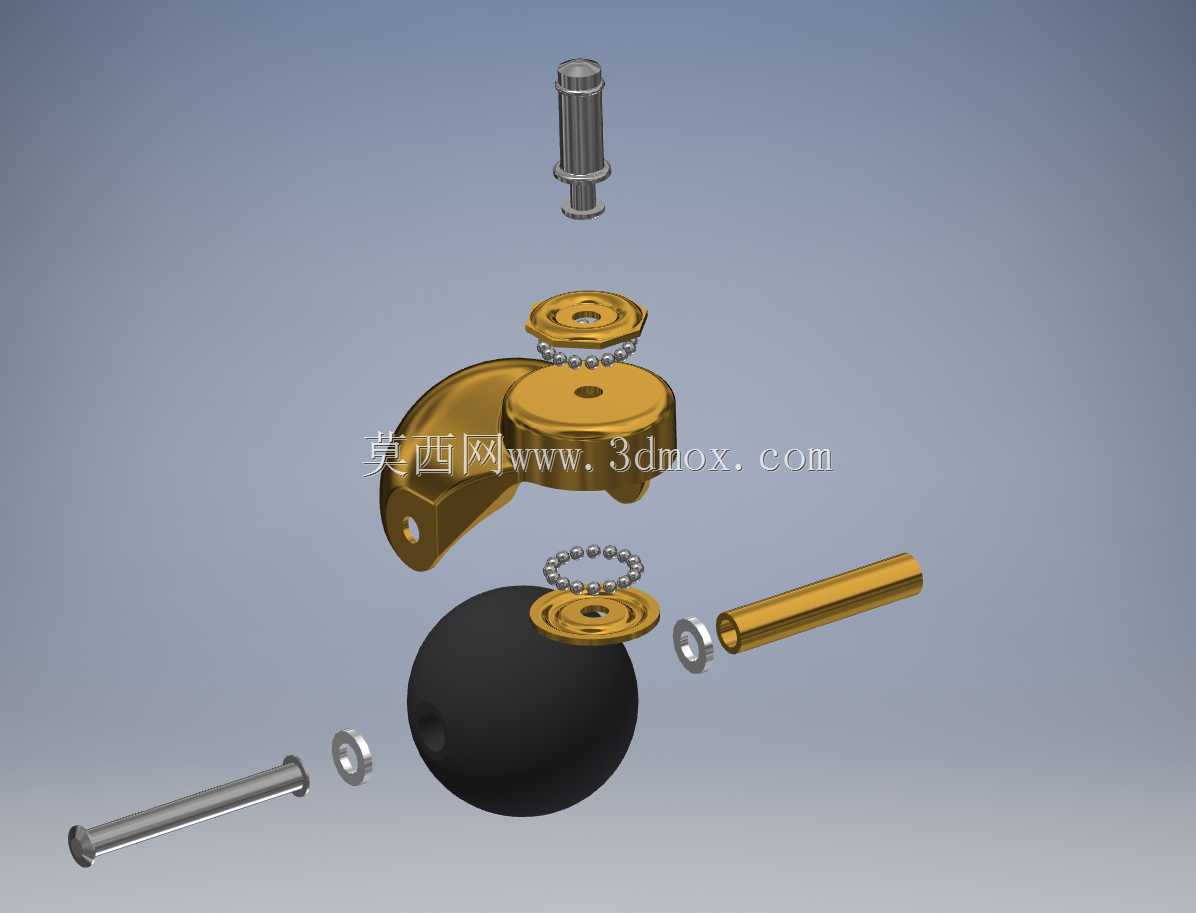

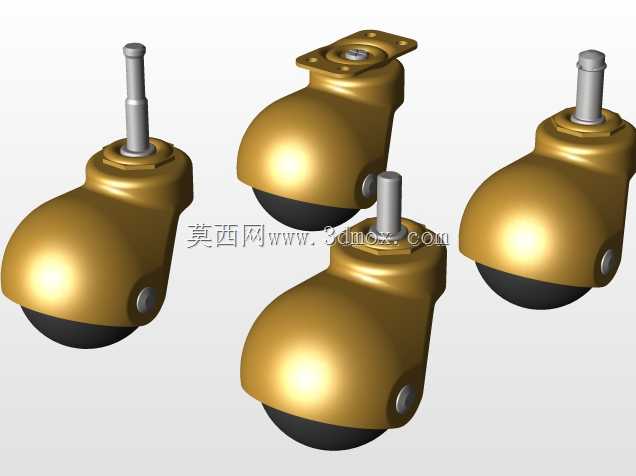

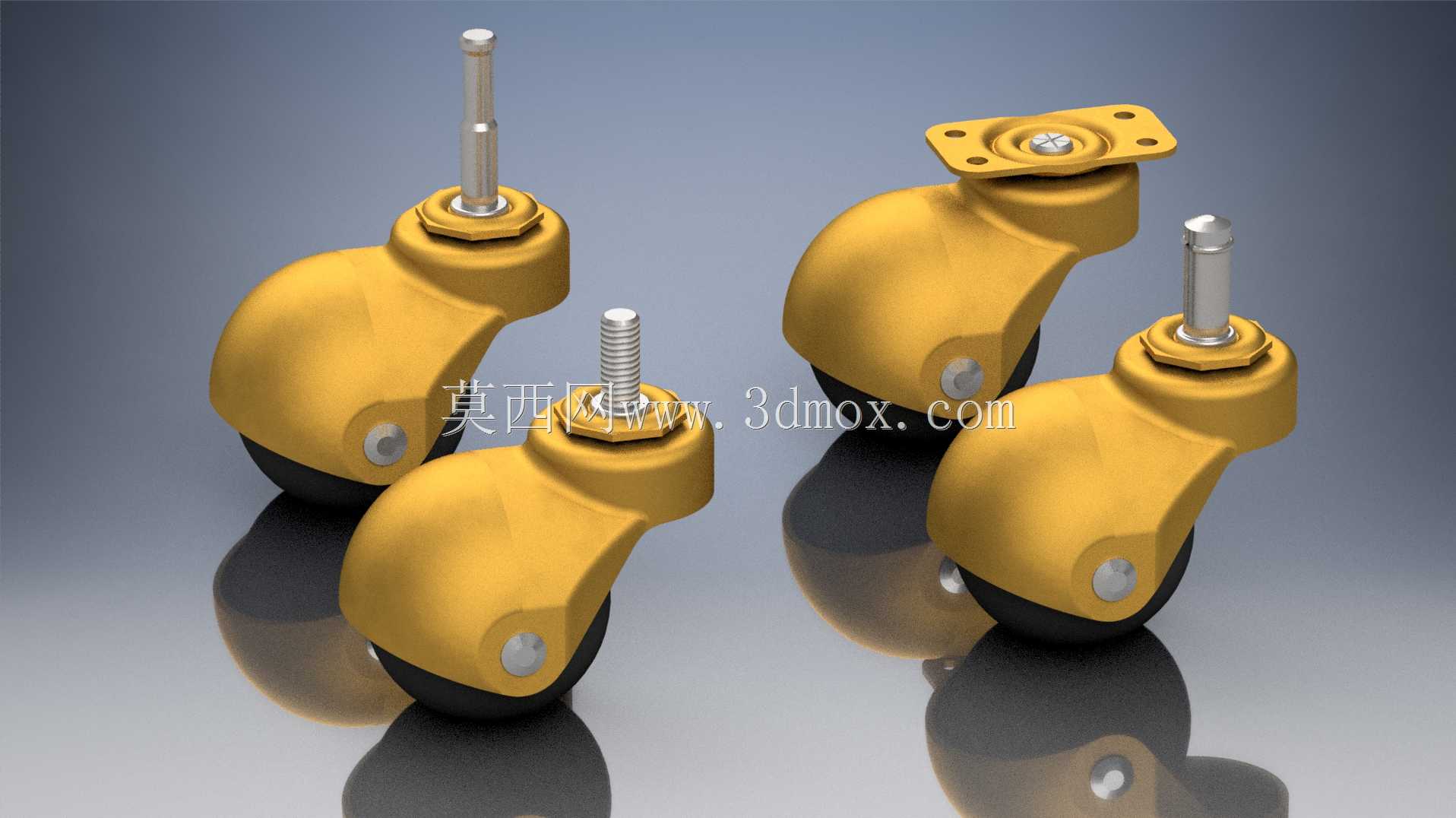

这款2英寸规格的旋转球脚轮，是面向座椅、轻型移动家具、小型置物架等轻载移动场景开发的配套五金部件，核心解决轻载场景下设备移动顺滑、转向灵活、安装适配性强的实际需求，日常使用中可承载单轮30-50kg的静载荷，完全满足民用家具、办公座椅、小型工具推车的日常承重要求。产品在设计阶段充分考虑了不同厂商的安装结构差异，一共规划了四种不同的安装适配结构，分别为螺纹杆款、夹环杆款、颈杆款、顶板旋转款，可适配市面上绝大多数座椅、移动家具的安装接口，无需额外修改安装位即可直接替换原有脚轮，大幅降低了家具厂商的配件采购与适配成本。脚轮主体采用弧形包裹式的支架结构，支架表面做了亮面金色涂装处理，既可以提升部件的外观质感，适配轻奢风格的家具与座椅设计，也能通过弧形结构对内部滚轮形成有效防护，避免日常使用中毛发、碎屑卡入滚轮与支架的缝隙，延长脚轮的实际使用寿命。滚轮采用高弹性耐磨橡胶材质，滚动过程中不会划伤木质、瓷砖等各类家居地面，同时可以有效降低滚动时产生的噪音，避免移动座椅或家具时产生刺耳声响影响周边环境。安装边界设计上，螺纹杆款采用5/16"-18UNC标准螺纹规格，安装时直接拧入对应规格的安装螺孔即可完成固定；夹环杆款与颈杆款采用插装式结构，对应不同直径的安装插孔，插入后通过卡扣或夹环即可完成锁紧，安装过程无需复杂工具，徒手即可完成替换操作；顶板旋转款采用四孔方形安装板，通过螺丝即可将脚轮固定在设备底部平面，适配底部无杆状安装位的平板类家具或置物架。转向结构采用内置钢珠的旋转轴承结构，360度旋转过程中无卡顿、无松旷，转向阻尼适中，既可以保证推行过程中方向控制稳定，也能在需要转向时灵活调整方向，不会出现转向卡滞导致的设备倾斜问题。整体结构设计紧凑，安装后突出设备底部的高度控制在合理范围内，不会过度抬高设备整体高度，保证设备放置后的稳定性，避免因脚轮过高导致的设备重心偏移、易倾倒的问题。
