铣床用钩形C型锁紧扳手结构设计

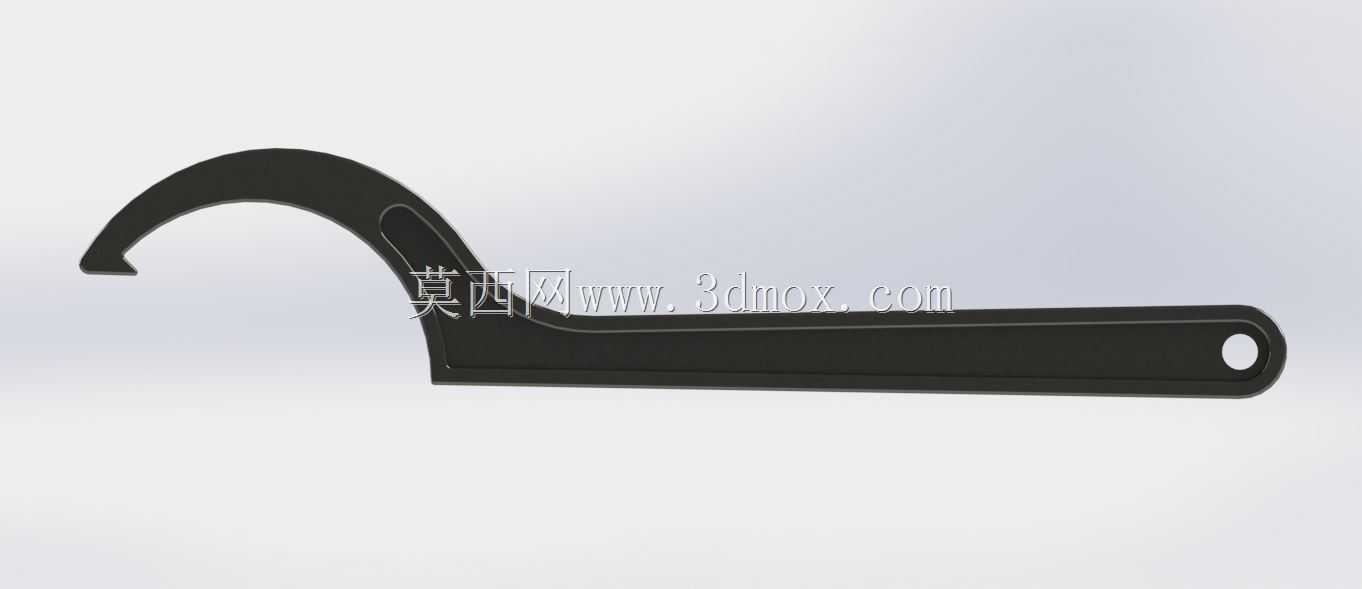

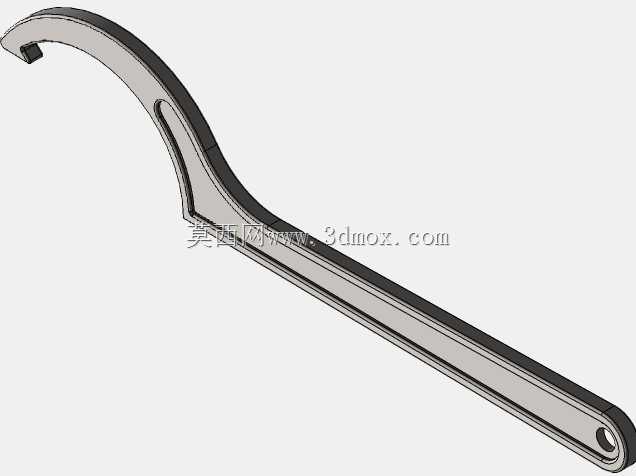

这款钩形C型扳手是面向铣床加工场景开发的专用手动操作工具，主要应用于普通立式铣床、卧式铣床的主轴锁紧螺母调节、刀杆紧固件拆装、工作台辅助锁紧机构调整等日常作业环节，也可适配其他带圆周槽或侧面孔位的圆螺母类紧固件的拆装操作，是机加工车间操作工人开展设备调试、刀具更换、日常维护工作时的常用辅助工装。从实际使用场景来看，铣床在更换铣刀、调整主轴伸出长度、紧固工作台导轨锁紧装置时，常规开口扳手或活动扳手无法卡入圆螺母外周的槽位，容易出现打滑、损伤螺母棱角的问题，而这款C型扳手的钩头结构可以精准嵌入圆螺母的定位槽或侧边孔位，配合长柄的力臂设计，操作人员只需施加较小的握力即可输出足够的锁紧或松脱扭矩，大幅降低操作时的施力强度，同时避免紧固件表面被工具损伤。在产品功能特性上，这款扳手采用一体式高强度结构设计，钩头部分做了加厚过渡处理，能够承受大扭矩操作下的载荷冲击，不会出现钩头断裂、变形的问题；手柄末端开设的悬挂孔可以方便工具在工位旁的工具架上收纳，避免工具随意摆放导致的遗失或磕碰损伤；整体表面做了发黑防锈处理，能够适应机加工车间切削液飞溅、金属粉尘附着的复杂工作环境，长期使用也不会出现锈蚀、表层脱落的问题。在设计思路层面，这款扳手的钩头曲率经过反复校准，能够完美适配铣床常用规格的圆螺母外周弧度，钩头端部的卡爪厚度控制在合理区间，既可以顺利卡入螺母的窄槽内，又保证了卡爪自身的结构强度；手柄部分采用平直长杆设计，力臂长度经过人体工学测算，操作人员单手握持时可以自然发力，不会因为力臂过短导致施力困难，也不会因为力臂过长导致操作空间受限、扭矩过载损伤螺纹。从外形尺寸与安装边界来看，这款扳手整体为扁平长条状结构，厚度控制在较薄的区间，可以伸入铣床主轴旁的狭窄操作空间内完成锁紧作业，不会被周边的主轴套筒、电机护罩等结构干涉；钩头的开口尺寸适配铣床常用的锁紧螺母规格，操作时卡爪与螺母槽位的配合间隙控制在极小范围，避免操作时出现滑脱、错位的问题，保障操作过程的稳定性与安全性。
