多角度可调式焊接定位磁吸固定夹具

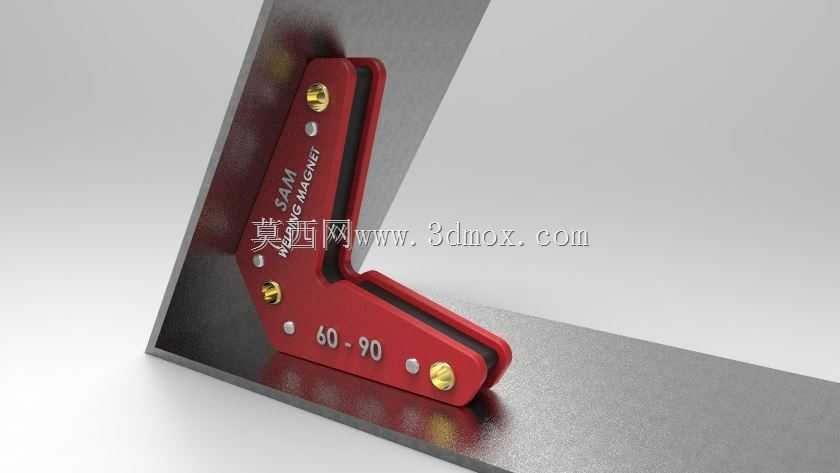

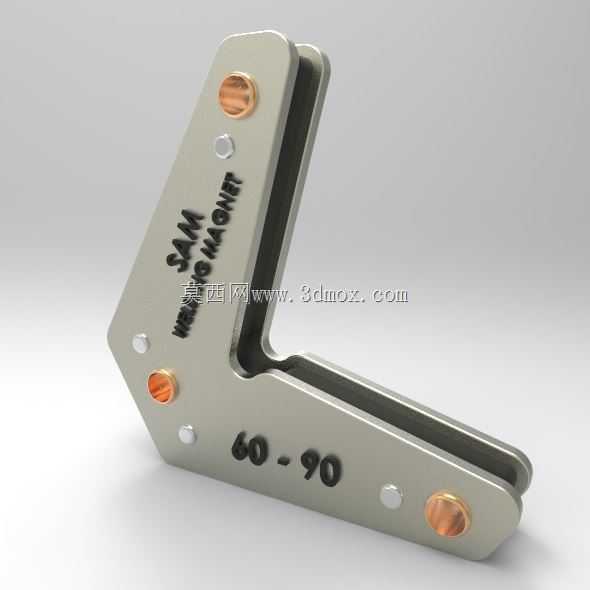

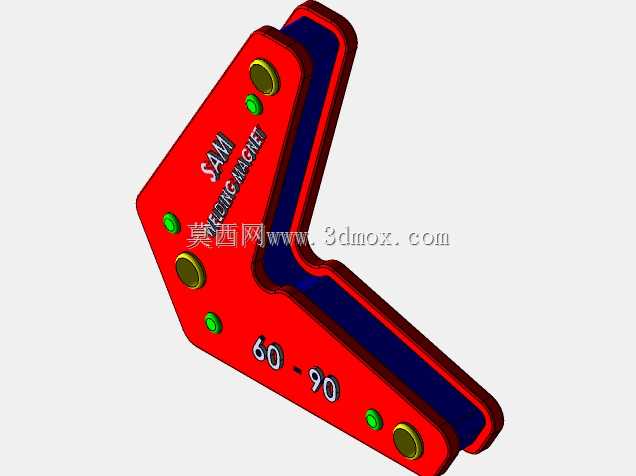

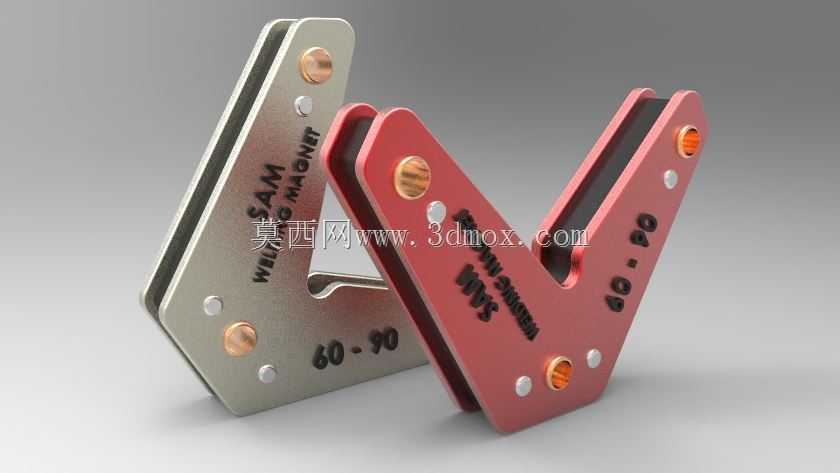

这款磁吸式焊接定位夹具，是面向金属焊接加工作业场景开发的实用工装，广泛应用于钢结构小件焊接、五金制品加工、设备维修现场、小型金属构件拼装等作业环节，能够有效解决焊接作业中多段金属型材临时固定对位难度大、人工扶持稳定性差、焊接角度易偏移的常见痛点，大幅降低焊接作业的对位辅助时间，提升焊接成型精度与作业效率。该夹具依托强磁吸附力实现无外力夹持固定，无需额外装夹紧固件即可牢牢吸附在铁质工件表面，不会对工件表面造成夹痕损伤，适配普通碳钢、铁质型材等常见焊接基材的定位需求。产品采用V型主体结构设计，可支持60度、90度等常用焊接角度的快速对位，作业时只需将待焊接的两段金属型材贴合在夹具对应的定位面上，依靠磁体吸力即可牢牢固定工件相对位置，作业人员无需持续扶持工件即可开展焊接操作，有效避免焊接过程中工件移位导致的焊缝错位、角度偏差问题，同时能让操作人员远离焊渣飞溅区域，提升作业安全性。在设计思路上，这款夹具采用双层夹片式主体结构，中间内嵌高性能永磁体，外层采用高强度金属壳体包裹，既能够隔绝焊接高温对磁体性能的影响，提升产品耐用性，也能避免焊渣粘附在磁体表面影响吸附效果；壳体上的铜质固定铆钉采用沉头式设计，保证定位接触面完全平整，不会出现凸起硌靠工件导致定位角度出现误差的问题；产品边缘做了圆弧倒角处理，避免作业过程中尖锐边角划伤操作人员。从安装边界与使用尺寸来看，这款夹具属于小型便携款定位工具，整体尺寸适配100mm宽度以内的小型型材焊接定位，作业时无需在工件上开设安装孔、也无需额外配套固定件，直接吸附在工件拼接位置即可使用，作业完成后可直接取下，不会在工件表面残留固定痕迹，可反复循环使用。相比传统的螺栓式焊接夹具、重型定位靠山，这款磁吸夹具重量轻、携带方便，切换作业点位时无需拆装紧固件，尤其适合流动维修作业、小批量多品种的五金焊接加工场景使用，能够帮助作业人员快速完成不同角度的工件对位，减少辅助作业时长，降低焊接对位的操作门槛，即使是经验不足的焊接作业人员，也能依靠夹具的定位面快速拼出标准角度的焊接构件，有效减少焊接后角度校正的工作量。
