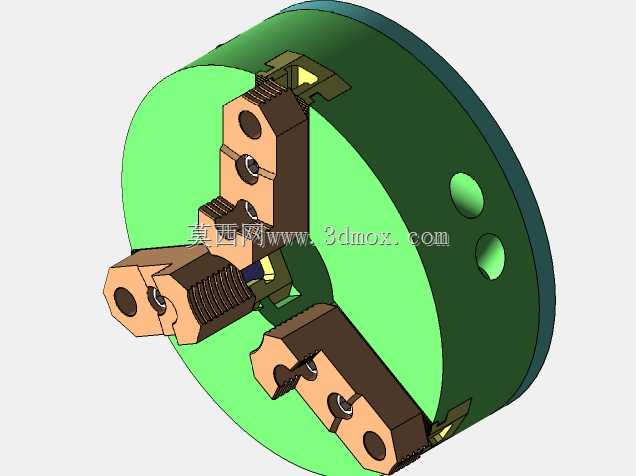

车床用三爪楔形螺旋夹紧夹头结构

该楔形螺旋夹紧机构是卧式车床主轴端配套的核心工件装夹部件，主要应用于金属切削加工场景中轴类、盘类、套类回转零件的装夹固定，在普通卧式车床、经济型数控车床的批量加工、单件修配场景中均有广泛适配性，能够在主轴高速回转切削过程中提供稳定可靠的夹紧力，避免工件受切削力作用出现偏移、甩动问题，保障加工尺寸精度与操作安全。

从实际功能来看，该机构通过楔形斜面与螺旋传动的复合作用实现三爪同步径向移动，相比普通平面螺纹卡盘，楔形结构具备力放大效应，同等输入扭矩下可输出更大的夹紧力，同时螺旋副具备可靠的自锁特性，切削过程中不会因振动出现夹爪松动退夹问题；三个夹爪沿圆周120度均匀分布，同步移动时可自动对中工件回转中心，无需反复找正即可保证工件装夹同轴度，大幅降低装夹辅助时间，适配不同直径规格的工件装夹需求，夹爪上的阶梯型装夹面可分别适配外圆夹持、内孔撑紧两种装夹模式，覆盖绝大多数常规回转零件的装夹场景。

设计层面上，该机构整体采用盘式同轴布局，主体外壳为圆盘形结构，后端设置与车床主轴法兰端匹配的安装定位止口与连接孔位，安装时可直接贴合主轴端面完成定位锁紧，整体轴向厚度控制在紧凑范围内，不会过多占用主轴轴向加工空间；内部楔形滑块与夹爪采用一体式导向配合，螺旋驱动盘布置在机构内腔，通过端面的螺旋齿槽与楔形滑块啮合，转动驱动部件时即可带动三个楔形滑块沿径向导轨同步滑动，依靠楔形面的斜度推动夹爪完成径向进给夹紧，导向面均采用大接触面积的滑动配合结构，可均匀分散夹紧力与切削载荷，避免局部应力集中导致部件变形磨损，夹爪与楔形滑块采用可拆分连接结构，磨损后可单独更换夹爪，降低后期维护成本。

安装边界方面，该机构整体最大外径适配常规中型车床的主轴端安装尺寸，前端夹爪的径向行程覆盖常用加工零件的直径范围，安装后整体回转半径不超出车床主轴允许的最大回转直径，不会与车床床身、刀架部件产生运动干涉，内部传动部件均设置在封闭壳体内，可阻挡切削碎屑、切削液进入传动副，延长机构使用寿命。
