重型液压软管电动卷管收纳装置

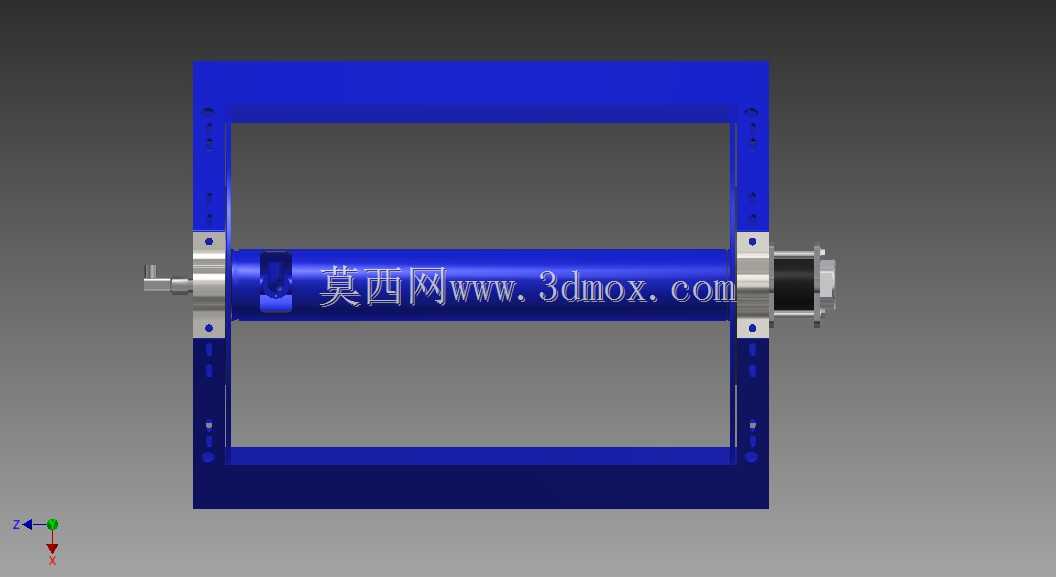

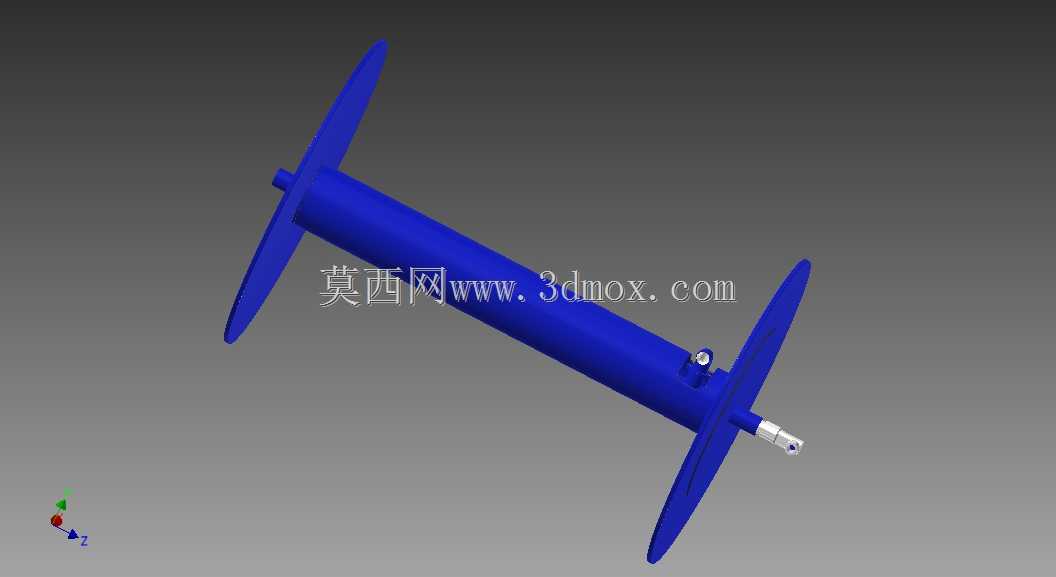

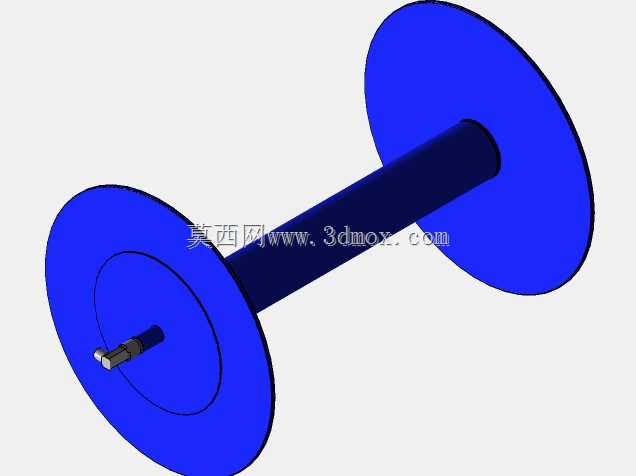

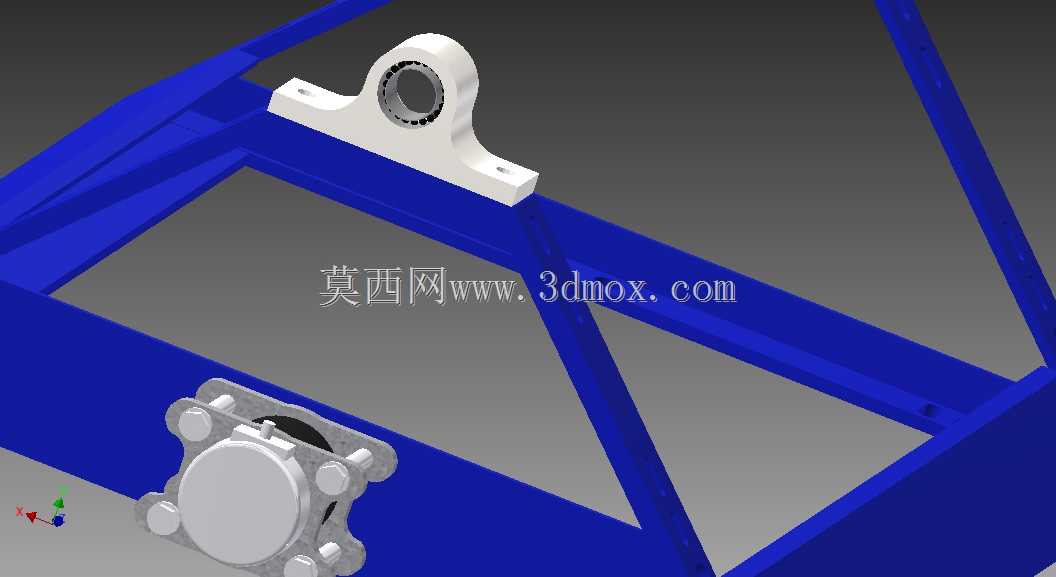

该款重型液压软管电动卷筒主要面向工程机械维保、重型液压设备作业、厂区液压站集中供液、户外工程施工液压动力输送等场景设计，用于解决大口径高压液压软管长距离布设后收纳杂乱、拖拽磨损、人工收卷劳动强度大的痛点，可适配W-45-1/4型重型液压软管的收放作业，在液压动力作业场景中能够实现软管的有序收纳与顺畅放出，避免软管长期暴露在外受碾压、腐蚀、弯折老化，有效延长高压液压软管的使用寿命，降低管路耗材更换成本。设备整体采用框架式底座结构，主体卷筒为双侧挡边的圆柱形辊筒结构，双侧挡边直径大于卷筒主体直径，能够在收卷过程中对软管形成侧向限位，避免软管在卷绕过程中从辊筒侧边脱出，保证卷绕过程中软管排布整齐。卷筒侧端配套驱动单元，可通过电动驱动实现卷筒的正反向转动，完成软管的自动收卷与放卷作业，无需人工手动盘绕软管，大幅降低作业人员的劳动强度，提升管路布设与收纳的作业效率。底座采用带安装孔的折弯型材焊接结构，安装孔位沿底座支腿纵向排布，可适配不同安装基面的固定需求，既可以通过螺栓固定在移动工程车辆、液压动力站的机架上作为随动配套部件，也可以固定在车间固定工位作为定点管路收纳装置，安装边界适配性较强。设计过程中充分考虑重型液压软管的自重与卷绕张力，卷筒主体采用厚壁筒体结构，双侧挡边与筒体、底座支架的连接位置做了加强处理，能够承受满管状态下软管的重量与收卷过程中的拉力，避免长期使用后出现结构变形。驱动单元与卷筒的连接位置设置有传动衔接结构，可保证动力传输稳定，同时在卷筒侧端设置有管路接头安装位，可在收卷过程中保持液压管路的连通状态，无需反复拆装管路接头，减少接头拆装带来的密封失效风险。卷筒的辊筒直径经过匹配设计，能够保证软管卷绕过程中的弯曲半径符合重型液压软管的最小弯曲半径要求，避免卷绕过程中软管出现过度弯折导致的内部钢丝层断裂、内胶层损坏等问题，保障液压管路的使用安全性。底座的支架结构预留了足够的操作空间，便于软管接头的连接与日常维护检查，整体结构紧凑，在保证结构强度的前提下尽可能压缩设备整体占用空间，便于在狭小的设备安装空间内完成布设。
