钻轴承座用手动快夹式钻模结构

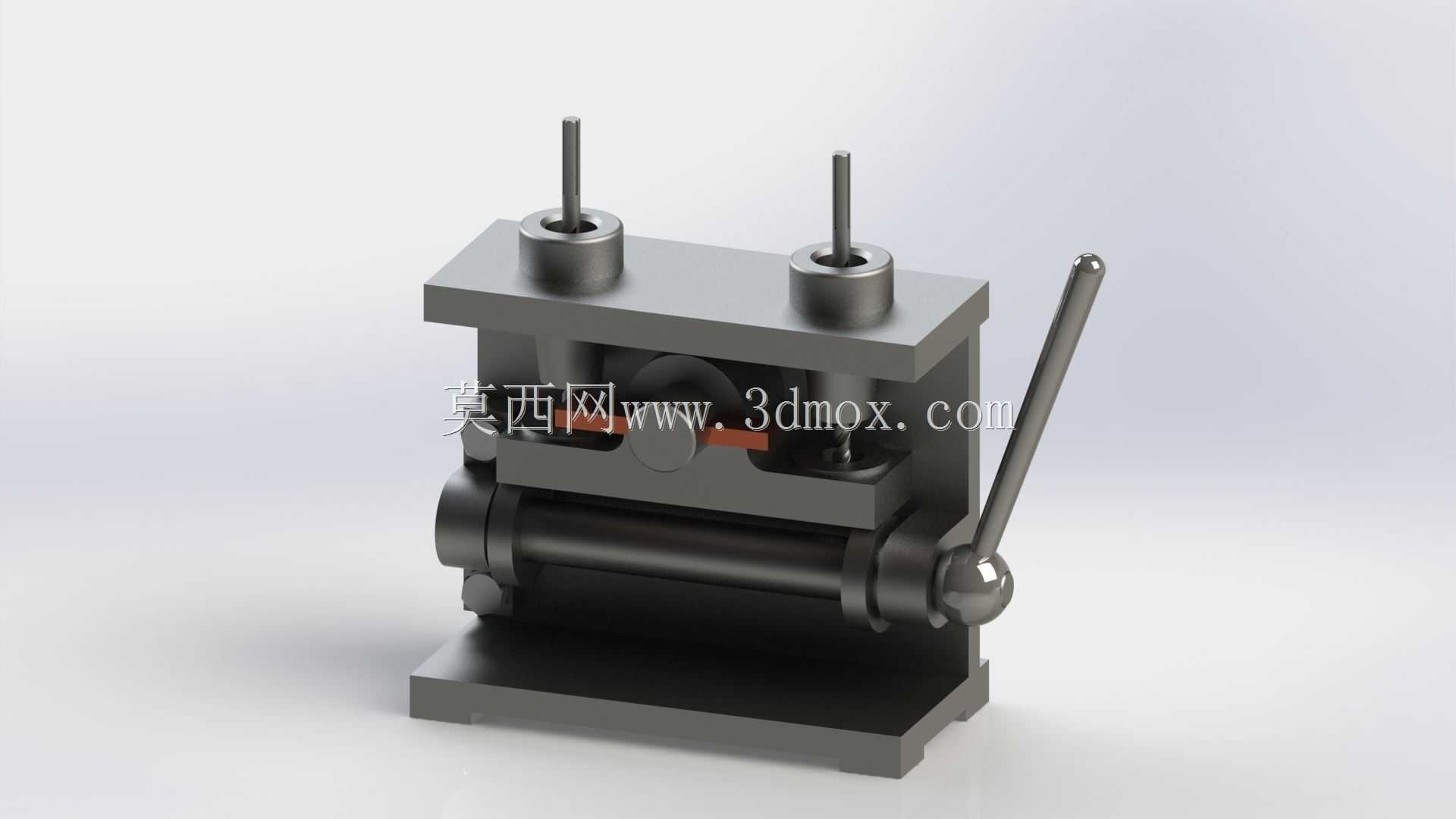

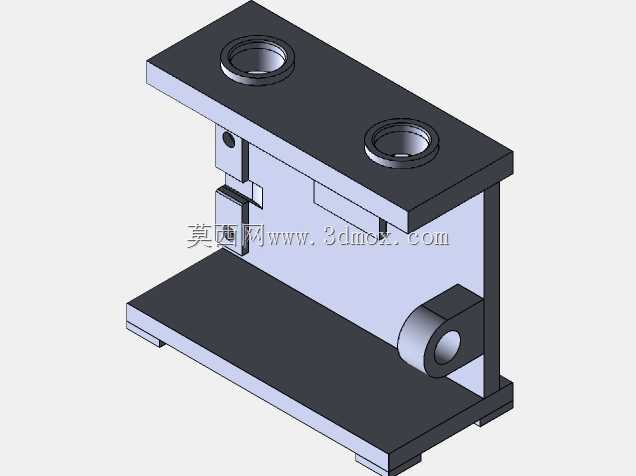

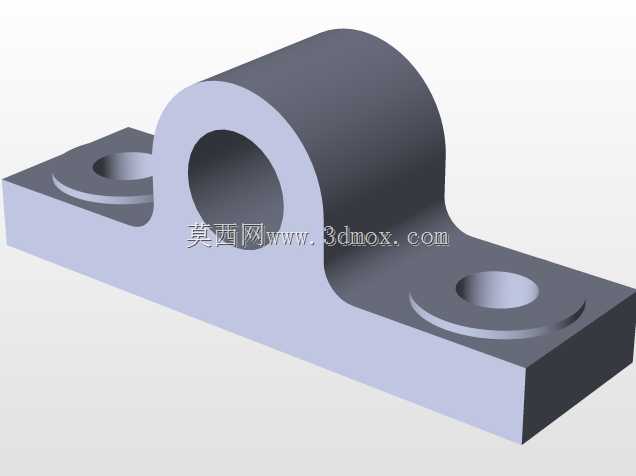

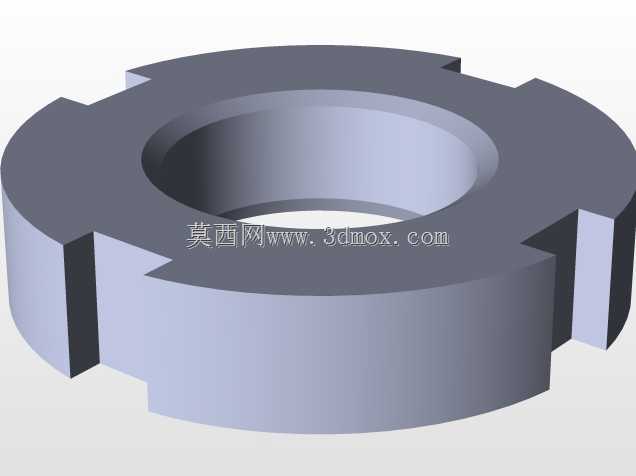

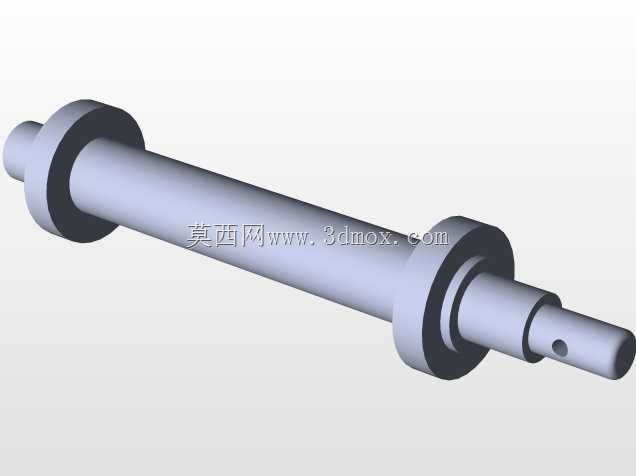

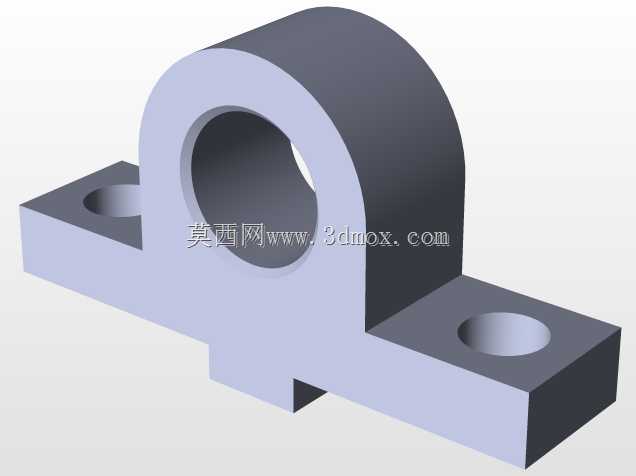

该钻模是轴承座零件孔加工工序中配套使用的专用工装，主要应用于中小批量轴承座生产、设备维修车间轴承座配件加工的钻削作业场景，可直接安装在台钻、立式钻床的工作台上使用，无需复杂调试即可快速完成待加工轴承座的装夹定位，解决轴承座类零件钻孔时定位偏差、装夹效率低、孔位同轴度难保证的常见加工痛点。从功能特性来看，这款钻模采用手动偏心夹紧结构，侧面配置的球形手柄操作力臂经过优化设计，操作人员单手即可完成工件的夹紧与松脱动作，相比传统螺栓压板装夹方式，单件装夹耗时可缩短六成以上，大幅降低钻削工序的辅助作业时长。钻模上部设置的两个钻套导柱结构，采用高精度导套与钻模板过盈配合装配，可根据待加工孔径更换对应规格的可换钻套，钻套轴线与工件待加工孔位完全重合，钻孔过程中可对钻头起到精准导向作用，有效避免钻头入钻时的偏移抖动，保证加工孔的位置度、垂直度公差满足轴承座装配要求，降低孔位超差导致的零件报废率。在设计思路上，这款钻模采用分体式模块化结构，整体分为底座、下定位座、夹紧机构、上钻模板四个核心部分，底座采用加厚铸铁材质，底部设置标准T型槽安装位，可适配不同规格钻床工作台的装夹尺寸，安装边界可覆盖绝大多数台式、立式钻床的工作台装夹范围；下定位座根据轴承座的外形轮廓设计仿形定位面，工件放入后可自动完成径向与轴向定位，无需额外找正；夹紧机构采用偏心轮与压块联动结构，夹紧行程适配常规厚度的轴承座零件，夹紧力稳定可靠，钻削过程中不会出现工件松动移位的情况；上钻模板通过导柱与底座连接，开合行程足够，方便工件的取放操作。整体结构紧凑，外形尺寸适配常规小型零件的加工需求，日常维护仅需定期给导柱、偏心转轴加注润滑脂即可长期稳定使用，非常适合多品种小批量的轴承座零件加工场景使用，可有效提升钻孔工序的加工精度与作业效率，降低对操作人员的技能要求，新入职操作人员经过简单讲解即可独立完成装夹加工作业。
