配电板用带通道塑料接线盒结构设计

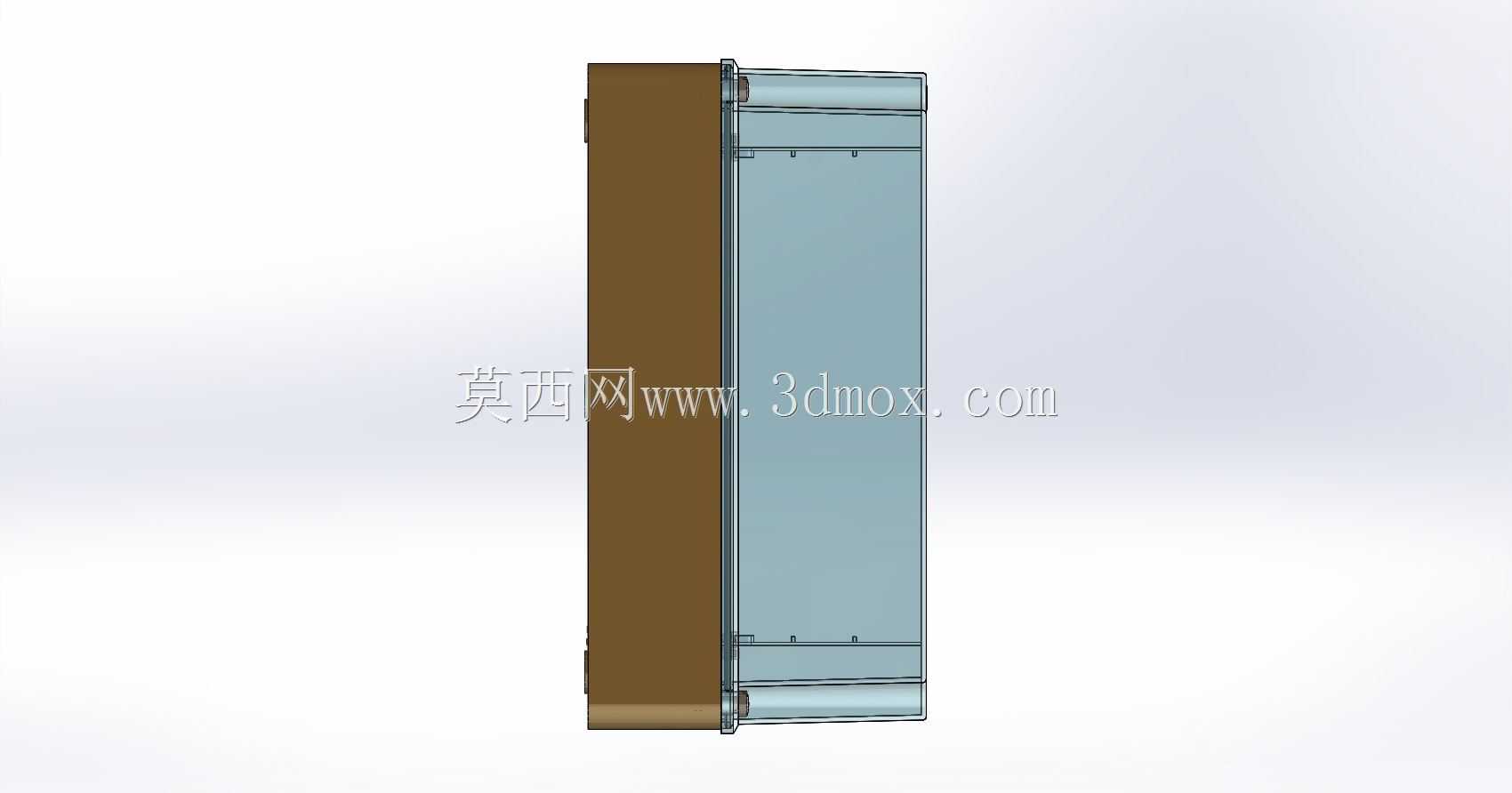

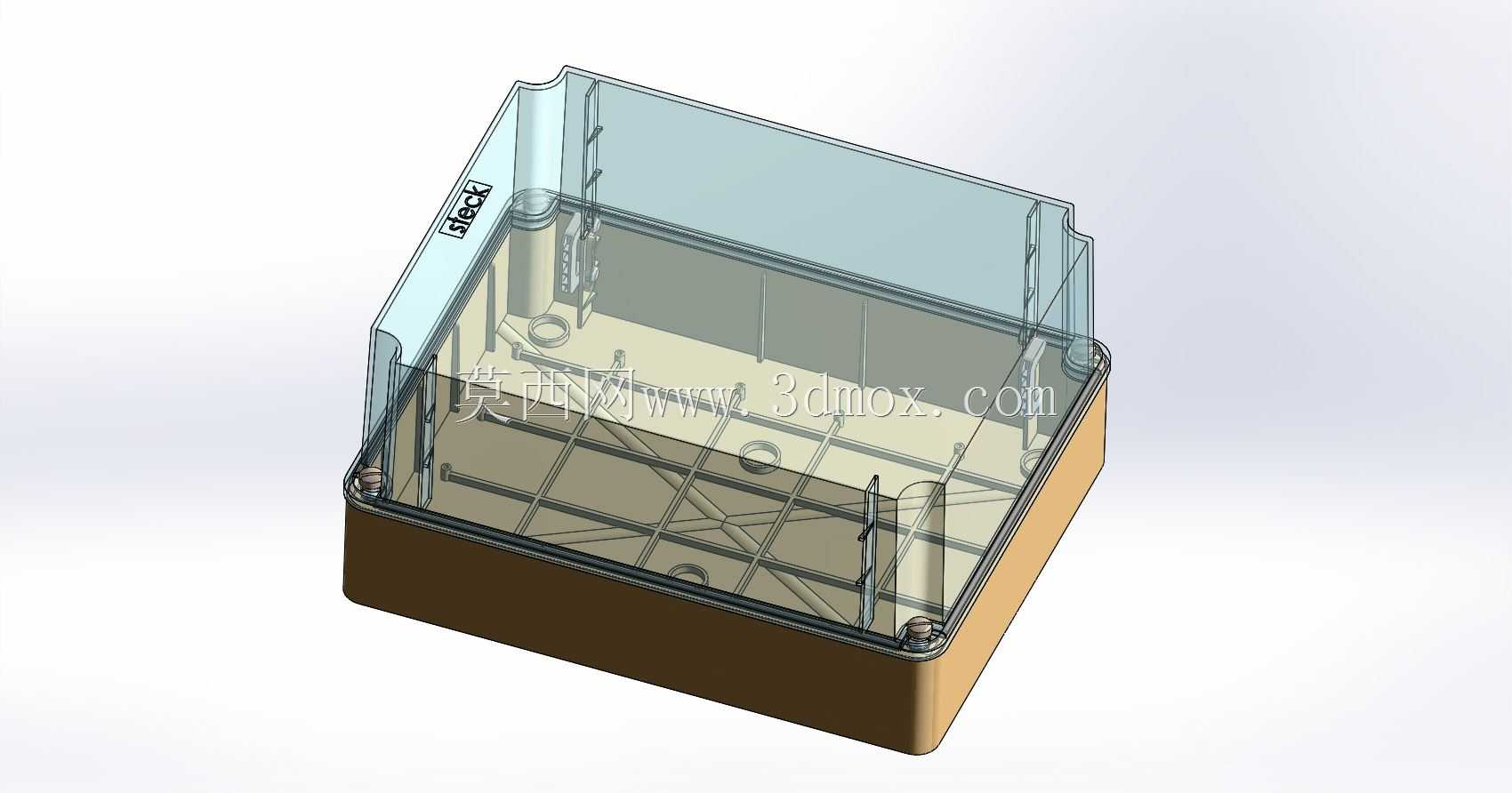

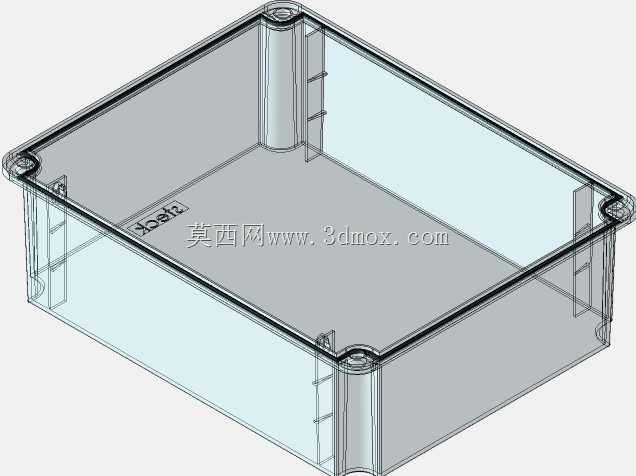

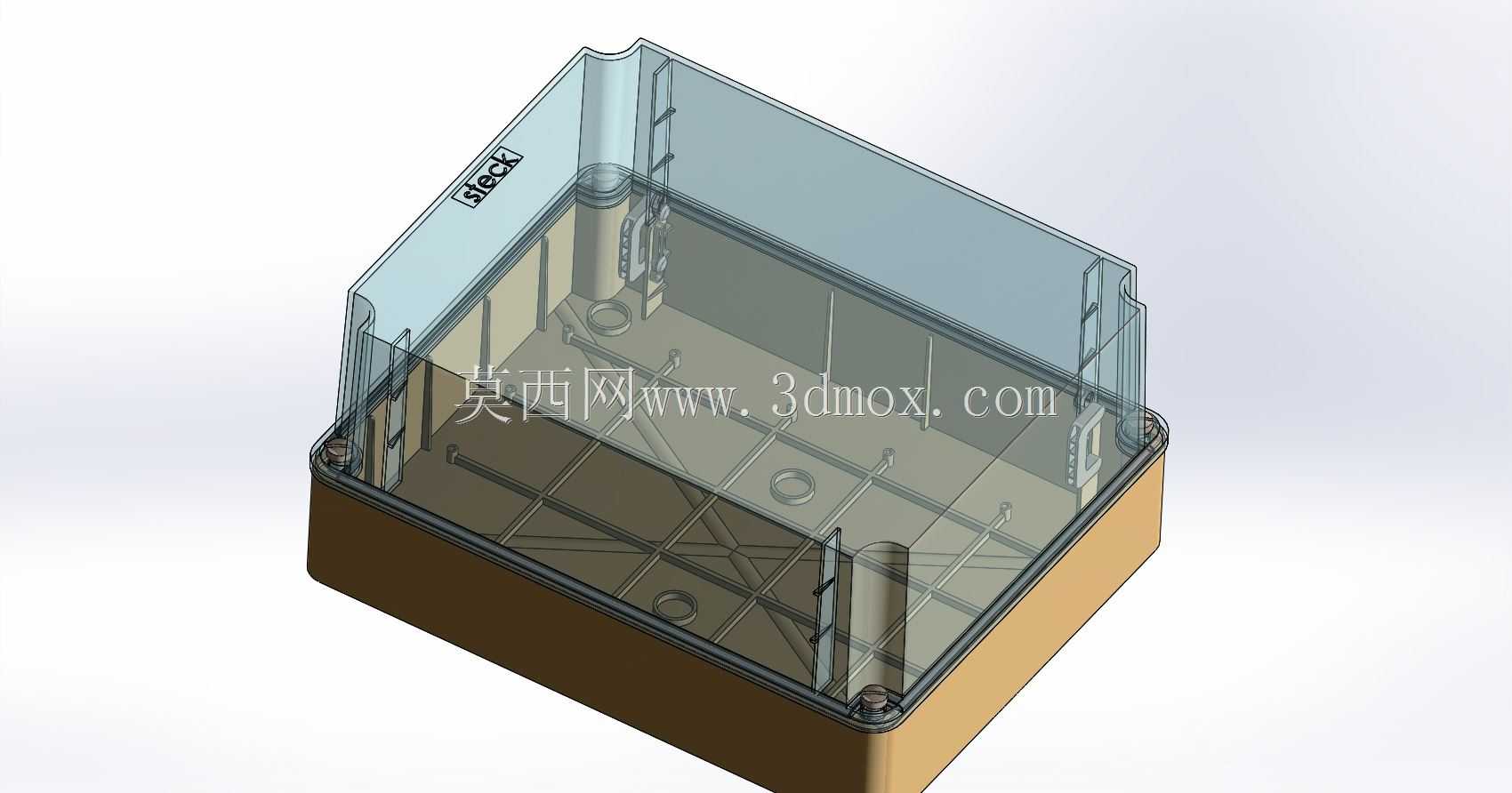

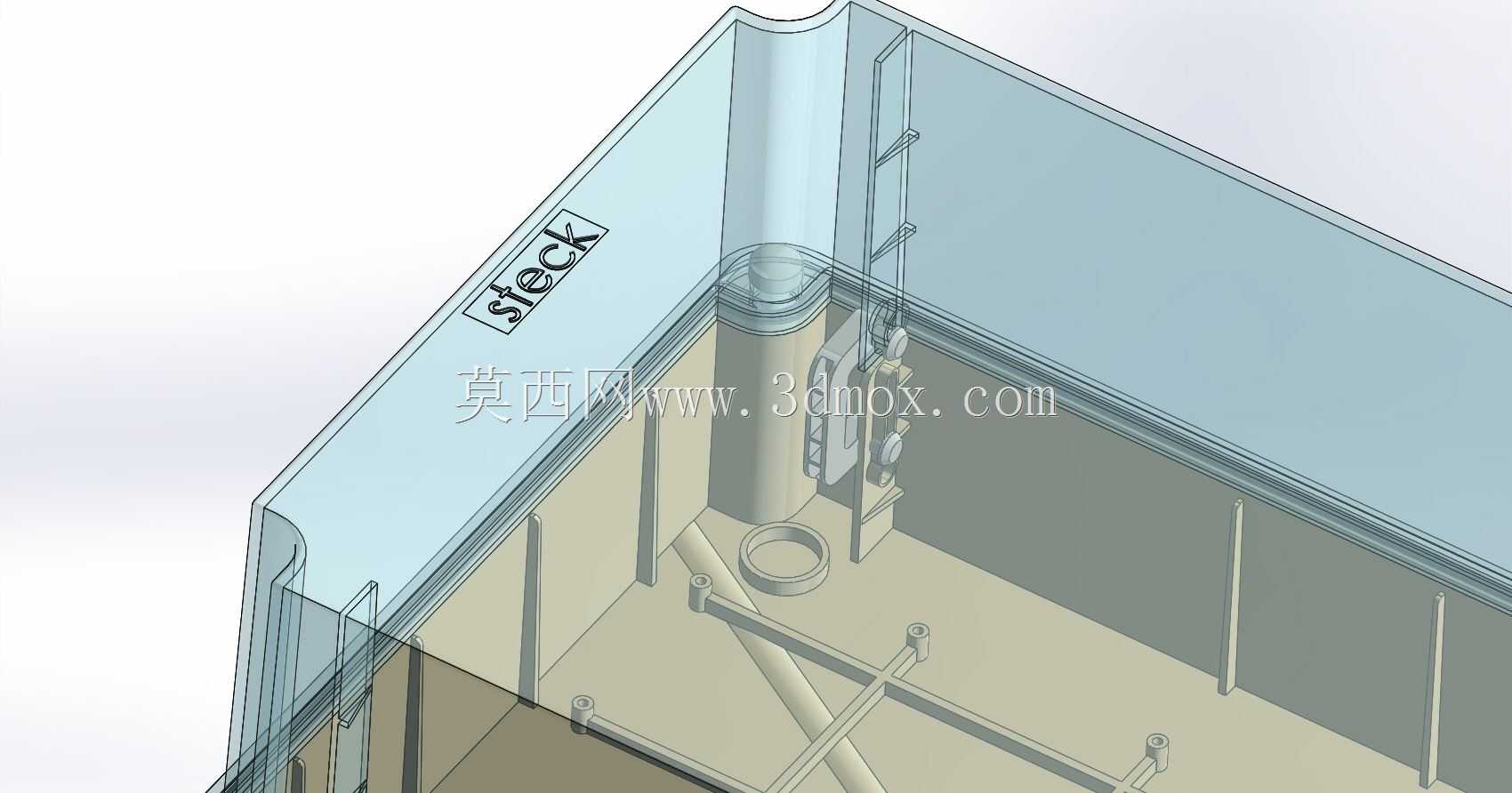

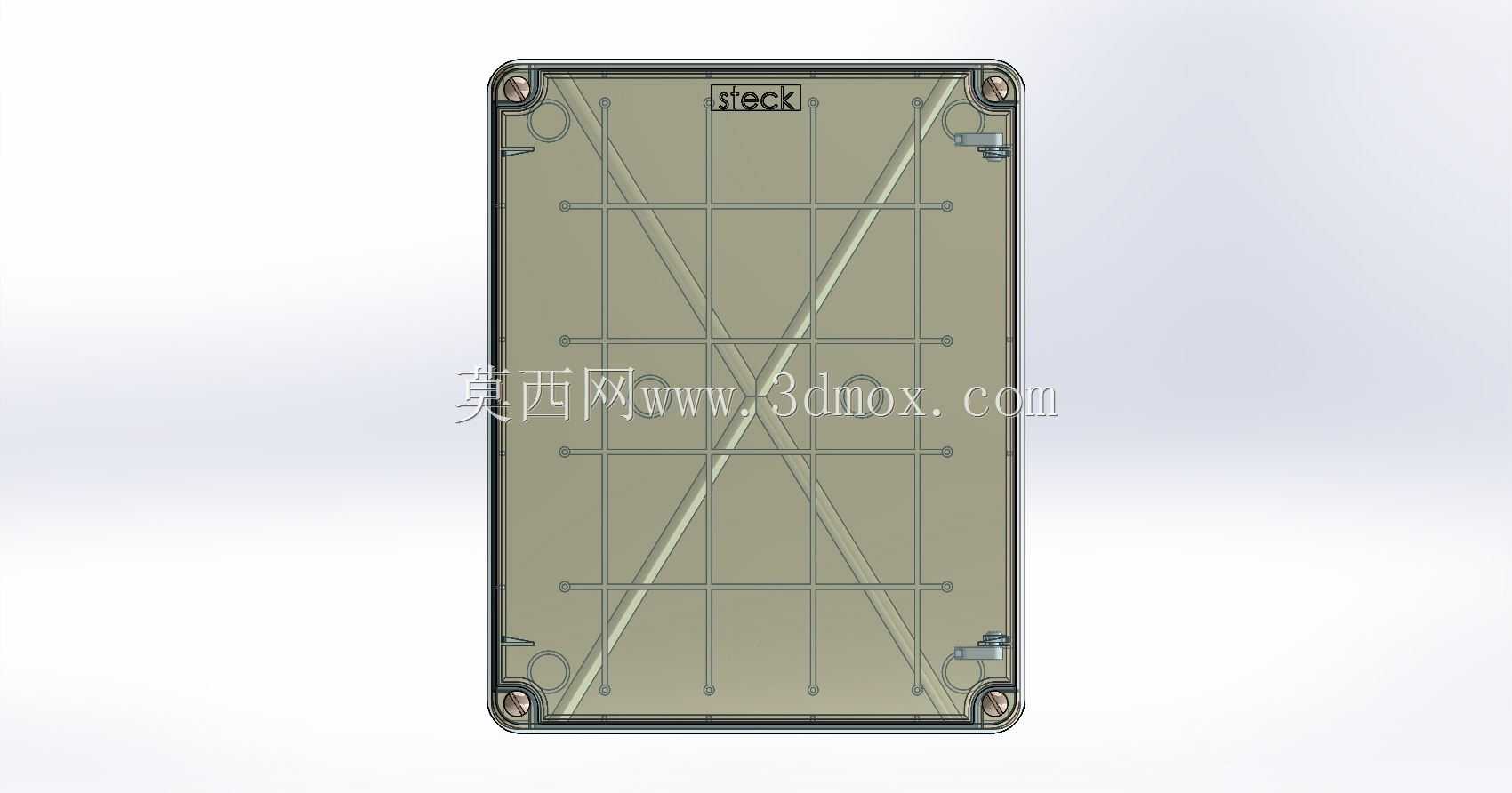

这款塑料接线盒主要应用于低压配电系统的配电板配套场景，是工业配电、建筑电气布线环节中用于线缆转接、分线接驳、电气节点防护的专用配套部件，能够为内部的接线端子、接驳导线提供可靠的物理防护，隔绝外界粉尘、潮气以及意外触碰带来的电气安全隐患，适配多回路线缆的集中分线与走线需求。从实际用途来看，该接线盒可直接嵌入或固定安装在配电板的预留安装位，承接外部进线与配电板内部回路出线的转接作业，盒体预留的多通道结构能够实现不同线径、不同回路线缆的分层走线，避免多组线缆在盒内交叉堆叠带来的散热不佳、线路干扰问题，同时规整的走线通道也能大幅降低后期线路检修、回路调整的操作难度，运维人员无需完全拆解盒内走线即可快速定位对应回路节点。在功能特性设计上，盒体采用上下扣合的装配结构，底座与上盖的配合边缘做了阶梯式止口设计，配合边角的紧固螺丝点位，能够实现稳定的压合密封，满足常规配电场景下的防尘防溅防护需求；盒体内部设置了多组纵横交错的加强筋结构，既能够提升塑料壳体的整体抗形变能力，避免安装紧固过程中壳体出现翘曲、开裂问题，也能为内部的接线端子排、线缆固定座提供对应的安装定位支撑；上盖采用半透明可视材质，运维人员无需打开盒盖即可快速观察内部接线的状态，及时发现接线松动、积尘过热等异常情况。在设计思路层面，这款接线盒充分考虑了配电板安装空间的边界限制，整体外形规整无外凸的冗余结构，390x310x187的外形尺寸能够适配多数标准配电板的预留安装舱位，安装孔位设置在底座的四个边角位置，与配电板安装面的接触受力均匀，不会出现安装后壳体倾斜的问题；盒壁预留的通道位置做了圆滑的倒角处理，避免线缆穿设过程中被塑料锐边割破绝缘层，同时通道的尺寸预留了充足的穿线余量，能够同时容纳多组不同线径的线缆穿入，满足多回路分线的使用需求。整体结构设计兼顾了防护性能、安装便捷性与运维便利性，能够适配各类固定式配电板的线缆接驳防护需求，在工业厂房配电、建筑楼宇配电、设备配套电控系统等场景中都能发挥稳定的线路防护作用。
