工业级压紧式快速把手锁结构设计

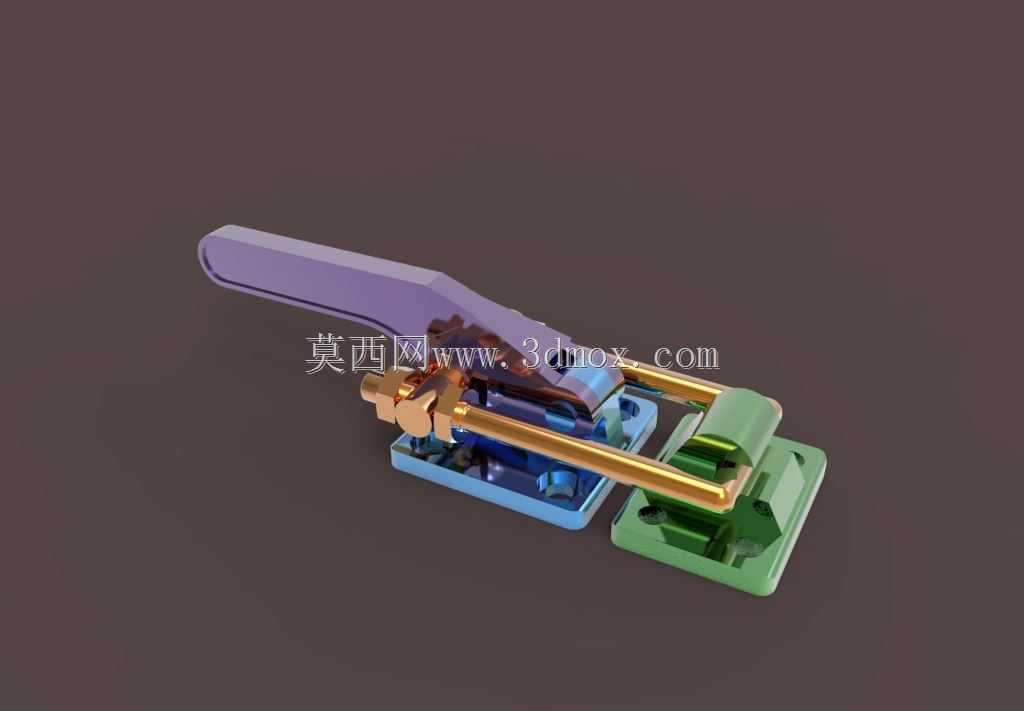

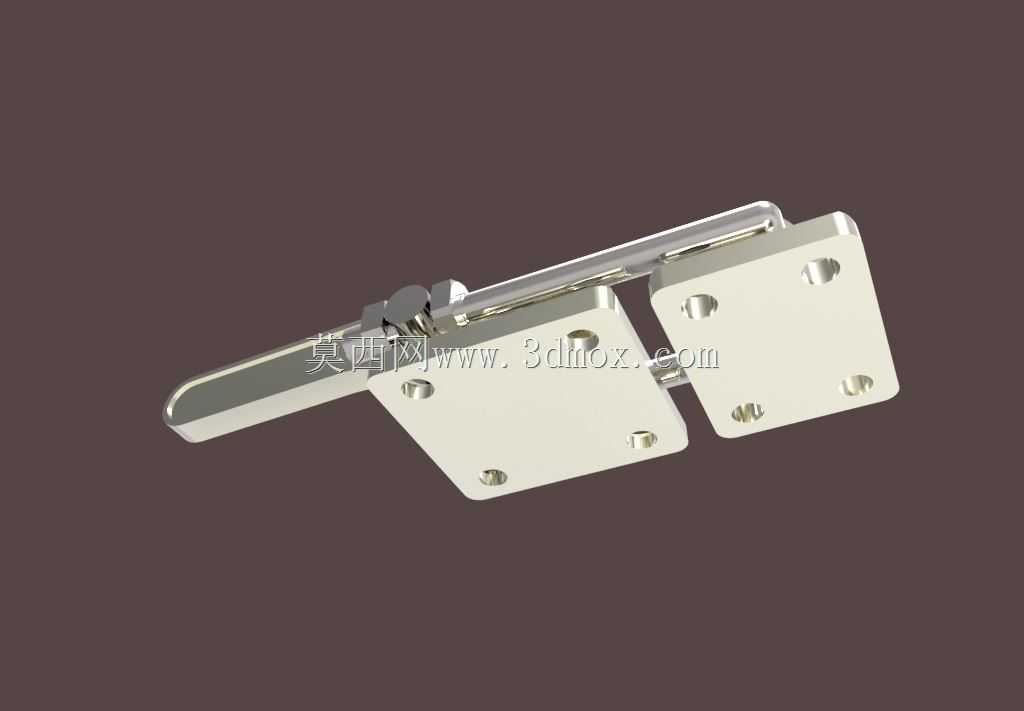

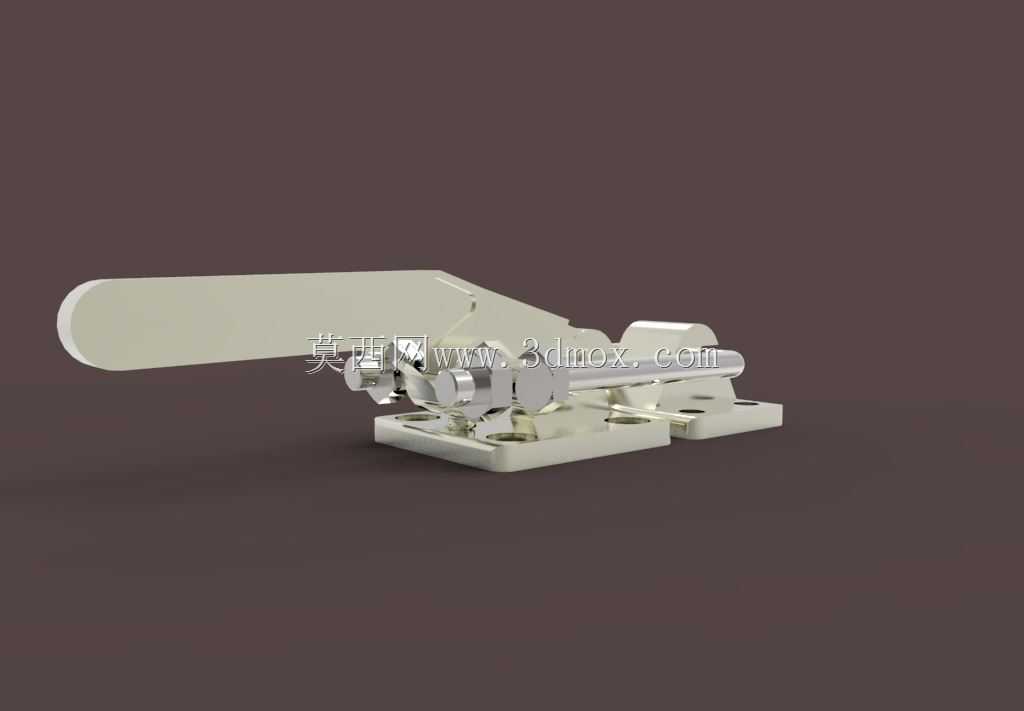

这款压紧式把手锁属于工业快速锁紧类五金构件，主要应用在工业生产场景中的工装夹具定位、设备检修门快速启闭、小型箱体舱盖锁紧、生产线治具快速压紧等环节，能够替代传统螺栓紧固方式，大幅降低反复拆装的操作耗时，在电子装配工位、小型设备检修舱、木质/金属工装治具台、仓储密封箱等场景中都能适配使用，操作人员无需借助额外工具，仅通过扳动把手即可完成锁紧与解锁动作，单步操作耗时不超过两秒，能够有效提升产线换型、设备日常维护的作业效率。从功能特性来看，该锁具采用杠杆压紧原理设计，扳动紫色握持把手时，联动的两根横向金色导杆会带动前端绿色锁紧座产生横向位移，配合底座上的定位卡槽实现过死点锁紧，锁紧状态下能够提供稳定的持续压紧力，不会因为设备运行产生的小幅振动出现松脱情况，解锁时反向扳动把手即可快速释放压紧力，整个操作过程顺滑无卡滞，把手表面做了圆弧过渡处理，长时间握持操作也不会出现硌手的问题。设计过程中优先考虑了操作的人机工程学与安装适配性，把手的长度经过反复校核，既保证扳动时的力臂长度足够，让操作人员无需施加过大的力就能达到额定压紧力，又不会因为力臂过长导致锁具整体占用空间过大；两个安装底座分别设置了沉头安装孔，能够适配M4-M6规格的紧固件，安装时可以直接通过螺栓将底座固定在安装平面上，不需要额外加工复杂的安装槽位，降低了现场安装的加工难度。外形尺寸方面，锁具整体处于紧凑布局状态，锁紧状态下整体长度控制在常用安装边界范围内，宽度与高度都适配小型工装、薄型舱门的安装空间要求，安装时仅需要在两个固定底座位置预留对应的安装孔位，锁紧座的活动行程经过精准计算，既保证足够的压紧行程补偿安装面的公差间隙，又不会因为行程过大导致锁具超出安装边界出现干涉。结构上所有活动铰接位置都做了间隙配合设计，长期反复使用也不会出现磨损卡滞的问题，导杆表面做了耐磨处理，能够承受上万次的往复扳动操作而不出现明显的磨损量，底座与锁紧座采用差异化的结构设计，既区分了固定端与活动端的功能，也让整体外观更具工业设计质感，不同部件的配色区分也能让操作人员快速识别操作部件与固定部件，降低误操作的概率。
