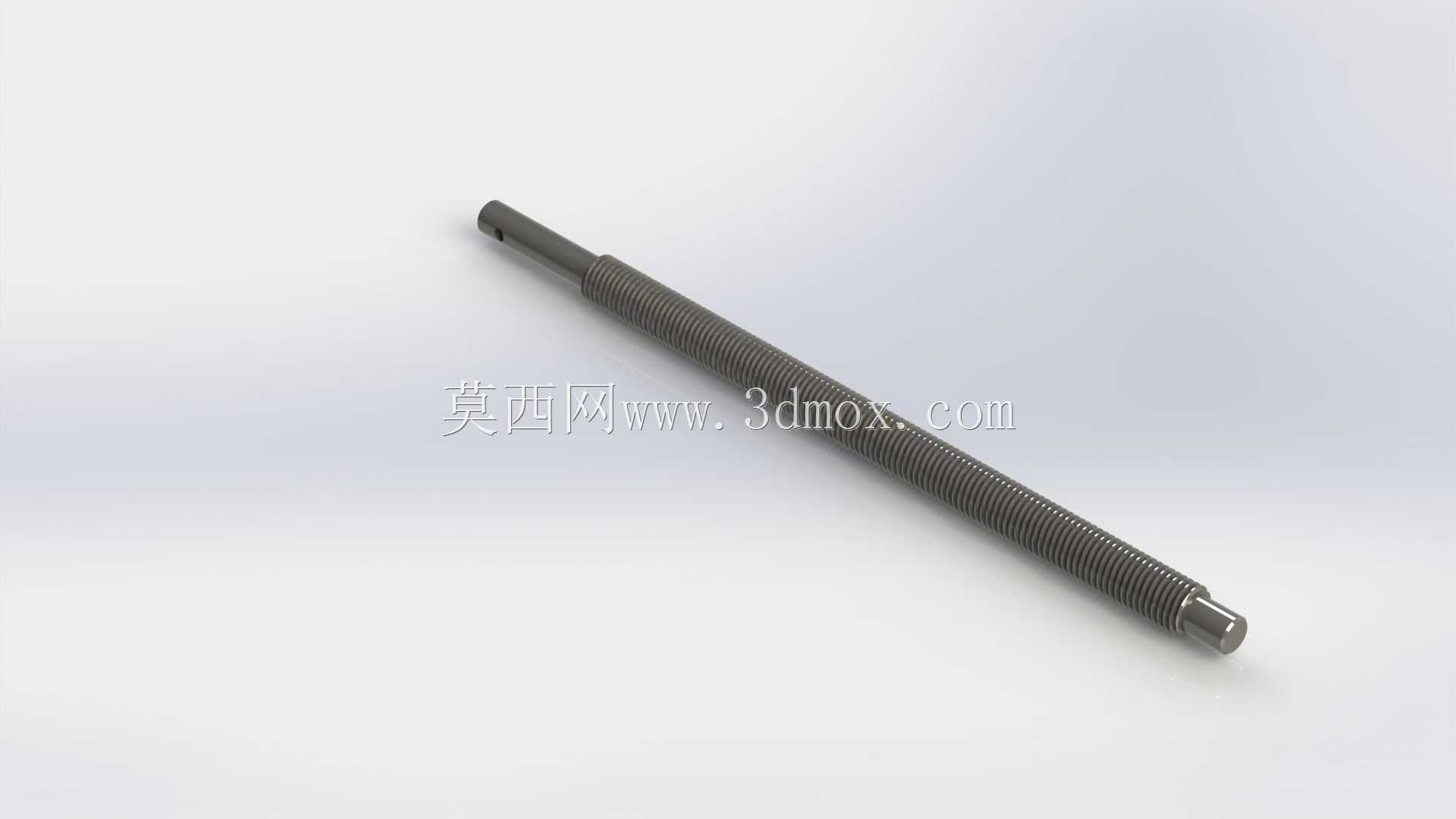

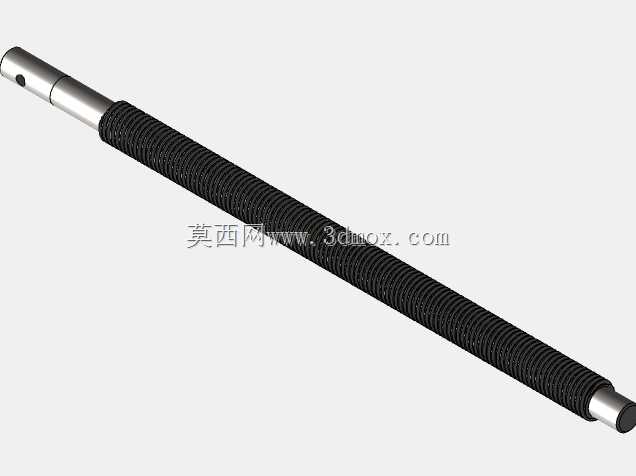

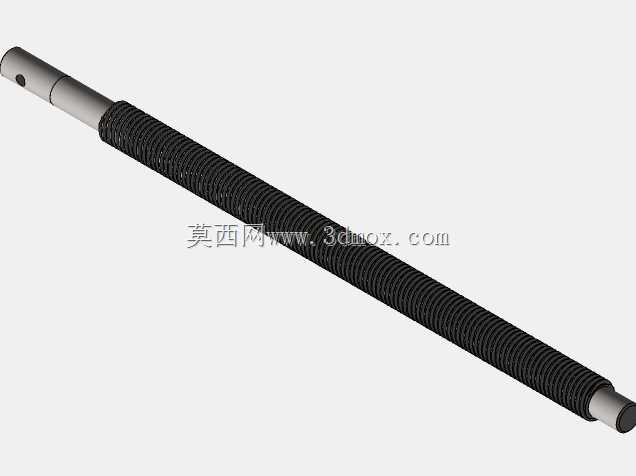

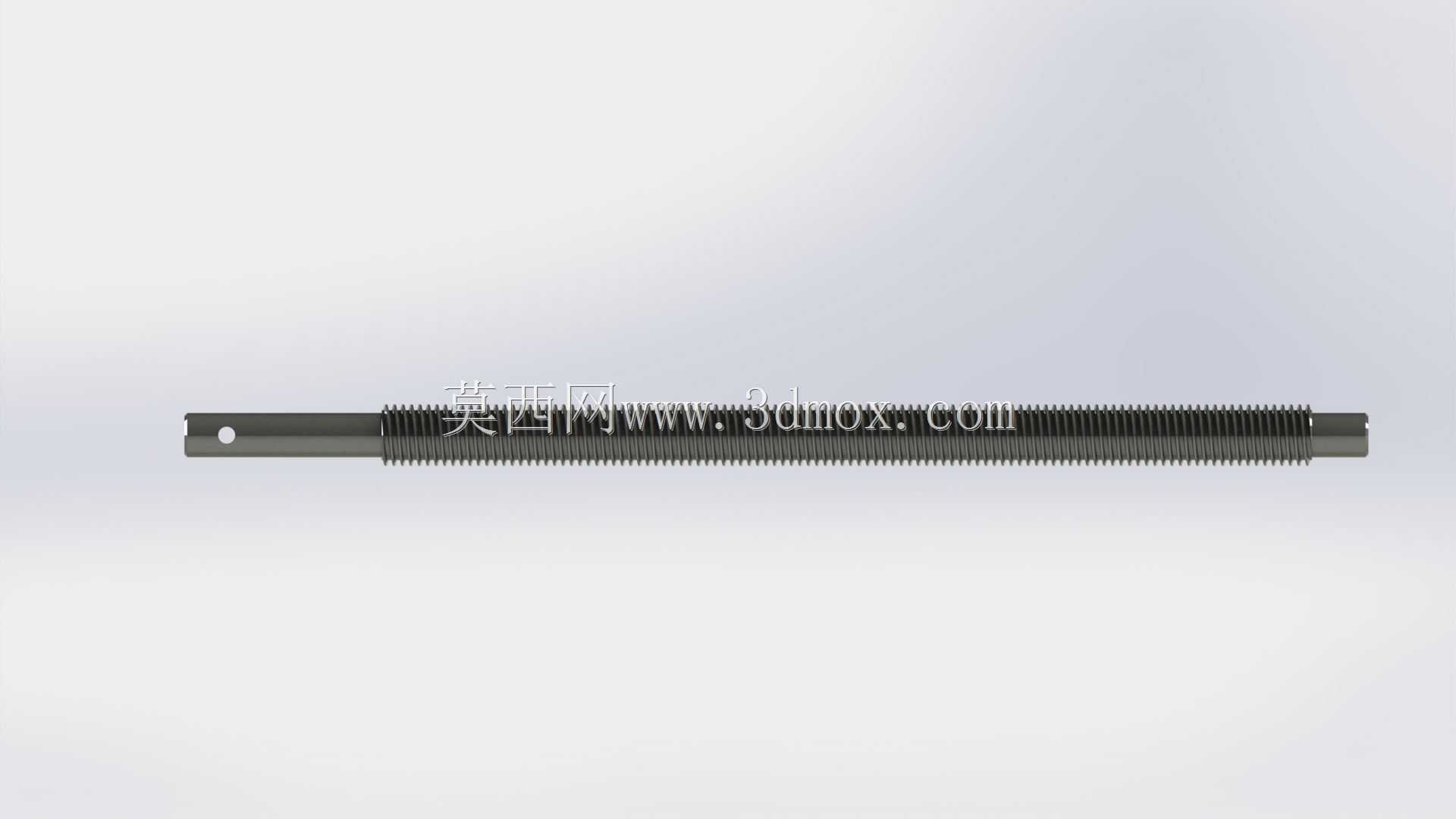

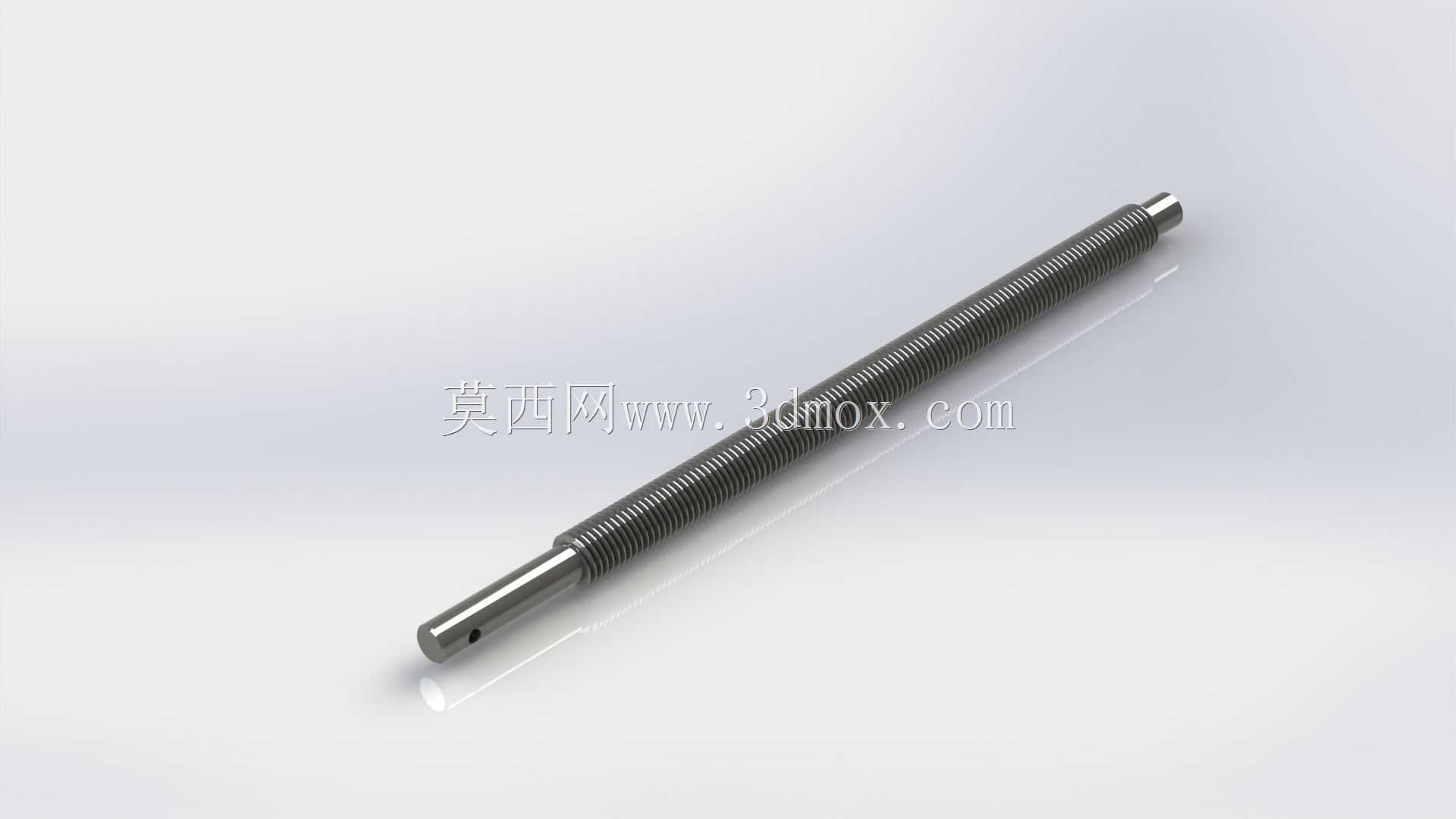

M22双开端梯形螺纹传动螺杆

这款梯形螺纹螺杆是机械传动系统中常用的核心执行零件，主要应用于各类需要直线往复运动、进给调节或位置锁紧的工业场景，在普通机床进给机构、工装夹具调节装置、小型升降平台、阀门启闭驱动结构、轻工设备的张力调节模块中都能见到这类零件的身影，它依靠梯形螺纹的牙型特性，既可以传递稳定的轴向推力，也能实现精准的位置微调，相比普通三角螺纹紧固件，梯形螺纹的牙型角更小，螺纹接触面的受力分布更均匀，承载能力更强，传动过程中的磨损更均匀，能够承受更大的轴向载荷，同时具备一定的自锁性能，在低速轻载的传动场景下无需额外加装锁紧结构即可保持位置稳定。这款螺杆采用双开端M22x3梯形螺纹设计，杆体两端预留了光轴安装段，端部加工有径向销孔，用于安装限位销或者传动连接件，能够适配不同的安装支座与驱动端连接结构，光轴段的直径略小于螺纹大径，方便装配时穿过安装孔位，也能与铜套、直线轴承等支撑件配合实现顺畅的轴向滑动。设计过程中重点考虑了螺纹的受力均匀性，双开端的螺纹起始结构让螺杆在往复运动过程中，无论正向还是反向进给都能保持一致的传动啮合状态，避免单起始端螺纹在长期单向受力后出现偏磨问题，螺纹牙侧的粗糙度控制在合理区间，既保证传动过程中的顺滑度，也预留了足够的润滑脂存储空间，降低长期运行的磨损速率。安装边界上，螺杆的总长度适配常规中型调节机构的行程需求，两端光轴段的长度可以根据实际安装支座的宽度进行适配调整，径向销孔的位置与尺寸匹配标准圆柱销的装配公差，装配时只需将两端光轴穿入支撑座的导向孔，通过端部销孔连接驱动手轮或者动力输出端，即可完成整套传动结构的搭建，螺纹段全程无退刀槽的设计让螺杆的有效行程最大化，能够在有限的杆体长度内实现更长距离的直线传动，杆体端部的倒角处理也方便装配时顺利拧入配套的梯形螺母，避免装配过程中刮伤螺母内螺纹。在实际使用场景中，这类螺杆常配合锡青铜材质的梯形螺母使用，利用铜质螺母的自润滑特性与耐磨性能，进一步提升整套传动副的使用寿命，针对不同的使用环境，还可以在螺纹表面涂抹锂基润滑脂或者二硫化钼润滑脂，降低传动阻力，减少运行噪音，在一些需要频繁调节的工装场景中，这款螺杆的梯形螺纹牙型能够承受频繁的正反转冲击载荷，不会出现普通三角螺纹容易滑牙的问题，稳定保持调节精度与锁紧力，是中小型机械传动与调节结构中性价比极高的基础传动零件。
