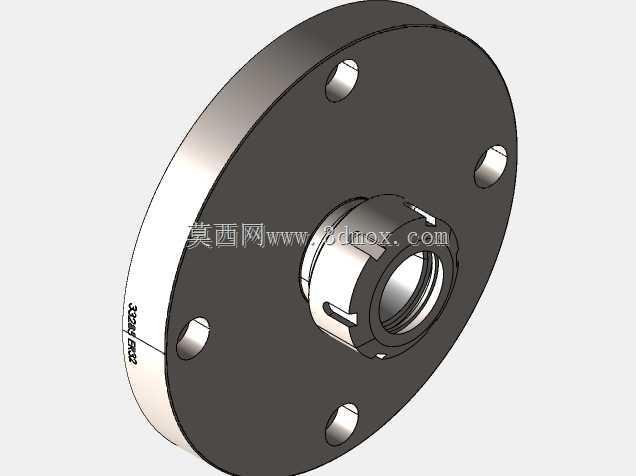

Tormach机床主轴法兰连接锁紧组件

该法兰连接锁紧组件主要应用于数控加工中心、小型精密铣床的主轴端刀具装夹配套场景，是机床主轴与刀柄之间实现刚性连接、精度保持的核心配套部件，在金属切削加工、精密零件铣削、钻孔攻丝等加工工序中承担着定位锁紧、传递扭矩、保证回转精度的关键作用。从功能特性来看，该组件采用法兰盘与锁紧螺母一体化配合的结构设计，法兰盘端面上均匀分布的六个安装通孔可直接与主轴端面的定位螺孔完成刚性对接，安装时可通过螺栓均匀锁紧，保证法兰盘与主轴端面的贴合度，避免高速回转时出现端面跳动超差的问题。中部集成的锁紧螺母结构带有对称的锁紧卡槽，可配合专用勾头扳手完成锁紧操作，螺母内孔设置的标准螺纹可与ER型刀柄的外螺纹精准配合，实现刀柄的轴向拉紧，保证刀柄与主轴锥孔的紧密贴合，有效抑制加工过程中的刀具振颤，提升切削加工的表面质量与尺寸稳定性。从设计思路来看，该组件充分考虑了小型数控设备的安装空间限制，整体采用盘式紧凑结构，法兰盘外缘做了倒角过渡处理，既避免安装时边缘锐边划伤操作人员，也能减少高速回转时的风阻与动平衡偏差。法兰盘厚度经过精准计算，既保证足够的结构刚性，承受切削过程中的径向切削力与轴向进给力，又不会过度占用主轴端的轴向安装空间，适配多种规格的刀具装夹需求。锁紧螺母部分采用了开槽防松设计，锁紧后可通过卡槽配合防松卡环避免螺母在高速回转、切削振动的工况下出现松脱，保障加工过程的安全性与可靠性。从安装边界来看，法兰盘的安装孔采用圆周均布设计，孔位公差严格匹配标准主轴端面的安装孔距，安装时无需额外进行孔位适配加工，可直接完成装配。组件的中心通孔与主轴内孔保持同轴，保证刀柄穿过时的同轴度要求，锁紧螺母的外径尺寸控制在法兰盘外径范围内，安装后不会超出法兰盘的外缘轮廓，避免与周边的机床护罩、冷却管路等部件产生干涉，适配Tormach系列小型数控铣床的主轴安装尺寸，可直接替换原有同规格的法兰锁紧组件，无需对机床主轴端进行额外改造。该组件的结构设计兼顾了刚性、精度与安装便捷性，能够满足小型精密加工场景下长时间连续切削的使用需求，有效保证刀具装夹的重复定位精度，降低加工过程中的刀具跳动误差，提升零件加工的合格率。
