螺旋输送机中间支撑接头轮毂结构

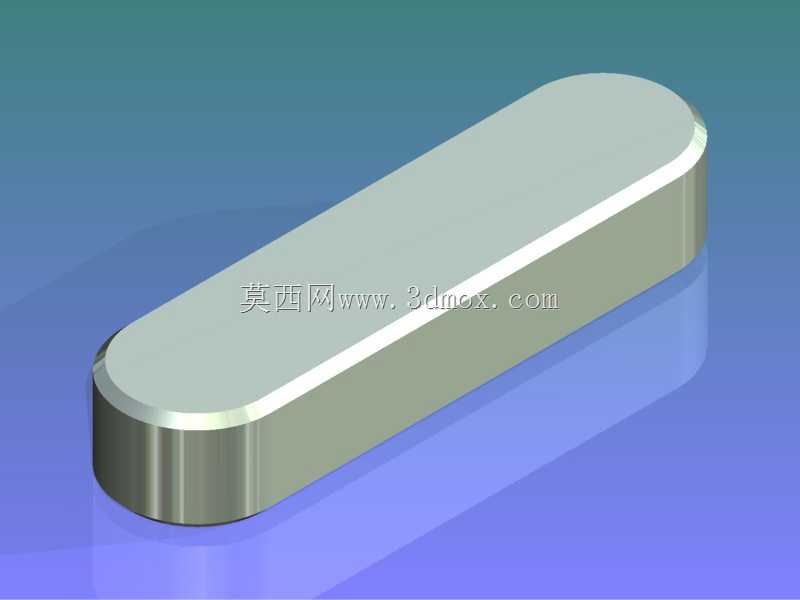

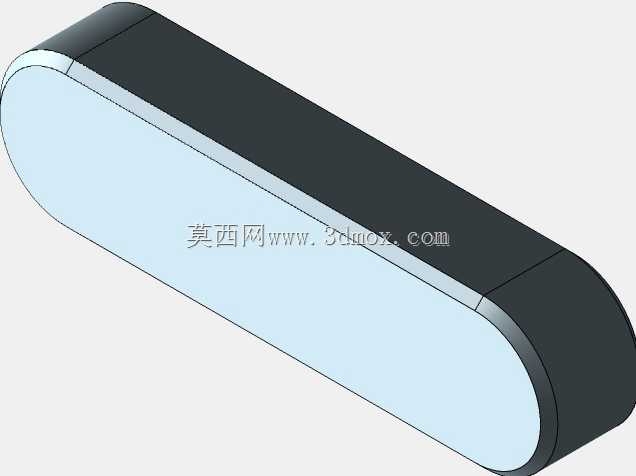

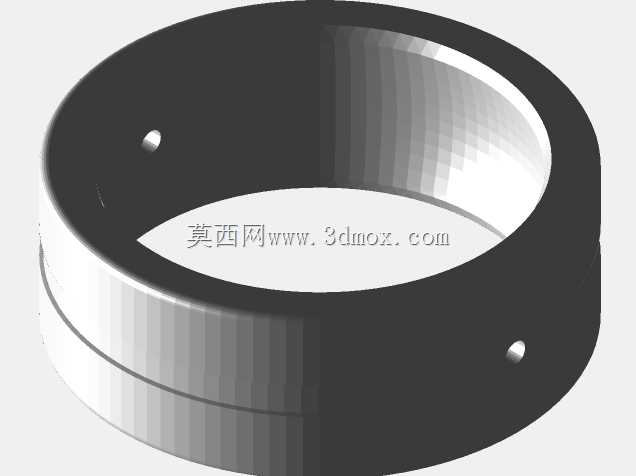

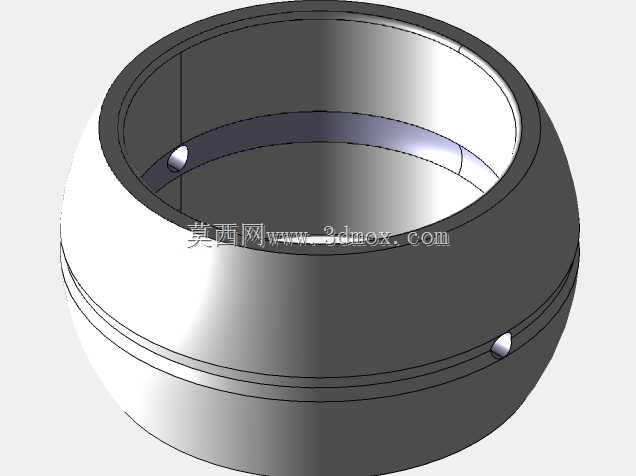

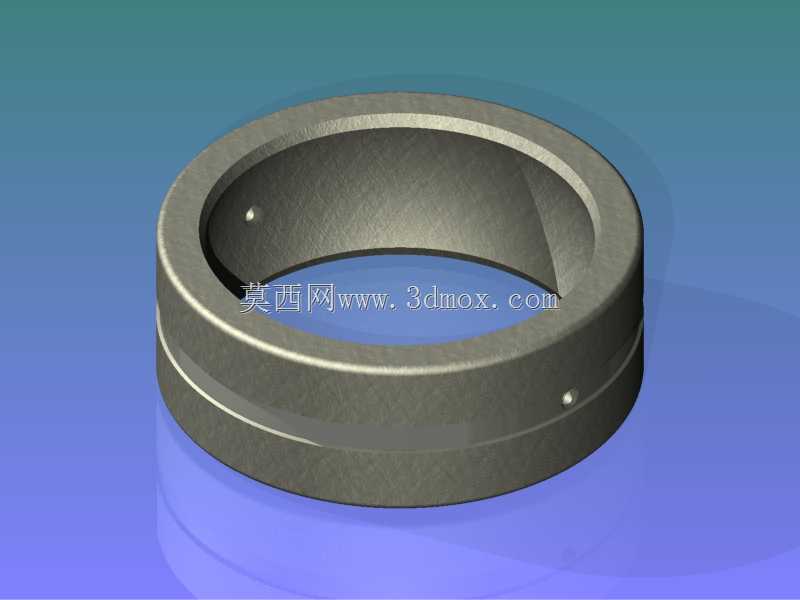

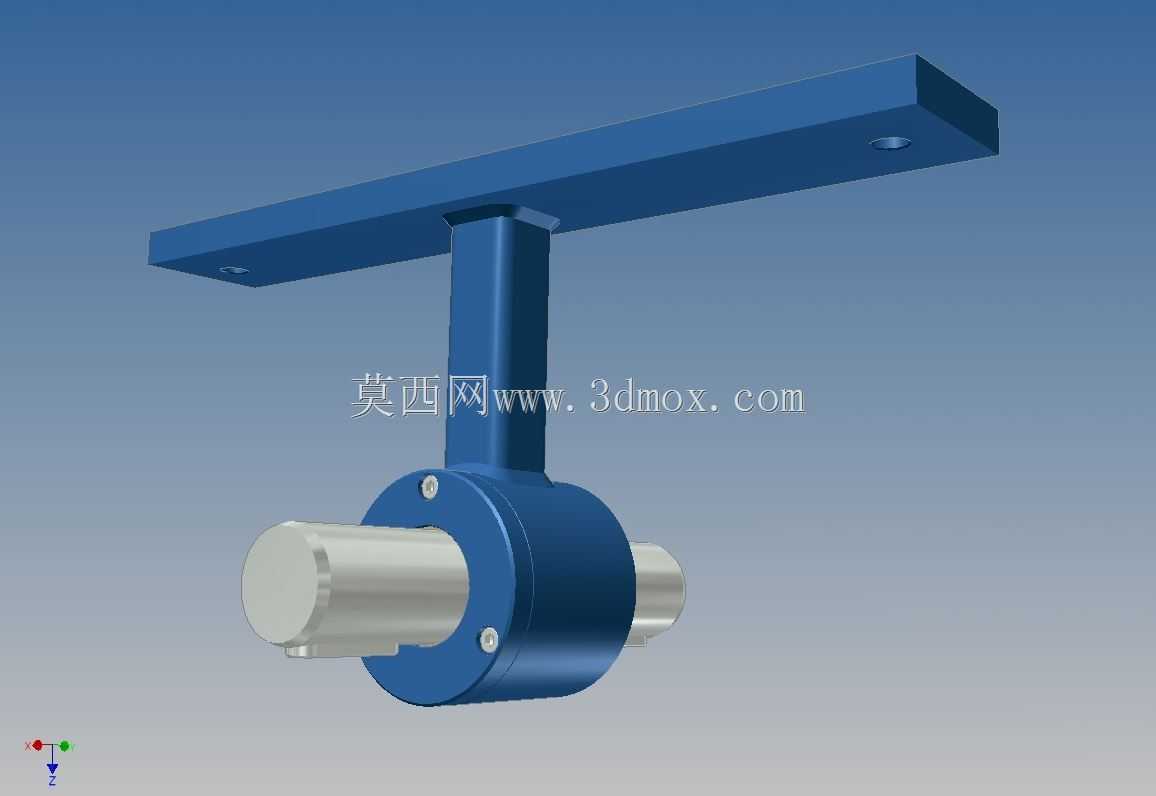

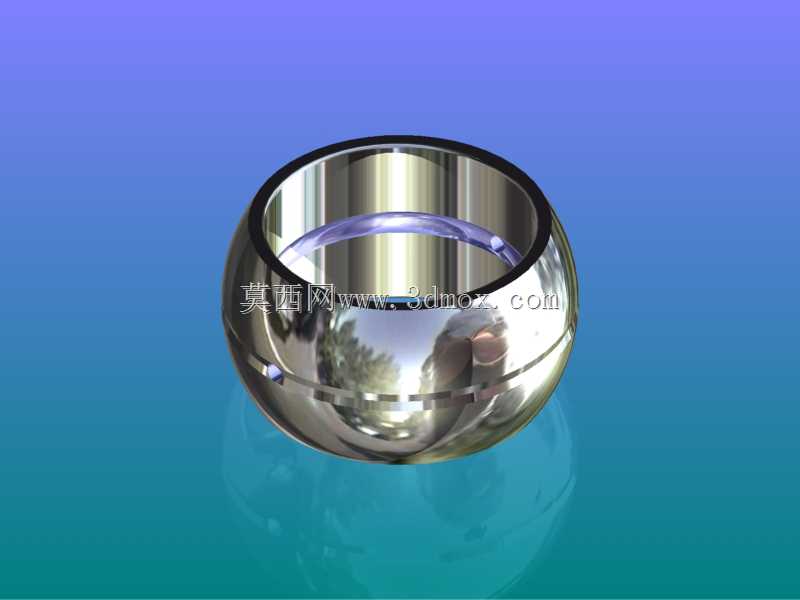

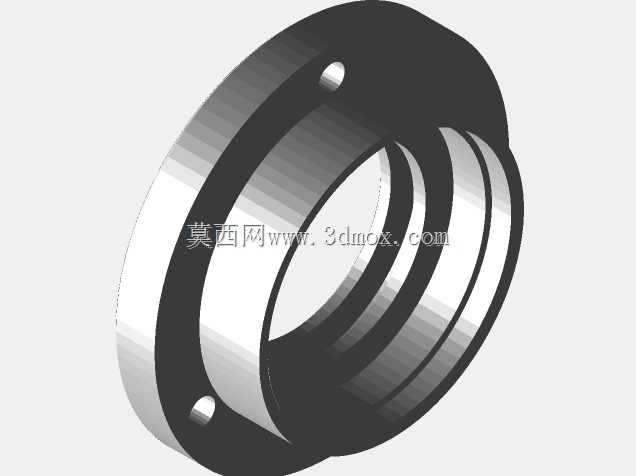

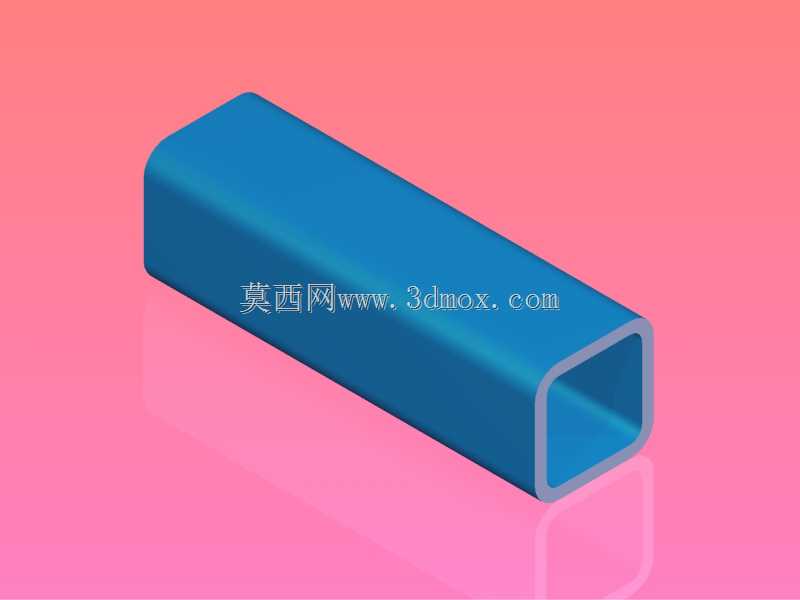

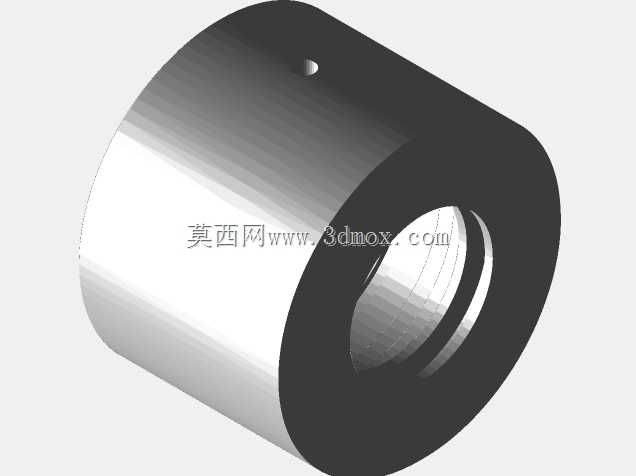

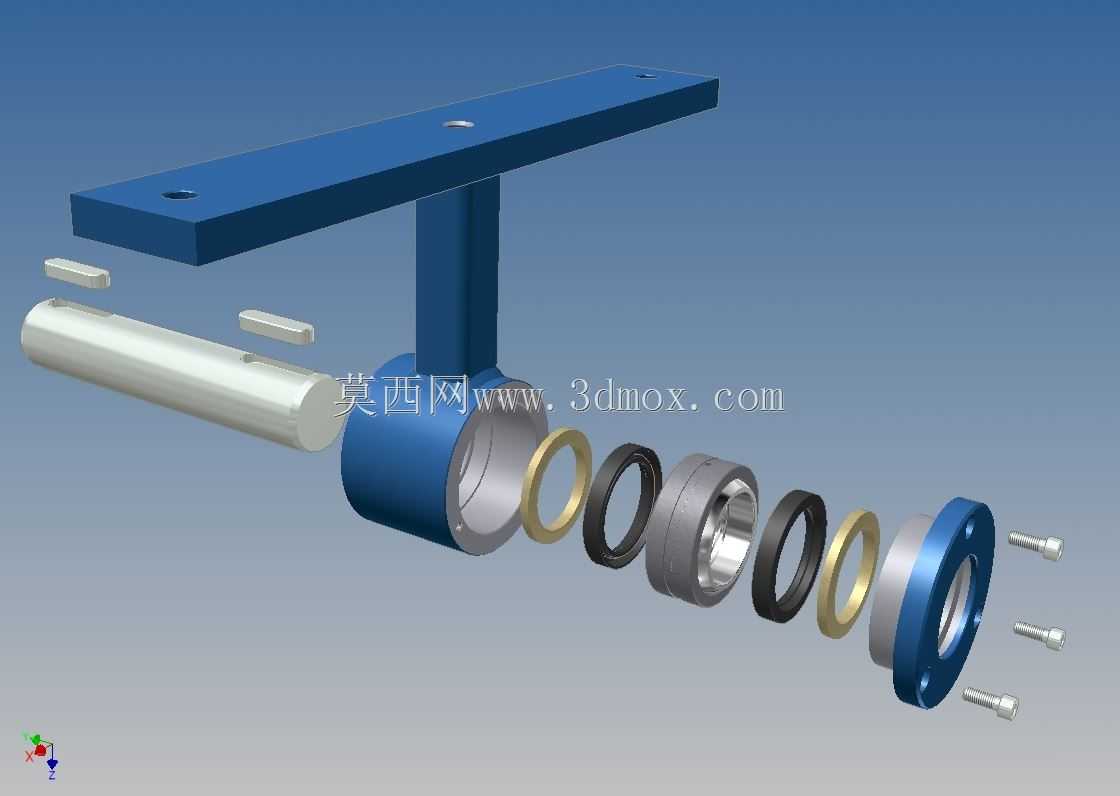

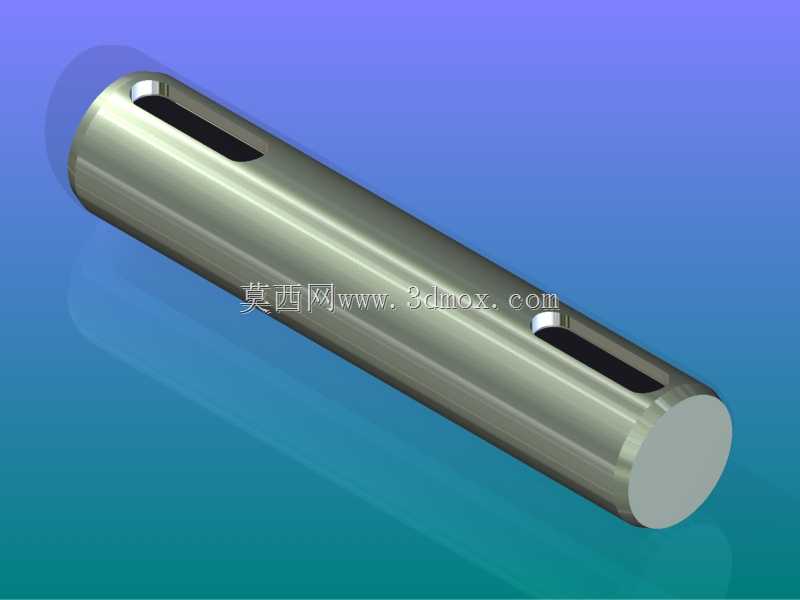

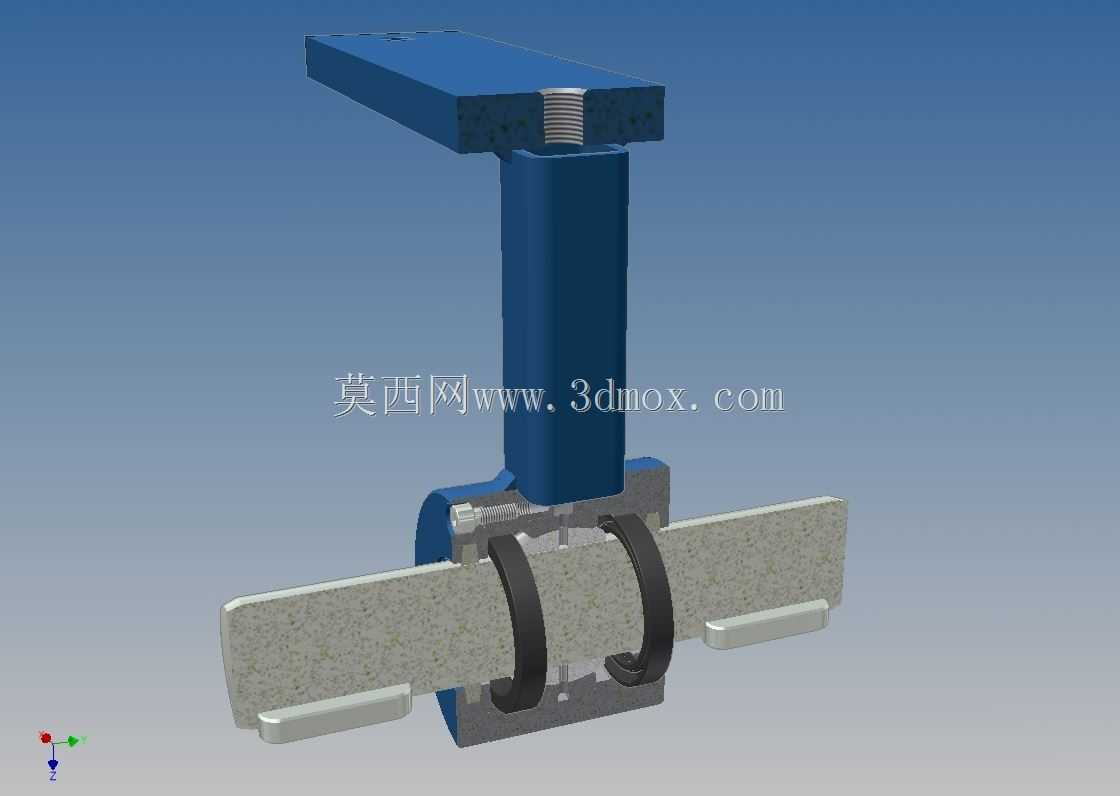

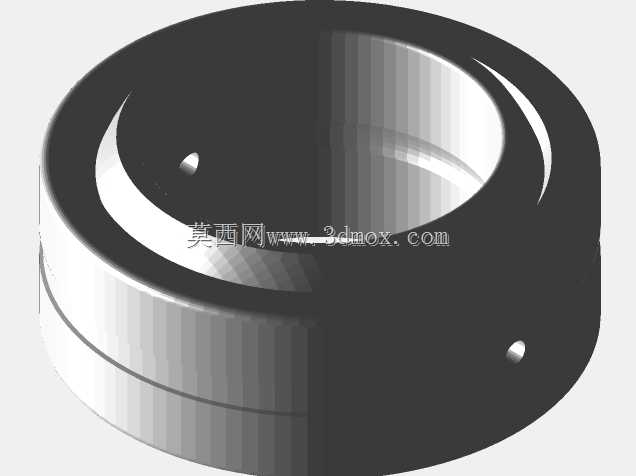

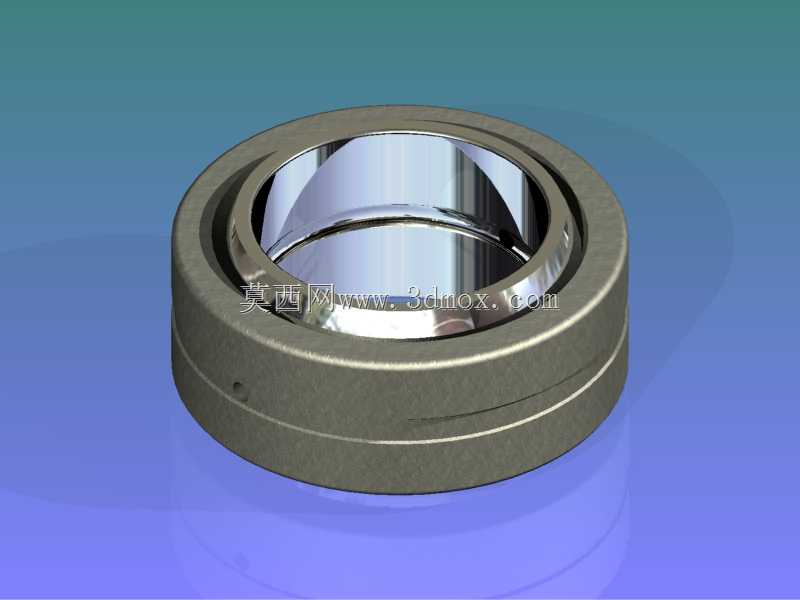

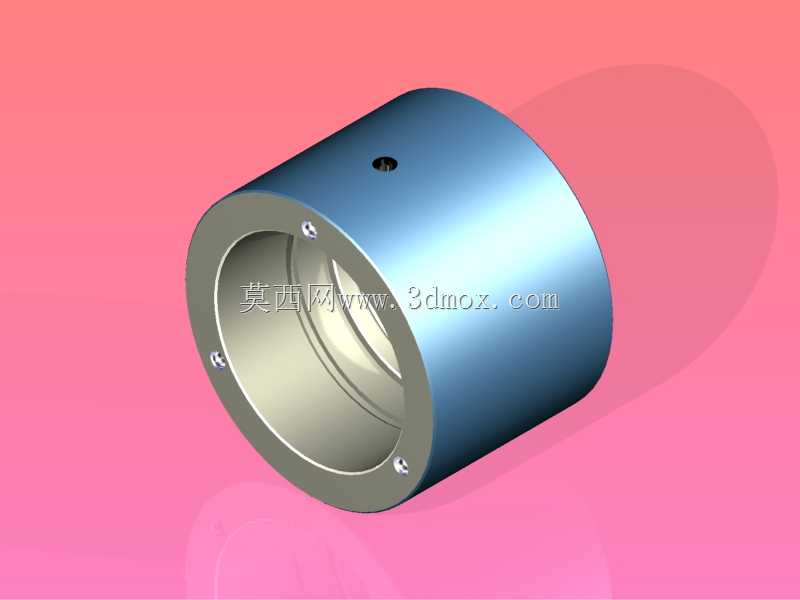

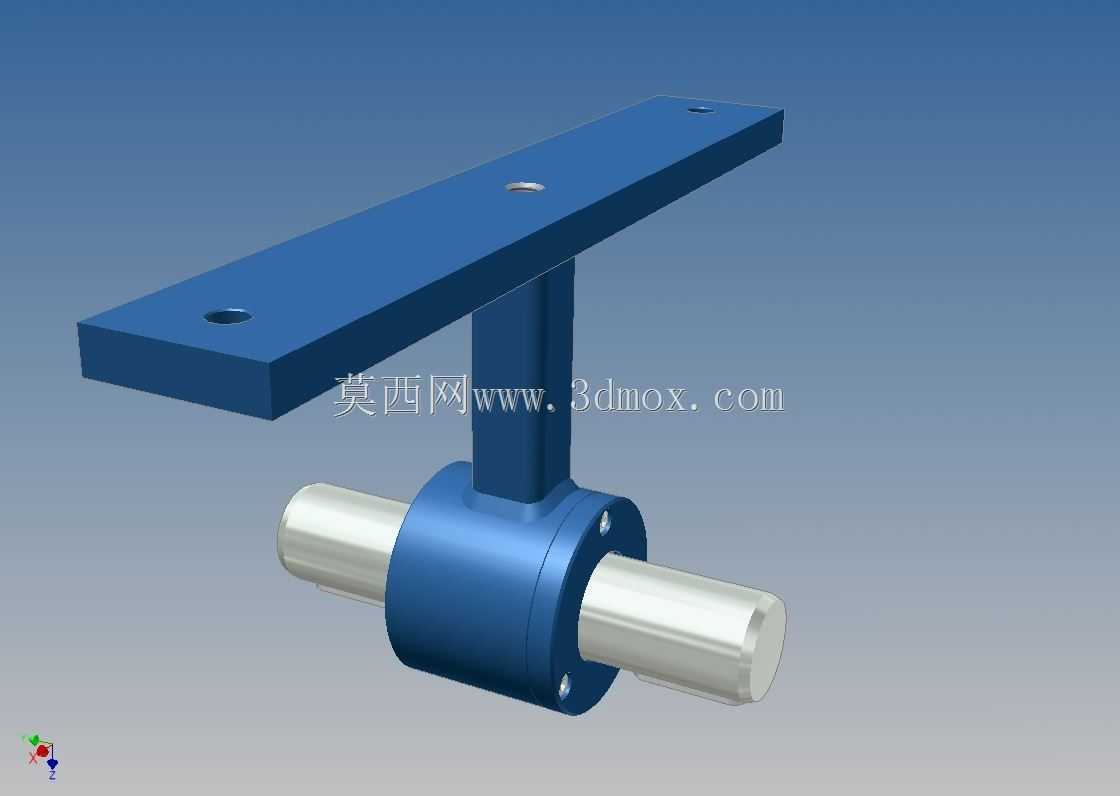

在散料连续输送的工业场景中，长距离螺旋输送机常因螺旋轴跨距过大出现挠曲变形、运转抖动、叶片刮蹭壳体等问题，中间接头轮毂正是为解决这一痛点设计的核心支撑部件，广泛应用于粮食加工、建材生产、化工粉体输送、矿山散料转运等需要长距离水平或小倾角螺旋输送的作业场景，承担着承托螺旋轴、保障运转同轴度、降低轴段挠度的关键作用。该部件整体采用分体式装配结构，上部为带双安装孔的平直安装支座，可通过螺栓紧固在输送机壳体的内壁加强筋或预设安装台面上，安装支座向下延伸出垂直支撑臂，与下部的轮毂主体刚性连接，形成稳定的悬臂支撑结构，安装时需保证支座安装面与螺旋轴轴线的平行度公差控制在合理范围，避免支撑偏载引发的轴承异常磨损。轮毂主体为中空筒式结构，内部集成了多组密封与支撑组件，从轴穿入端到端盖侧依次设置了轴套、双道密封圈、隔套、滚动轴承、调整垫片与法兰端盖，其中轴套直接与螺旋轴的中间轴段配合，可在长期磨损后单独更换，降低维护成本；双道密封圈分别采用接触式与防尘式结构，可有效阻隔输送过程中的粉体、颗粒物料侵入轴承腔，同时防止轴承润滑脂外泄，适配多粉尘的散料输送工况；调整垫片可用于补偿轴承装配间隙，保障轴承运转游隙符合设计要求，端盖通过周向均布的内六角螺栓与轮毂主体锁紧，实现轴承腔的密封固定。从安装边界来看，上部安装支座的孔位间距适配常规螺旋输送机的壳体加强筋标准间距，轮毂内孔直径匹配常用规格的螺旋轴中间轴径，整体径向轮廓尺寸小于输送机壳体的内部通径，安装后不会干涉螺旋叶片的回转空间，同时支撑臂的厚度经过强度校核，可承受螺旋轴运转过程中的径向载荷与轻微振动载荷，避免长期运行出现支撑臂断裂变形。设计过程中充分考虑了散料输送工况的维护需求，整体结构拆装便捷，无需整体抽出整根螺旋轴即可完成中间支撑的轴承更换、密封件维护作业，大幅降低了长距离螺旋输送机的停机维护时长；同时各零部件采用模块化设计，密封件、轴承、轴套均选用通用标准规格，用户可根据输送物料的腐蚀性、温度特性灵活更换适配材质的配件，比如输送高温物料时可选用耐高温密封圈与耐高温润滑脂，输送腐蚀性物料时可将轮毂与支座更换为不锈钢材质，适配不同行业的输送需求。
