拖车用三角警示反射器结构设计

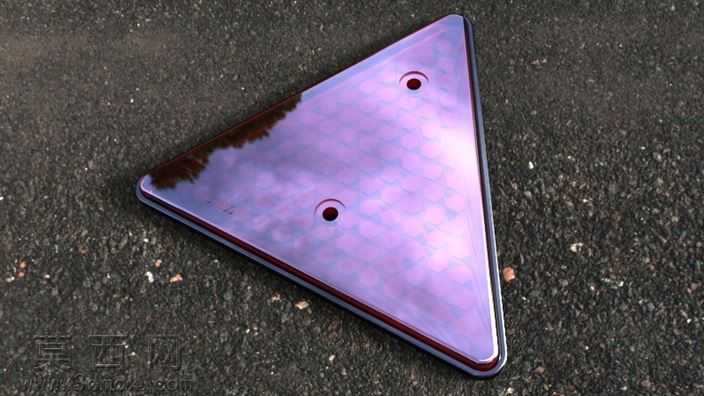

本作品为拖车配套使用的三角反射器三维建模设计，整体采用SolidWorks完成全参数化建模流程，建模阶段首先以等边三角形为基础轮廓进行草图绘制，严格遵循150毫米的尺寸规范约束外形边界，对三角边缘做等距圆角过渡处理，避免尖锐棱角带来的装配划伤风险，同时提升反光面的边缘光线折射效果。模型结构上设计了两处同轴定位安装孔，孔位做沉头结构处理，可适配标准沉头螺钉完成与拖车尾部安装位的贴合固定，安装后反射面与安装基准面保持平行，确保反光角度符合道路安全警示的光学要求。材质与渲染阶段，反射器主体反光面采用高反光镀彩金属材质进行材质球调试，模拟真实三角反射器的棱镜反光镀层效果，调整材质的粗糙度、反射率、菲涅尔参数，还原金属镀层在不同光照角度下的紫铜色虹彩反光质感，边缘包边部分做深色哑光封边材质处理，与主体反光面形成清晰的视觉层次，渲染时采用粗糙沥青地面作为展示场景，添加自然漫射光照与微小环境光遮蔽效果，突出反射器的金属质感与立体轮廓。设计思路上围绕拖车尾部警示的实用需求展开，在保证三角外形符合安全标识规范的前提下，简化不必要的冗余结构，整体模型为薄壁板式结构，厚度均匀适配注塑或金属冲压加工工艺，安装孔位的间距经过合理排布，确保安装后结构稳固不易松动，反光面保持完整无结构遮挡，最大化有效反光区域面积，模型同时导出STEP、IGES、STL等通用格式，可适配不同三维软件进行后续的装配验证、工艺模拟或者3D打印打样测试，整体建模过程严格遵循机械设计的尺寸规范，所有特征参数可编辑，方便后续根据不同车型的安装需求调整尺寸参数。
