办公打印设备配套自助送纸托盘结构

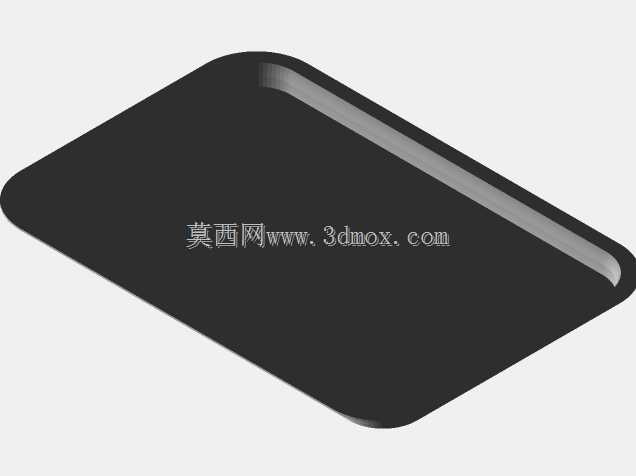

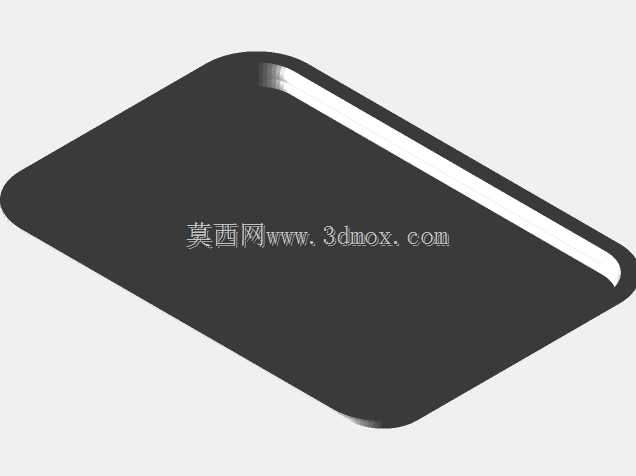

该结构主要应用于商用打印、复印、多功能一体机等办公文印设备的进纸单元，作为纸张承载与输送的前端核心部件，承担着堆叠存放待打印纸张、配合设备进纸辊轮完成单张纸张精准输送的核心作用，可适配普通A4复印纸、铜版纸、不干胶打印纸等多种常见办公打印介质，有效降低多页进纸、卡纸、纸张偏斜等常见进纸故障的发生概率，大幅提升文印设备连续作业的稳定性。从功能特性来看，该托盘采用浅槽式围边设计，四周的凸起翻边高度经过反复测算，既能够对堆叠的纸张形成有效的侧向限位，避免纸张在设备运行振动过程中出现移位、散落的问题，又不会阻碍纸张在进纸辊牵引力作用下的平稳向前输送；托盘主体的承托平面做了细微的磨砂纹理处理，能够在纸张堆叠时提供适度的摩擦力，防止底层纸张与托盘表面发生打滑，同时平面整体做了极小角度的倾斜设计，可借助纸张自身重力让纸堆始终保持向进纸辊方向贴合的状态，保证进纸动作的连贯性。在设计思路层面，该结构优先考虑了钣金加工的工艺可行性，整体采用一体冲压成型工艺，四个转角位置做了大半径圆弧过渡处理，既消除了尖锐边角带来的装配划伤风险，也有效释放了钣金冲压过程中产生的内应力，避免托盘长期使用后出现平面翘曲变形的问题；围边与主体平面的衔接位置做了多道阶梯式加强筋结构，在不额外增加板材厚度的前提下大幅提升了托盘整体的结构强度，即便满载整包500张复印纸的重量，也不会出现中部凹陷、边缘变形的情况。从安装边界与尺寸适配来看，该托盘的整体外轮廓尺寸严格匹配对应机型的进纸仓内部安装空间，托盘后侧设置有与设备进纸仓导轨匹配的滑动限位结构，可实现抽拉式开合，方便用户快速添加纸张；托盘前端设置有与设备仓门卡扣匹配的定位凸点，推入后可实现精准锁止，保证托盘承托平面与设备内部进纸辊轮的间隙保持在标准公差范围内，不会因安装间隙偏差导致进纸压力异常；托盘的有效承托区域尺寸完全覆盖A4幅面纸张的长宽边界，同时预留了少量侧边调整空间，可适配不同定量厚度的纸张堆叠需求，侧边还预留了可调节挡纸器的安装滑槽，用户可根据实际使用的纸张尺寸调整挡片位置，进一步提升对不同规格纸张的适配能力。
