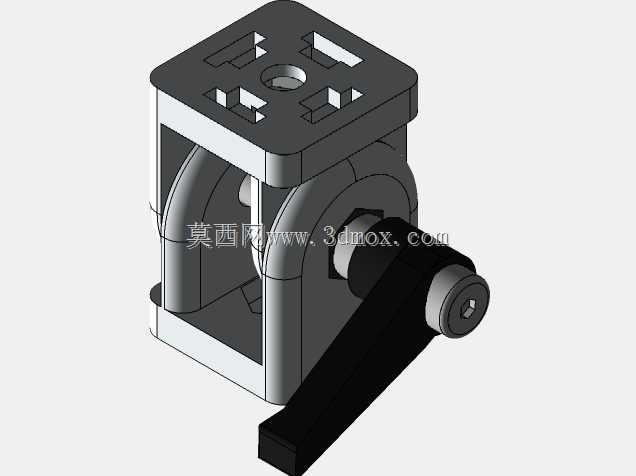

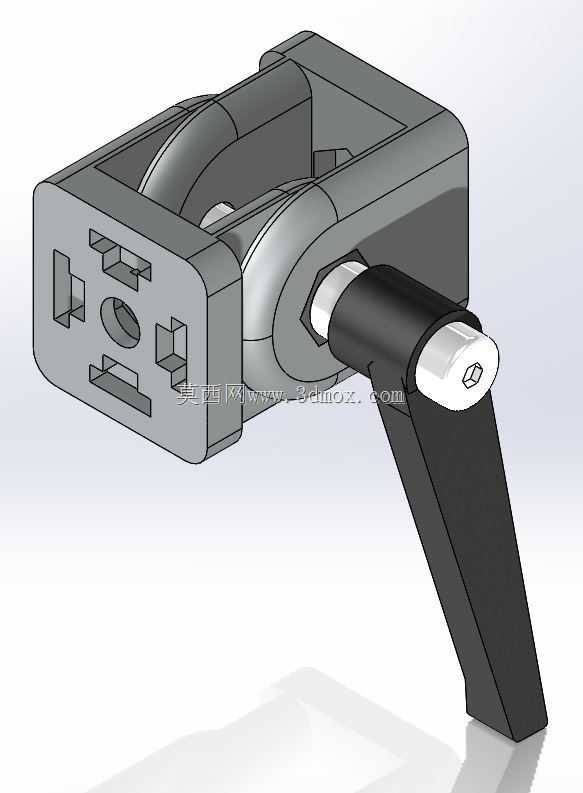

4040铝型材挤压角接快装连接接头

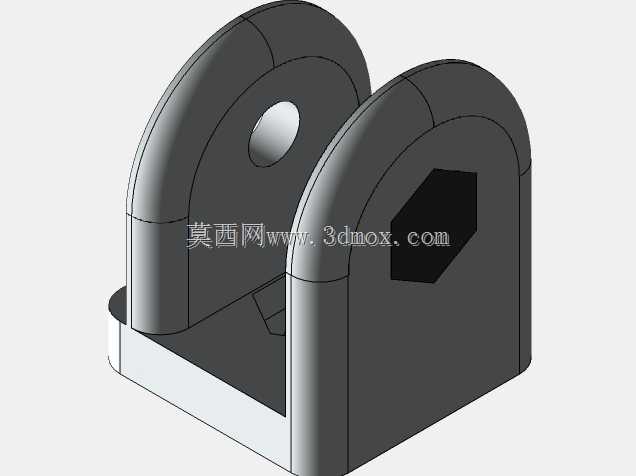

这款挤压角接接头是工业铝型材框架搭建场景中专用的直角连接构件，主要适配截面规格为40×40的欧标或国标工业铝型材，多用于自动化设备机架、工业工作台围挡、物料周转货架、生产线防护栏等需要快速完成型材直角拼接的组装场景，相比传统的内置角码、外置角件连接方式，这款带手柄锁紧结构的接头无需额外准备内六角扳手等安装工具，能够大幅提升现场框架组装的作业效率，同时也方便后期对框架结构进行快速拆解调整，适配产线迭代过程中的设备布局改动需求。从功能特性来看，接头主体采用高强度压铸铝合金一体挤压成型，表面做了哑光喷塑处理，兼顾结构强度与耐腐蚀性能，能够在常规车间温湿度环境下长期使用不出现锈蚀、结构变形问题；配套的锁紧手柄采用增强尼龙材质包裹金属锁紧芯轴，扳动手柄即可带动内部偏心锁紧结构动作，将接头与铝型材型腔内壁紧密抵接，完成两个垂直方向型材的牢固固定，锁紧后连接位置的抗扭、抗剪切性能能够满足常规工业框架的承重要求，不会出现型材松脱、框架错位的问题。在设计思路上，这款接头充分考虑了铝型材快速组装的实际需求，接头插入型材型腔的一端做了与40系列型材型腔完全匹配的定位凸台结构，安装时无需额外测量定位，直接将接头两端分别插入两根垂直排布的铝型材端面对应型腔位置，扳下锁紧手柄即可完成固定，安装容错率高，即使是非专业的组装人员也能快速完成操作；接头的铰接位置预留了合理的转动间隙，既保证手柄扳动时顺畅无卡滞，也能避免长期使用后出现磨损松旷的问题，锁紧状态下手柄自然贴合型材外侧，不会突出过多占用框架外部空间，也不会对框架周边的管线、操作人员造成剐蹭。从安装边界来看，这款接头适配的铝型材壁厚范围在1.8mm至3.0mm之间，连接完成后两根垂直型材的端面能够实现紧密贴合，直角拼接位置的缝隙控制在0.2mm以内，保证框架整体的外观平整度；接头整体外露部分的最大厚度不超过18mm，不会在型材外侧形成过大的突出结构，在安装门板、面板、封板等型材附属配件时，不会出现干涉问题，能够适配各类常规铝型材框架的组装需求，无论是小型的设备机台支架，还是大型的车间防护隔断，都能通过这款接头实现快速、牢固的直角连接。
