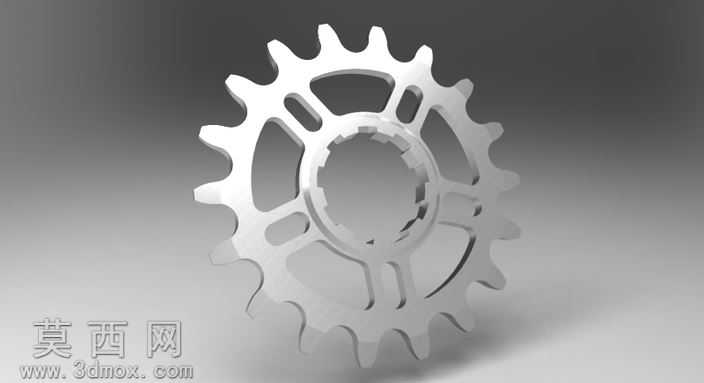

18齿自行车传动链轮三维结构设计

本作品为18齿自行车传动链轮的三维建模成果，建模过程围绕自行车链轮的实际使用需求展开，首先依据自行车传动系统的匹配参数确定链轮的基础齿形，采用渐开线齿廓的设计逻辑保证链条啮合的顺畅度，避免传动过程中出现跳齿、卡滞的问题。建模阶段先绘制链轮的中心花键轮廓，该花键结构用于与自行车花鼓的塔基进行配合，通过精准的花键齿尺寸约束，保证链轮安装后的同轴度，减少传动过程中的径向跳动。完成中心结构后，向外延伸绘制链轮的轮辐部分，轮辐采用多组镂空减重结构设计，在保证轮体结构强度的前提下尽可能降低零件自重，适配自行车轻量化的设计需求，镂空结构的过渡位置全部采用圆角处理，避免应力集中导致的轮体开裂问题。齿形部分严格按照18齿链轮的节距参数进行绘制，每个轮齿的齿顶、齿侧、齿根都做了顺滑过渡处理，保证与标准自行车链条的啮合精度，减少传动过程中的摩擦损耗。材质设置上模拟了钢制链轮的金属质感，赋予模型哑光银灰色的金属材质，添加细微的磨砂纹理还原真实机加工链轮的表面质感，渲染阶段采用柔和的侧光打光，突出轮齿的轮廓结构与镂空部分的层次感，清晰展现链轮的整体结构细节。整个建模过程遵循机械零件设计的公差配合要求，各部分结构尺寸经过反复校验，既保证了外观的还原度，也确保模型结构符合实际生产加工的工艺逻辑，可用于自行车传动系统的结构演示、装配模拟以及相关设计参考使用。
