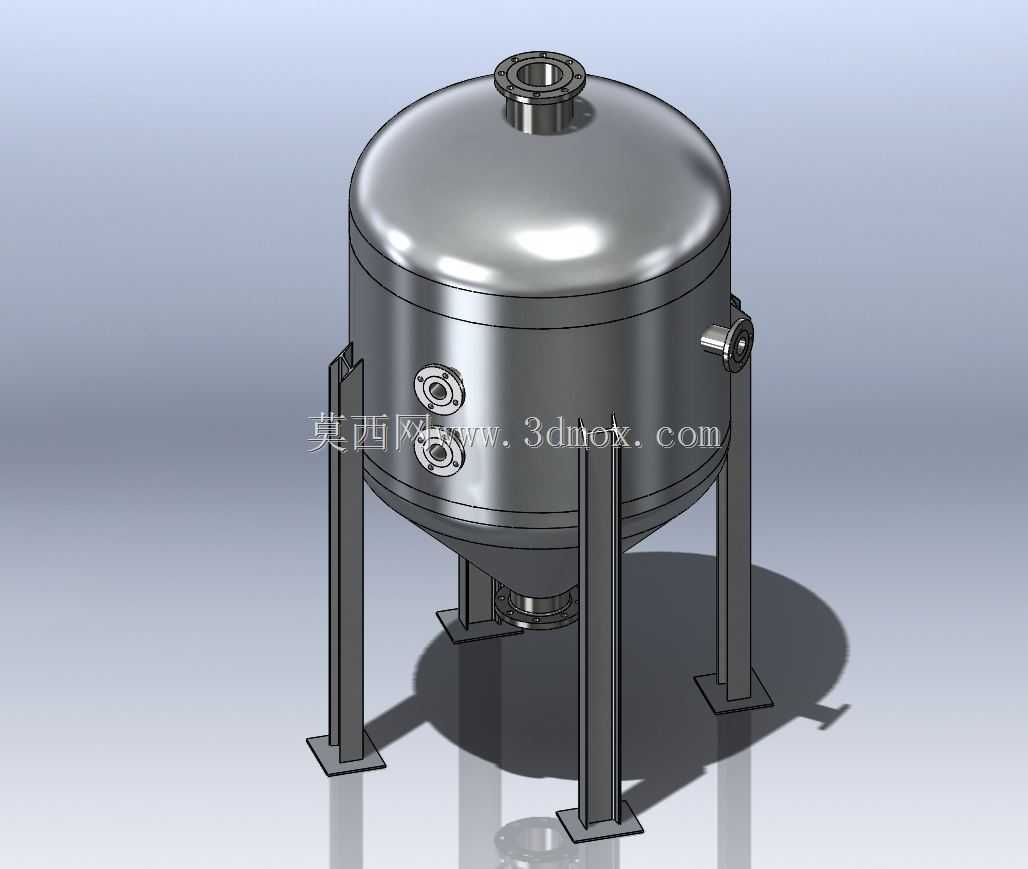

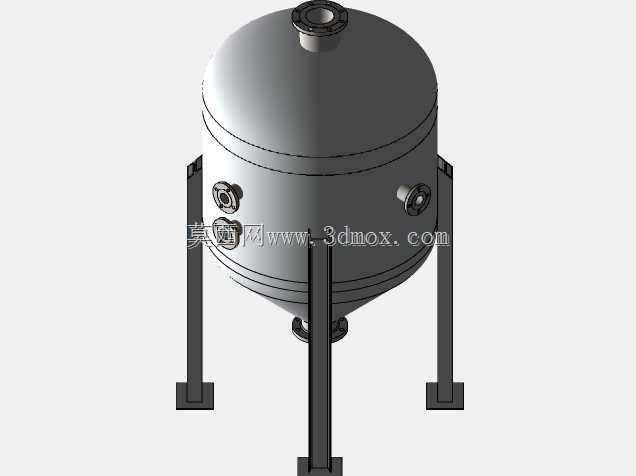

立式支腿承压储液罐体三维设计

该立式支腿结构承压罐体，主要面向精细化工、食品饮料加工、制药制剂生产、中小型水处理等行业的物料暂存、中间工序缓冲、低压反应承载场景使用，可适配常温或带一定工作压力的液态、低粘度浆态物料存储需求，也可作为小型配料工序的混合承载容器，搭配外接管路完成物料的进出、温控、取样等作业。从功能特性来看，罐体采用上椭圆封头、下锥底的经典结构设计，顶部设置中心主接口，可用于接入进料管路、安装安全阀或压力检测元件，封头与筒体过渡段做了圆弧平滑处理，有效降低应力集中风险，提升承压状态下的结构稳定性；筒体侧面设置多组不同规格的侧接口，可分别用于安装液位监测元件、温度传感器、取样阀、侧搅拌装置或者外接循环管路，满足不同工艺的接口拓展需求；下锥底结构设计能够让罐内物料依靠自重完全排空，无残液滞留死角，既减少物料浪费，也便于后续罐体内部的清洗作业，适配有卫生级要求的生产场景。设计过程中，首先依据常规中小容积储液罐的承压需求确定筒体壁厚与封头曲率参数，所有接口位置均做了补强结构设计，避免接口开孔处出现应力薄弱点；三支腿支撑结构采用等角度圆周排布，支腿底部设置方形安装脚板，可通过膨胀螺栓与地面基础固定，支撑腿与筒体连接处设置三角加强筋，大幅提升整体结构的抗倾覆能力，即使在满载状态下也能保持稳定支撑。安装边界方面，该罐体整体为立式圆柱加锥底形态，安装时需预留顶部接口的管路操作空间、侧面接口的阀门安装与操作空间，底部锥底出料口下方需预留足够的出料管路安装或接料容器放置空间，三支腿的安装定位需保证罐体垂直度偏差在允许范围内，避免长期偏载导致支腿变形或筒体受力不均。整体结构紧凑，没有冗余的外凸部件，既可以独立安装使用，也可以集成到成套生产机组中作为配套储料单元，适配多种工业生产场景的布置需求。
