三模组弯管加工设备结构设计方案

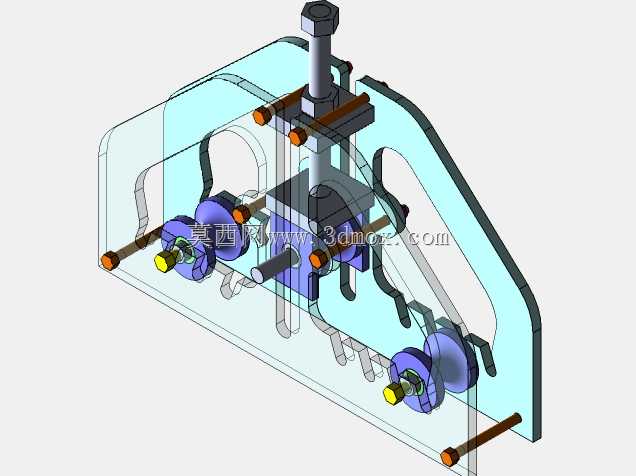

该弯管加工结构主要面向金属管材冷弯折加工场景，广泛适配五金制品、汽配管路、家具金属框架、制冷管路布设等领域的小口径管材弯折作业需求，可完成多段连续弯折、定角度成型的加工工序，替代传统单模弯管设备反复换模、多次定位的繁琐操作，有效提升小批量多规格弯管作业的加工效率。设备核心采用三组成型模轮协同作业的结构逻辑，三组模轮沿管材进给路径错落排布，可根据不同弯折角度、弯折半径的加工需求，调整对应模轮的进给行程与压合位置，单次管材装夹即可完成多道弯折工序，避免多次装夹带来的定位误差，保障管材弯折后的尺寸精度与形位公差符合加工要求。结构设计上采用半开式机架布局，透明防护外罩可直观观测内部模轮的运行状态，同时阻隔加工过程中可能出现的管材崩脱风险，兼顾作业安全性与运维便捷性；顶部设置的压合调节机构采用螺杆进给结构，可精准控制压合模的下行行程，适配不同壁厚、不同材质管材的压合力度需求，避免压合力过大导致管材瘪塌、或是压合力不足导致弯折角度回弹超差的问题。侧边的传动杆组同步连接三组模轮的驱动端，保障各模轮动作协同一致，进给节奏匹配管材弯折的形变节奏，减少管材弯折处的应力集中，降低弯折部位开裂、起皱的不良概率。安装边界方面，该结构整体采用紧凑型布局，机架底部预留标准安装孔位，可直接固定于常规加工工作台面，无需额外定制大型安装基座，侧向预留的管材进料通道可适配长度1米以内的管材进给作业，设备整体外轮廓无外凸的尖锐结构，操作侧预留足够的上下料操作空间，适配车间常规工位的排布要求，可单独作为手动弯管作业的核心结构，也可接入自动化生产线作为管材成型工位的执行单元，适配不同规模的加工生产场景。结构内部的模轮安装位采用快换式设计，可根据加工管材的管径、弯折半径快速更换对应规格的模轮，无需整体拆解设备结构，进一步压缩换模调试的准备时间，适配多品种小批量的柔性加工需求。
