工业级加厚承重型金属合页结构设计

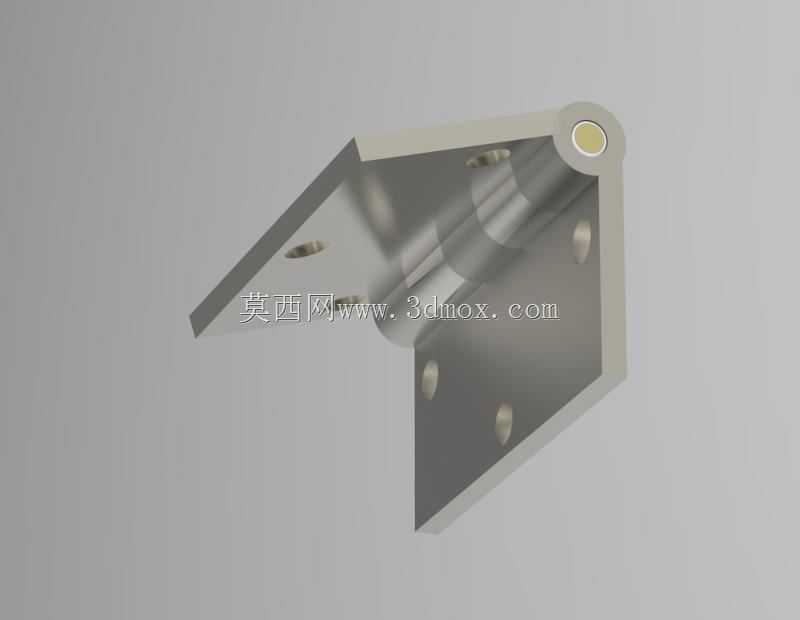

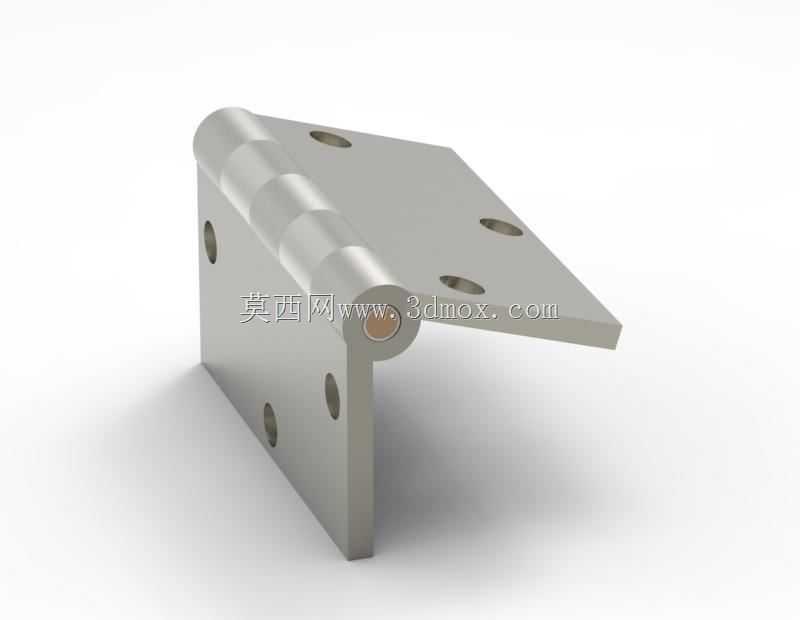

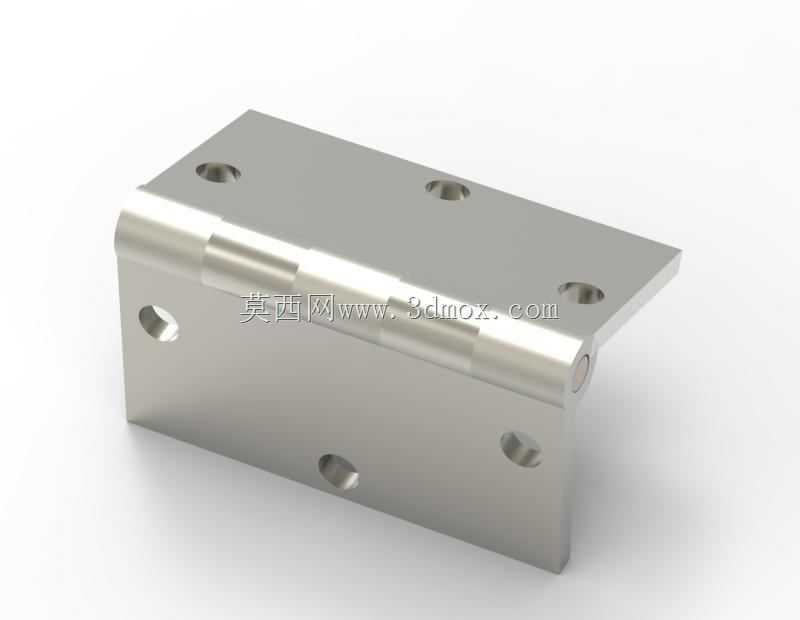

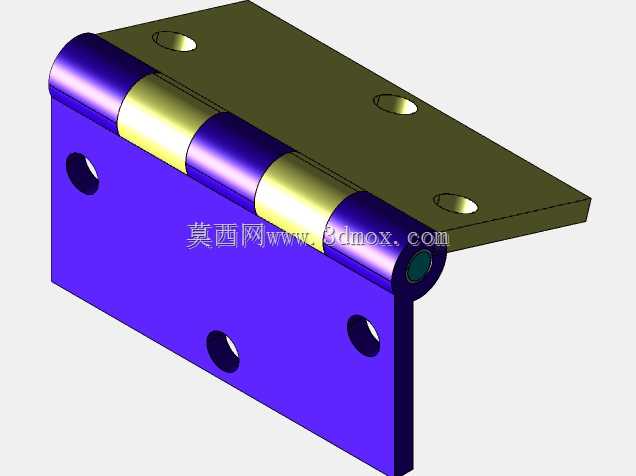

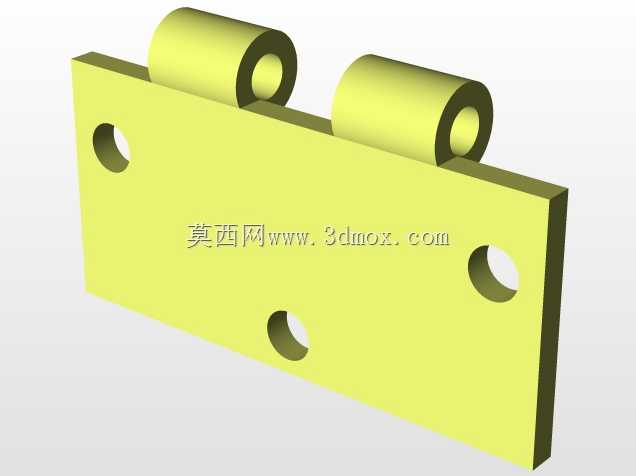

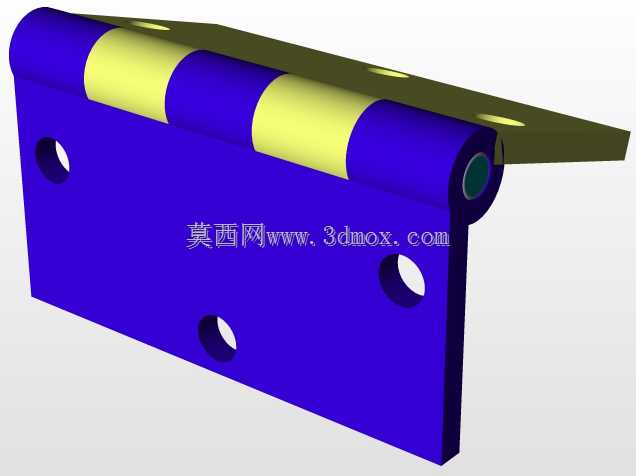

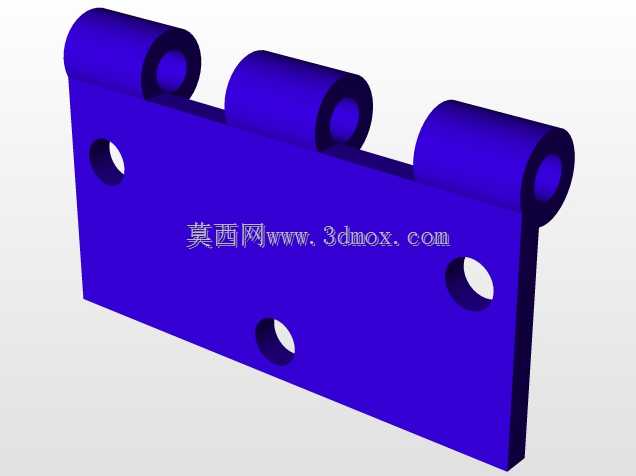

这款金属铰接件是面向工业设备、重型柜体、特种机箱以及工装防护结构开发的连接部件，核心作用是实现两个相邻构件之间的可控转动连接，同时承担静态载荷与开合过程中的动态冲击力，避免连接部位在长期往复转动下出现松脱、变形或磨损过量的问题。在实际工业场景中，这类铰接件常被用于工业电气柜的柜门连接、自动化设备的防护门铰接、重型工具箱的箱盖开合、机床外防护的活动挡板连接，部分对结构强度要求较高的民用场景如加厚实木门、重型仓储柜门也会采用同结构的铰接件，相比普通薄款民用合页，它的抗形变能力更强，能够适应高频次开合、大载荷承重的使用需求。从功能特性来看，这款铰接件采用一体式卷边转轴结构，转轴与页片的接触长度覆盖整个合页宽度，相比分段式转轴结构，受力分布更均匀，不会出现局部应力集中导致的转轴弯曲问题；两个页片分别设计了多组沉头安装孔，安装后螺丝头部完全沉入页片平面，不会突出表面刮擦相邻构件，也能避免开合过程中螺丝与其他部件产生干涉。设计过程中，首先围绕承重需求确定页片的基础厚度，保证在额定垂直载荷下页片的弯曲变形量控制在机械设计允许的范围内，不会出现柜门下垂、闭合错位的问题；其次对转轴的配合间隙做了优化，既保证转动过程顺滑无卡滞，又控制了轴向与径向的窜动量，避免长期使用后出现连接松动、开合晃动的情况；安装孔的位置排布经过反复校核，孔位距离页片边缘的距离满足金属件的强度要求，不会因为安装孔过于靠近边缘导致页片在受力时从孔位处开裂，同时孔位间距适配工业领域常用的型材安装孔距，不需要额外打孔即可直接适配标准规格的工业铝型材、钢板柜体的安装位。从安装边界来看，这款铰接件的两个页片分别为平面安装结构，其中一个页片适配垂直安装面，另一个页片适配水平或垂直的被连接件，安装时只需要保证两个安装面的平面度在公差范围内，将合页展开至180度状态对齐安装孔位锁紧螺丝即可，转动开合角度可以覆盖0到180度范围，能够满足绝大多数柜门、箱盖、防护挡板的开合角度需求，页片边缘做了倒角处理，没有尖锐毛刺，安装和使用过程中不会划伤操作人员，金属表面做了防锈处理，能够适应车间内的潮湿、多粉尘环境，长期使用不会出现锈蚀卡滞的问题。
