ApriliaRS250二冲程赛车排气结构模型

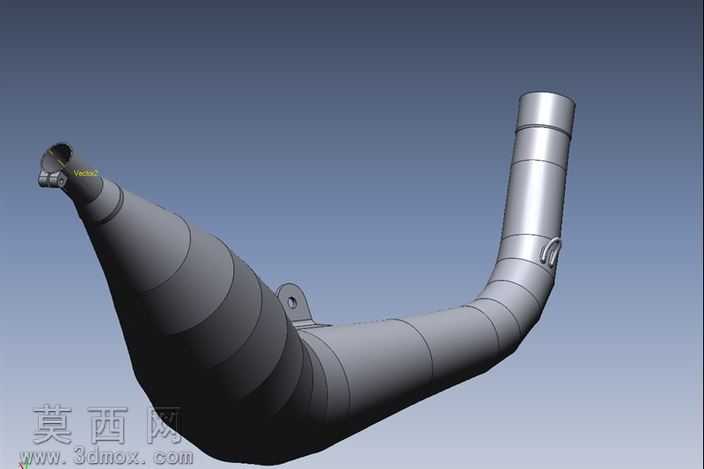

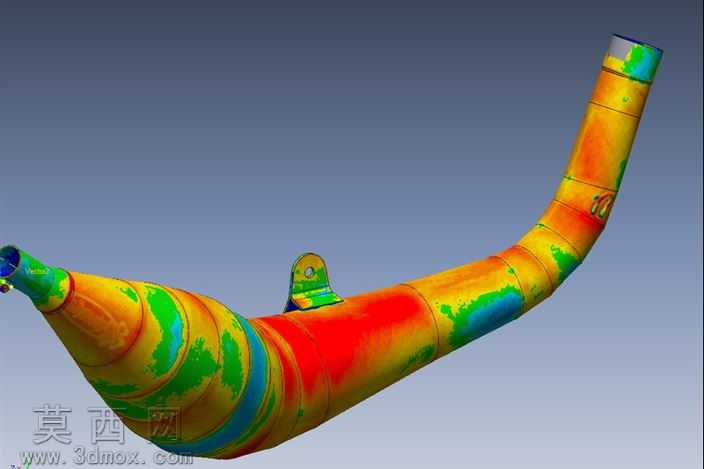

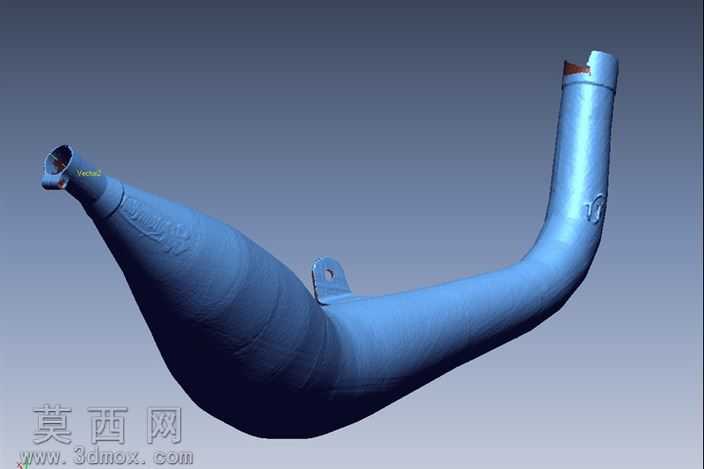

本模型为ApriliaRS250赛车专用二冲程排气结构三维建模成果，建模过程以实物3D扫描数据为基础，通过逆向工程思路完成全结构的参数化重构，完整还原了该款赛车排气的独特膨胀腔造型、弯管走向与安装固定结构。建模阶段首先对扫描获取的点云数据进行降噪、对齐、封装处理，提取排气外表面的关键曲率特征，针对膨胀腔的多段变径曲面，采用放样、边界混合等曲面建模命令逐段构建曲面片，通过曲面缝合、实体化操作生成基础实体，再对安装吊耳、端口连接位等细节结构进行单独建模，确保各安装孔位、贴合面的尺寸精度与实物一致。渲染阶段采用CAE仿真云图风格的材质表现，通过色彩映射直观呈现排气不同区域的结构曲率与壁厚分布特征，红、橙、黄、绿、蓝的渐变色彩对应不同的曲面曲率数值，既清晰展现了膨胀腔从进气端到出气端的管径变化规律——即从进气口先扩张形成大容积膨胀腔、再逐步收缩延伸至出气端口的二冲程排气典型结构，也突出了弯管段的流畅曲面过渡效果。材质设置上区分了金属基体与色彩映射层，金属部分赋予哑光金属质感，色彩层采用半透明叠加方式，既保留金属部件的质感，又清晰展示结构特征。设计上严格遵循二冲程赛车排气的工作原理，膨胀腔的各段长度、扩张比、收缩锥角均匹配ApriliaRS250的发动机动力输出特性，安装吊耳的位置、角度完全适配赛车车架的安装点位，端口的连接尺寸与发动机排气口、尾段消音接口完全匹配，整体曲面无破面、无尖锐棱角，各段曲面之间实现G2连续过渡，既满足结构外观的还原度，也可用于后续的排气流体仿真分析、改装结构优化等场景，完整还原了这款经典二冲程赛车排气的标志性造型与结构细节。
