重型螺旋顶升起重千斤顶三维结构设计

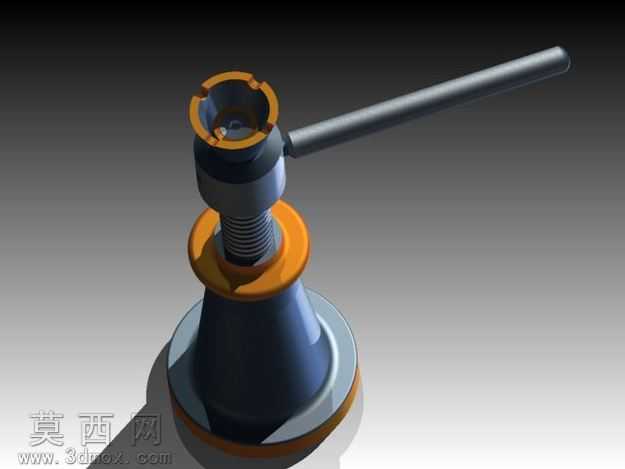

本作品为重型螺旋千斤顶的三维参数化建模成果，建模过程严格遵循机械设计规范，先从核心传动部件入手搭建整体装配逻辑：首先构建梯形传动螺杆的参数化模型，精准还原螺纹牙型角、导程、公称直径等关键参数，确保螺旋副的传动啮合精度符合重型负载的受力要求；随后依次完成带撬棒孔的螺杆顶帽、承托环、锥形底座、操作撬杆等零部件的独立建模，每个零件的倒角、圆角、配合止口等工艺细节都做了完整还原，避免建模过程中出现锐边、干涉等不符合实际加工要求的问题。装配阶段采用自下而上的装配逻辑，通过同轴心、重合、螺旋配合等约束关系，精准还原螺杆与底座螺母副的传动关系，操作撬杆与顶帽插孔的间隙配合，承托环与底座锥面的贴合定位，整体装配完成后做了全局干涉检查，确保各活动部件在顶升行程内无卡滞、无碰撞。材质与渲染阶段针对不同部件的实际应用场景做了区分：底座、顶帽等承力铸铁部件采用深灰哑光铸铁材质，还原铸铁件的磨砂质感与厚重感；承托环、顶帽衬圈等部件采用醒目的橘色工业防锈漆材质，既符合起重设备的安全色规范，也提升了模型的视觉辨识度；操作撬杆采用镀铬钢材材质，还原金属杆的冷亮金属光泽；螺纹副表面做了轻微的油污质感处理，模拟实际使用中润滑脂附着的真实状态。渲染采用三点布光方案，主光从侧上方打亮模型主体，勾勒出螺杆、撬杆的金属轮廓，辅光补亮底座暗部避免细节死黑，轮廓光分离模型与渐变灰色背景，最终呈现出清晰展示产品结构的工业渲染效果。设计思路上围绕小行程重型顶升的核心需求，采用锥形底座扩大支撑面提升负载稳定性，长撬杆设计放大输入力矩，降低重型负载下的操作力，梯形螺纹副具备自锁特性，可在顶升到位后自动锁止承载，避免负载回落，完全适配重型设备检修、重物短距离顶升的使用场景，整体模型结构完整，细节还原度高，可用于机械原理教学、产品结构展示、虚拟装配实训等场景。
