多层可抽拉式仓储重型货架结构设计

这款多层可抽拉式重型货架，主要面向生产制造企业原料仓、成品中转仓、五金配件仓、模具存放区等需要高密度存储重型物料的场景，能够解决传统固定层板货架存取深处物料困难、重型货物搬运上架难度大、空间利用率不足的实际痛点，适配工厂车间、物流中转节点、备品备件库房等多种室内仓储环境，可承载单层数吨级的模具、金属坯料、成箱重型零配件等物料，大幅降低作业人员存取重型物料时的搬运强度，减少叉车频繁深入货架通道作业带来的碰撞风险。

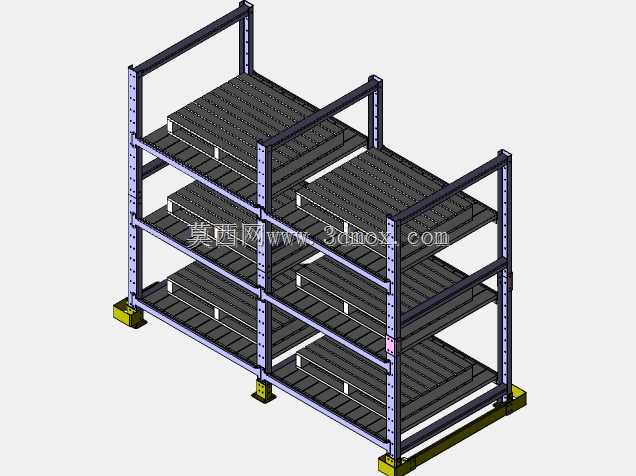

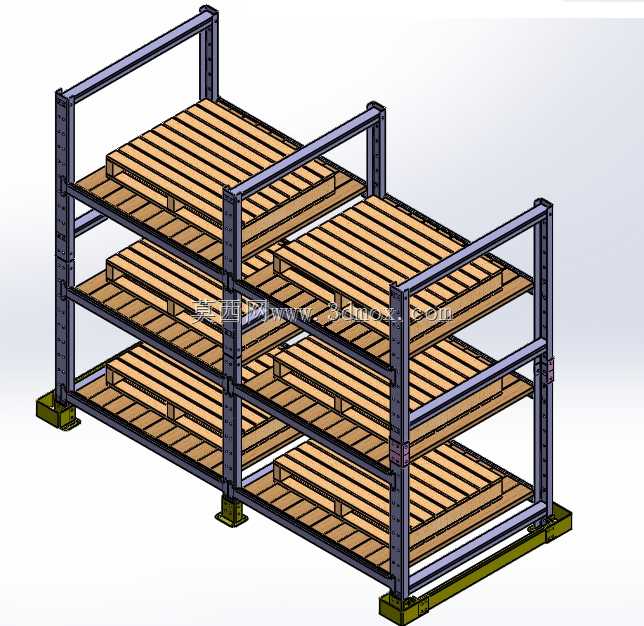

从功能特性来看，该货架采用三列并排三层的主体框架结构，每一层的货位托盘都可沿框架内侧的导向结构平稳向外抽出，抽出后托盘完全暴露在货架外侧通道区域，作业人员无需探身进入货架纵深，即可完成物料的存取、清点、整理工作，配合叉车或手动液压搬运车可直接在通道侧完成重型货物的上下架操作，无需预留较宽的叉车转弯深入通道，可有效压缩仓储通道宽度，提升库房整体的空间利用率。货架底部配置可调式承重脚座，可根据库房地面的实际平整度进行高度微调，保证整体框架安装后处于水平状态，避免因地面不平导致框架受力不均产生形变，提升长期重载使用下的结构稳定性。

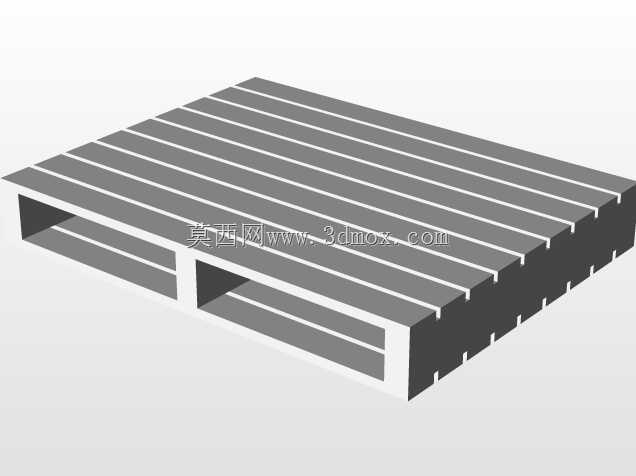

设计思路上，主体框架采用高强度型钢做立柱与横梁，通过标准紧固件完成模块化拼接，无需现场焊接作业，安装拆卸便捷，可根据实际仓储需求灵活调整层数或者扩展列数；层板采用实木条拼接结构，在保证承重强度的同时，可缓冲重型金属物料上架时的冲击，避免金属硬接触产生的磕碰损伤与噪音，木条间隙也可减少积灰，便于日常库房清洁维护；抽拉结构处配置耐磨导向限位组件，既保证托盘抽拉顺畅无卡滞，也设置了极限抽出位置的限位结构，避免抽拉过度导致托盘滑落引发安全事故。

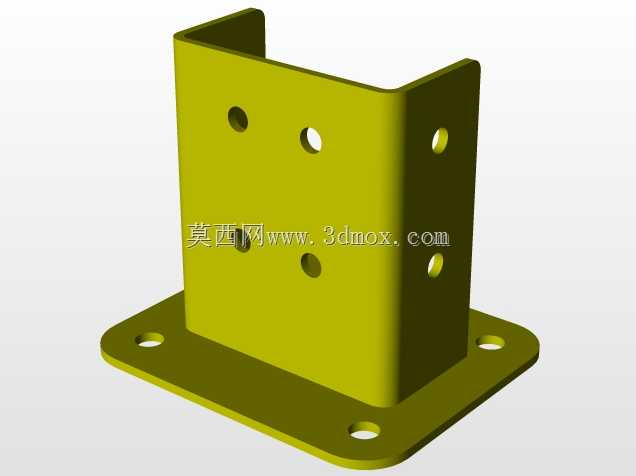

外形尺寸与安装边界方面，该货架整体宽度适配标准1.2米仓储托盘的存放需求，单组货架纵深控制在1.5米左右，整体高度适配常规库房3米的净空高度，安装时仅需保证地面为硬化平整的水泥地面，预留不小于1米的外侧操作通道即可完成部署，无需额外做地面预埋固定，可根据仓储布局调整灵活移位，适配不同阶段的仓储规划调整需求。
