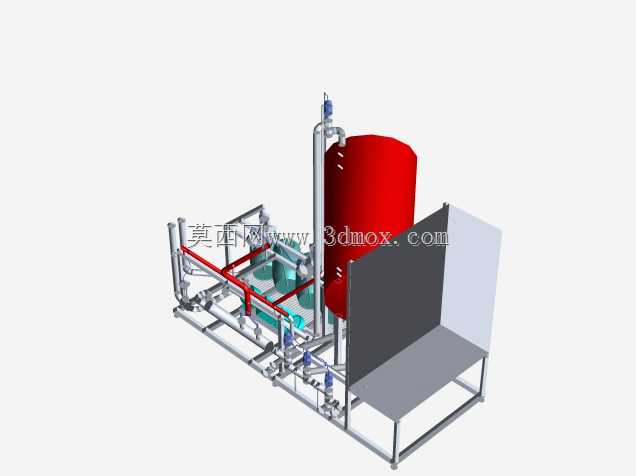

集成式小型商用厨房供水加热单元结构

该集成式厨房单元主要面向小型商用餐饮门店、户外临时餐饮保障点、移动餐车配套等场景设计，可独立完成餐饮制备过程中的净水存储、流体输送、恒温供水等核心配套功能，无需额外零散拼接管路与储水设备，能够大幅压缩现场安装的施工周期，降低零散配件采购与对接的出错概率。整套设备采用撬装式集成设计思路，所有功能部件全部整合在统一的方管焊接机架上，机架底部预留标准脚轮安装位与固定地脚接口，既可以在固定场地通过地脚螺栓锁死实现稳定放置，也可以加装脚轮满足临时场景下的快速转场移动需求，安装边界可适配多数小型商用厨房的边角预留空间，无需对现有厨房地面、墙面做大规模改造即可完成布设。设备核心功能模块包含立式圆柱形储水加热罐体、多通路流体输送管路、手动控制阀组、操作防护台面四个部分，其中储水加热罐体采用立式安装布局固定在机架后侧区域，最大化压缩设备整体横向占地尺寸，罐体顶部预留排气与溢流接口，侧部分层设置不同高度的液位检测接口与出水接口，可同时满足常温取水、恒温热水输出的不同使用需求。管路部分采用硬管与卡套接头组合的布局方式，红色管路标识对应热水输送通路，金属原色管路对应常温水输送通路，每条管路上都独立配置手动截止阀，可单独控制某一路通路的通断，方便后期运维过程中单独关闭某一通路做检修，无需排空整个罐体的存水。机架前侧设置L型一体式操作台面，台面采用防滑耐磨的金属板材折弯成型，台面后侧与两侧设置立式挡边，可避免操作过程中水流、物料洒落至设备后侧的管路与罐体区域，挡边同时可作为简易防护结构，避免操作过程中磕碰管路阀件造成损坏。整套设备的管路排布全部沿机架型材走向布设，阀件操作端全部朝向操作人员站立的前侧区域，无需探身即可完成所有阀件的开关操作，操作动线符合餐饮操作人员的日常使用习惯，设备整体重心集中在机架中下部，满载储水状态下也不会出现侧倾风险，可适配长时间高频次的餐饮作业使用需求。
