便携折叠式户外露营休憩躺床结构设计

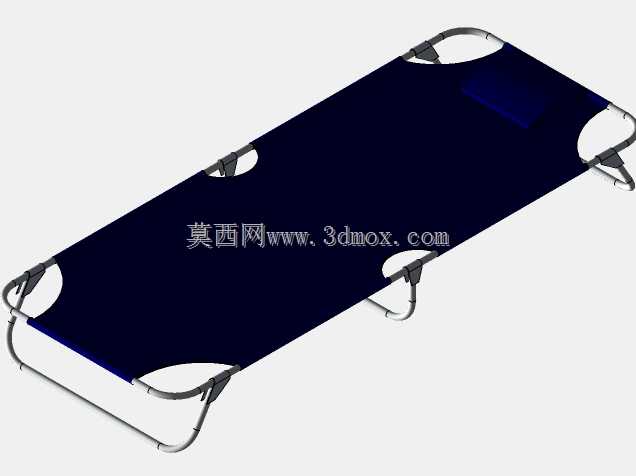

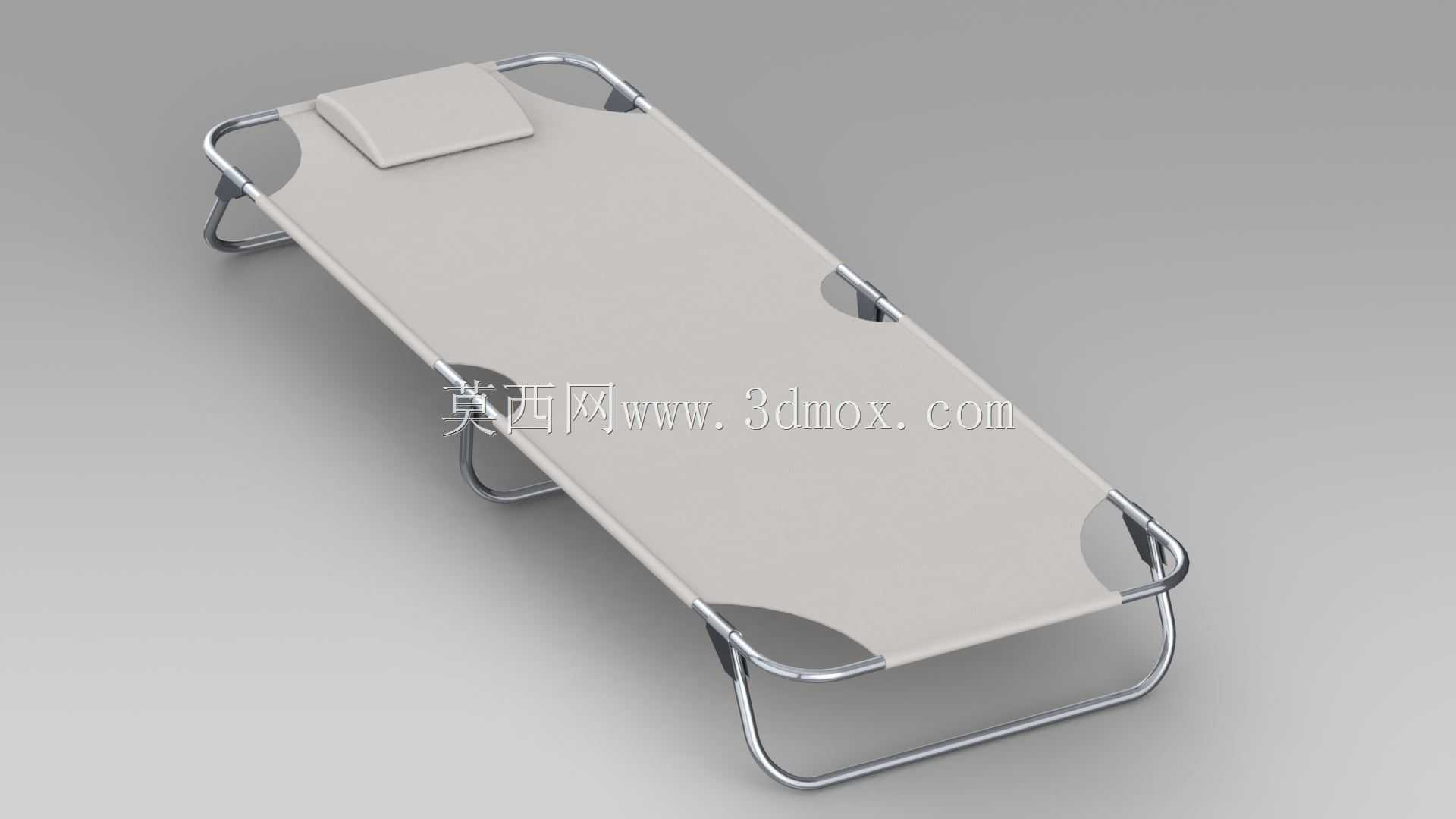

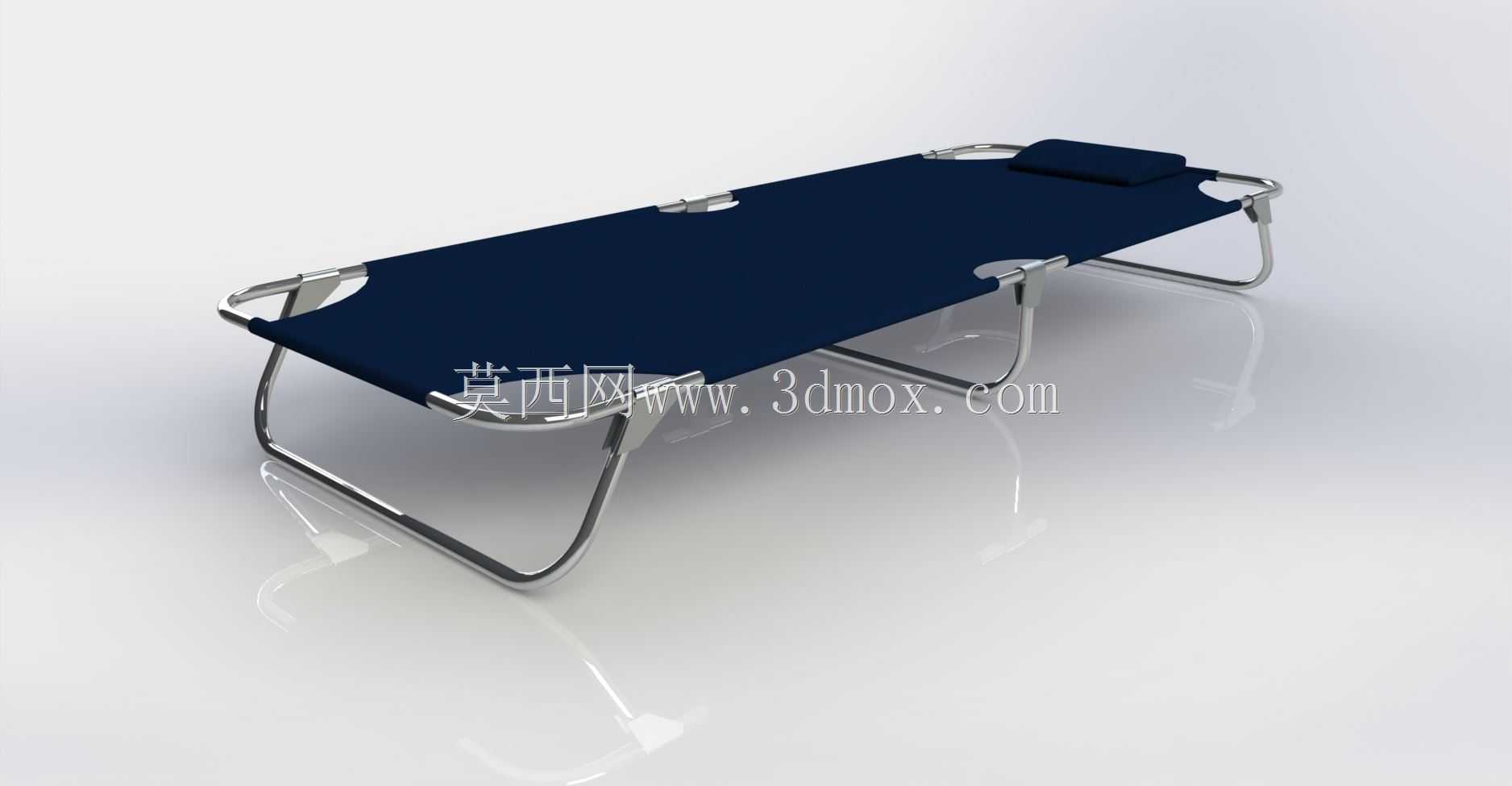

这款折叠露营床主要面向户外露营场景、临时办公午休场景、应急陪护场景以及户外临时作业休憩场景设计，能够在无固定卧床设施的环境下，为使用者提供离地的平整休憩支撑面，避免地面潮气、碎石、虫蚁对休憩过程的干扰，同时兼顾快速收纳与便携转运的使用需求。从功能特性来看，该床采用折叠式金属框架搭配高张力柔性床面的组合结构，框架选用薄壁圆管弯折成型，通过铰接结构实现床体的快速展开与收折，展开后框架形成稳定的多点支撑结构，床面通过包边结构紧绷固定在框架四周，能够均匀分散人体躺卧时的重量，避免局部凹陷造成的腰背不适；床面靠近头部位置设置有一体式柔性枕垫，无需额外搭配枕头即可满足头部支撑需求，床面边角处设置有弧形让位缺口，既能够避免框架弯折处的硬边对床面造成长期磨损，也能在收折时为框架转动预留足够的避让空间，防止床面被框架夹损。从设计思路层面，该产品优先平衡了承重稳定性与收纳便携性的矛盾，框架整体采用对称式结构设计，两侧的U型支撑腿与床身主框架通过转轴连接，展开后支撑腿自然外张形成稳定的三角支撑结构，无需额外的锁止扣件即可保持展开状态，收折时仅需向上抬起床身中部，支撑腿即可自动向内收拢，整体收折后呈细长条状，可轻松放入车辆后备箱、露营装备收纳袋中，转运过程不会占用过多储物空间。在外形尺寸与安装边界方面，该床展开后整体长度适配绝大多数成年人的身高范围，宽度满足单人躺卧时的翻身活动需求，床面离地高度设置在合理区间，既能够隔绝地面潮气，也不会因为过高导致上下床不便；收折后的整体厚度控制在较小范围，即使是狭窄的储物缝隙也可轻松放置，产品无需额外安装配件，取出后仅需数秒即可完成展开使用，无需借助任何工具，能够适配露营地草地、硬质平地、办公室地面、医院陪护区等多种不同的使用地面环境，框架底部的圆滑管端不会对地面造成刮损，柔性床面具备一定的防水耐脏特性，使用后仅需简单擦拭即可清洁收纳，能够反复多次使用，适配长期高频次的户外出行与临时休憩需求。
