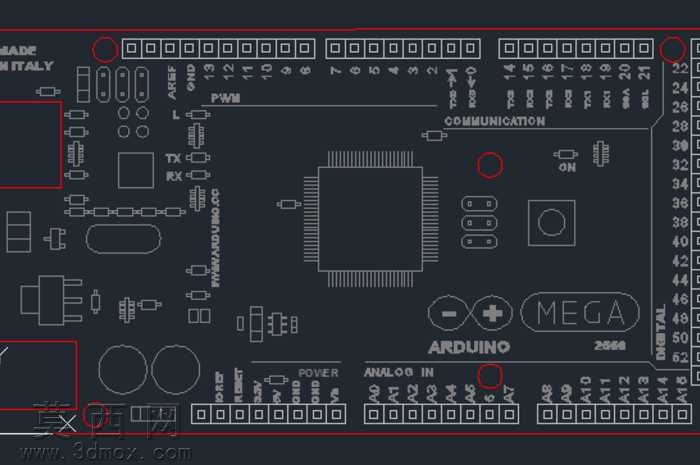

Arduino巨型2560R3电路板结构设计

本次设计围绕Arduino巨型2560R3开发板的电路板结构展开三维建模工作，建模过程中首先梳理开发板的整体布局逻辑，以黑色PCB基板作为基础载体，精准还原板上各类元件的排布位置与尺寸比例。建模时优先定位核心主控芯片的位置，以其为中心向外辐射规划各类接口、排针、功能元件的摆放区域，确保数字IO口、模拟输入口、PWM引脚、通讯接口等区域的标识与实际硬件一一对应，板上丝印的MEGA、ARDUINO字样、引脚编号、功能分区标识都通过纹理贴图精准还原，保证视觉上的辨识度。针对板上的各类元件，建模时区分不同元件的形态特征：排针类元件统一采用细长柱体搭配底座的结构，电容、电阻类贴片元件还原其规整的小型长方体形态，晶振、接口类元件还原其对应的外形轮廓，电源接口、复位按键、指示灯区域都做了精细化的结构还原，同时预留出板上安装孔的位置，匹配实际硬件的安装固定需求。材质设置上，PCB基板采用哑光黑色磨砂材质模拟真实电路板的基板质感，金属排针、引脚采用亮面金属材质还原金属导电部件的光泽，丝印标识采用白色哑光材质贴合真实丝印的视觉效果，不同功能的元件根据其实际外观赋予对应的材质属性，比如电解电容的深色外壳、晶振的金属封装外壳都做了对应的材质区分。设计过程中参考公开的硬件尺寸参数校准各部件的间距，确保排针间距、元件间距符合实际生产的规范，板上的走线区域虽然未做完全的线路还原，但通过丝印的分区标识清晰划分出电源区、通讯区、IO口区、模拟输入区等功能板块，还原开发板的功能布局逻辑。建模完成后对整体结构做装配校验，确保所有元件与基板的位置不存在重叠错位，安装孔的位置与尺寸匹配常见的开发板固定需求，整体模型既还原了Arduino巨型2560R3电路板的外观特征，也保留了结构上的准确性，可用于硬件展示、结构参考、教学演示等场景。
