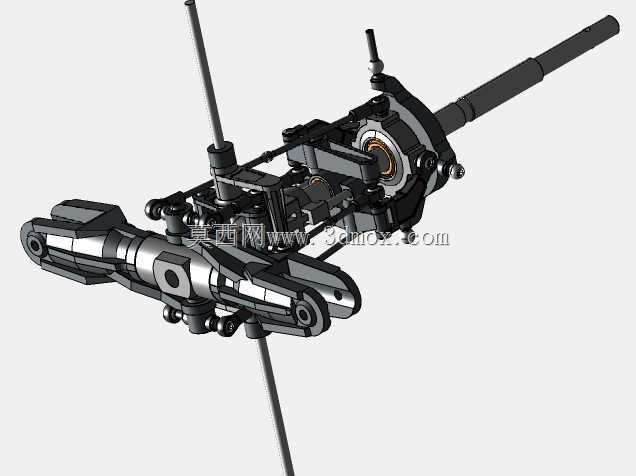

遥控直升机主旋翼总成结构设计

该结构为遥控仿真直升机的核心主旋翼总成部件，主要应用于中小型燃油及电动遥控航模直升机领域，是航模飞行过程中直接产生升力、传递操纵力矩的核心执行部件，直接决定航模飞行的稳定性、操纵响应灵敏度与机动动作上限，可适配450级到600级的主流遥控直升机机架，也可作为同比例仿真无人直升机旋翼系统的原理验证结构使用。

从实际用途来看，该总成承担着将主轴输出的旋转动力转化为气动升力的核心作用，同时承接来自倾斜盘的操纵指令，通过连杆结构带动桨夹完成周期变距与总距调整，实现直升机的升降、前后左右飞行、转向等全部飞行动作，是航模直升机动力系统与操纵系统的交汇核心部件。

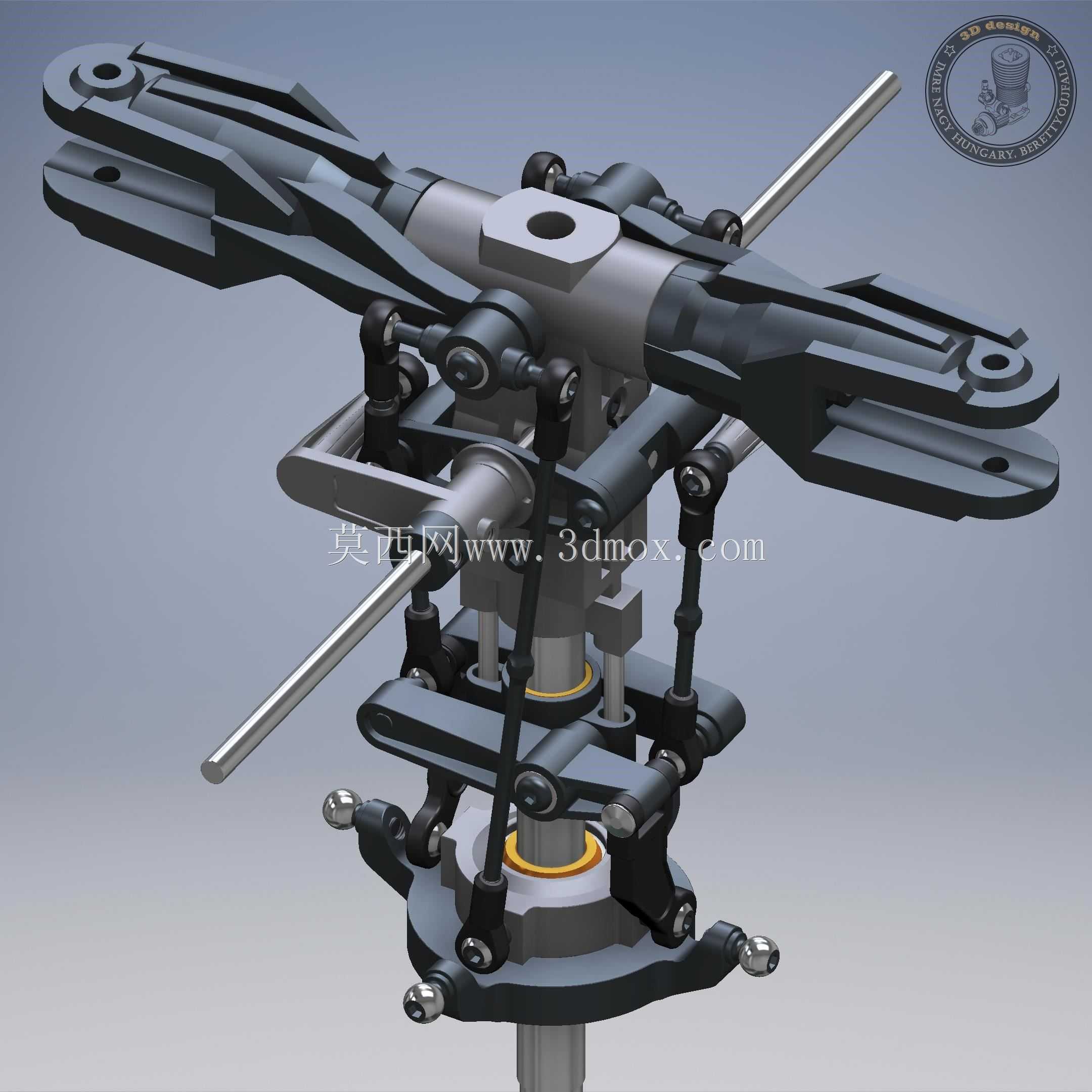

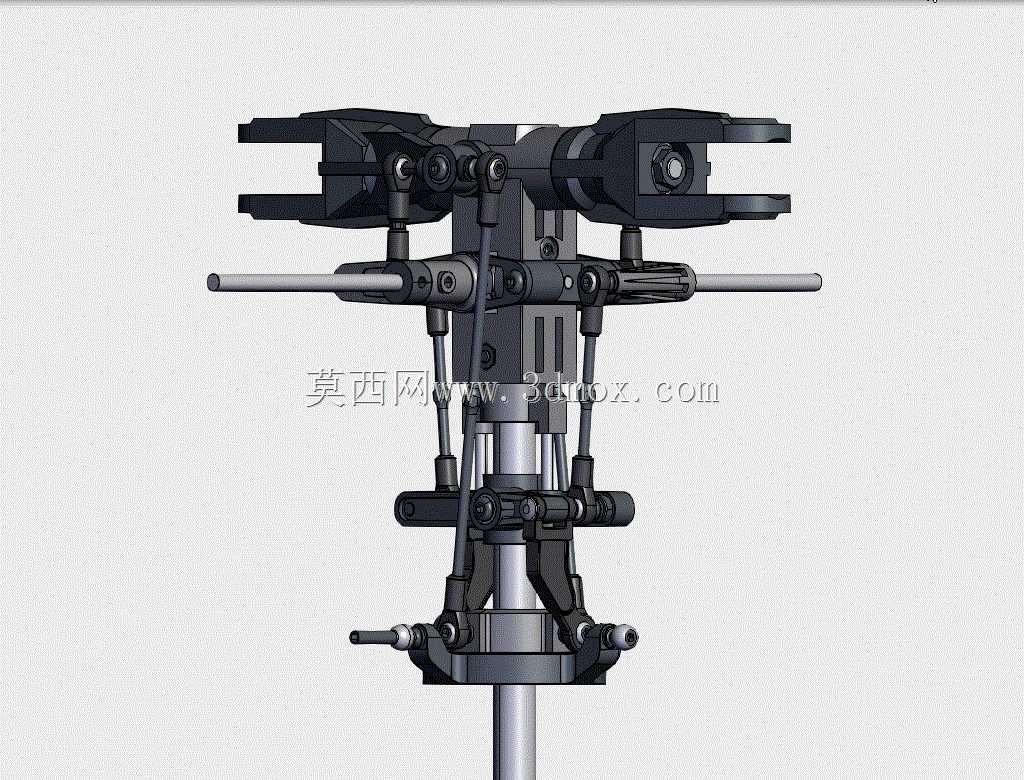

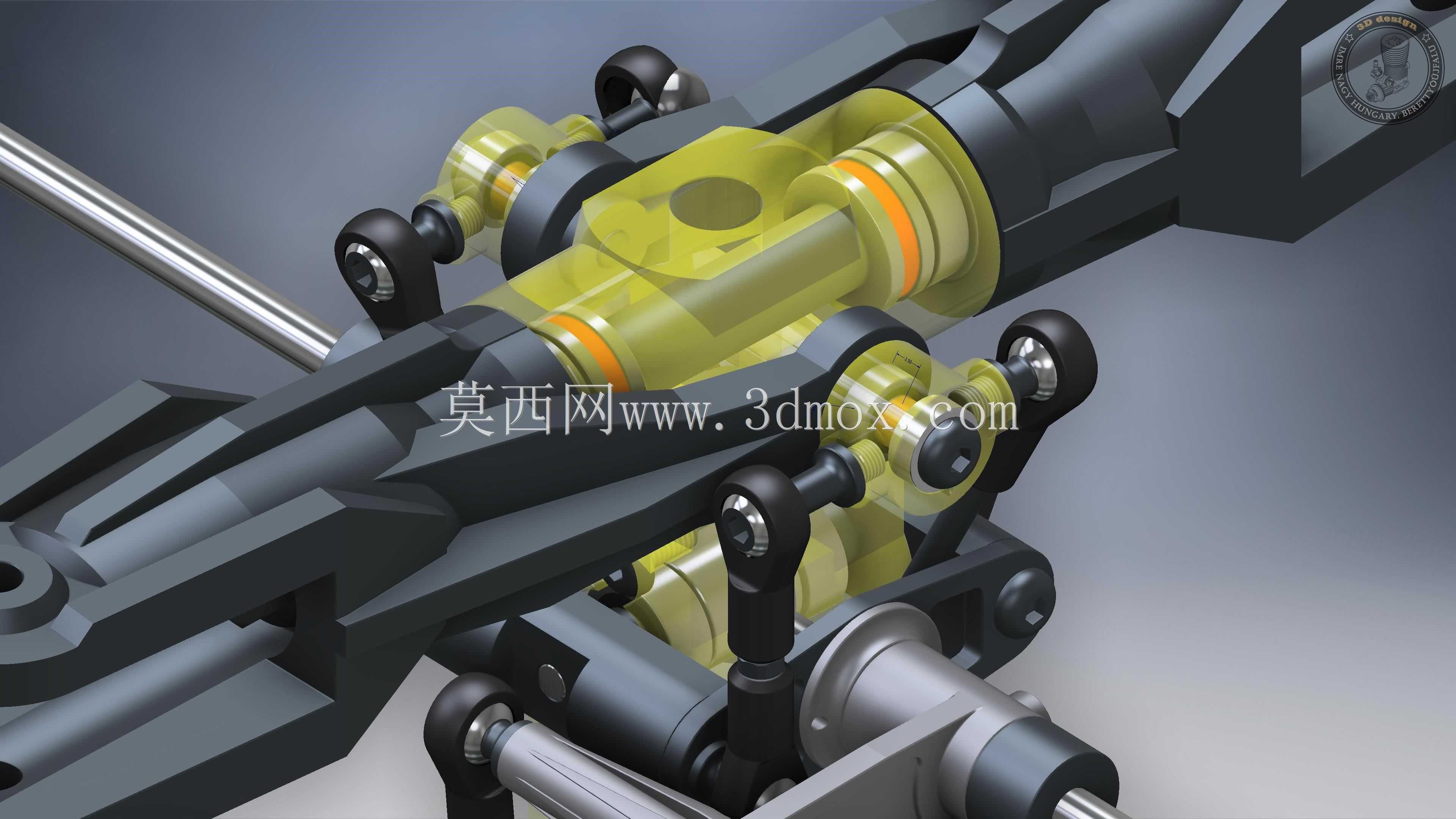

在功能特性设计上，该旋翼总成采用经典的跷跷板式双旋翼结构搭配独立的变距拉杆布局，中心主轴位设置有一体化的桨毂安装基座，两侧对称布置桨夹铰接结构，可实现桨叶在旋转过程中的挥舞与摆振自由度，抵消航模飞行过程中的气动不平衡力矩；下部集成的倾斜盘安装位采用双轴承支撑结构，可保证旋转过程中倾斜盘的同轴度，降低操纵虚位，提升操纵精度；所有连杆铰接点均采用球头连接结构，既保证了传动过程中的活动自由度，又能减少传动间隙，避免飞行过程中出现操纵迟滞或抖动问题。

设计思路上，该结构优先兼顾了结构强度与轻量化需求，主体承力的桨毂、主轴部分采用高强度金属材质设计，保证高转速下的结构刚性，避免旋翼高速旋转时出现形变；桨夹、连杆等部件在保证受力强度的前提下做了镂空减重处理，降低旋翼总成的整体转动惯量，提升动力响应速度；整体结构采用模块化拆分设计，各铰接部件、易损的球头连杆均可单独拆卸更换，降低日常使用与维护的成本。

从安装边界来看，该旋翼总成下部主轴安装位为标准直径的圆柱定位结构，可直接适配对应级别航模直升机的主传动轴，通过径向顶丝完成周向固定；下部倾斜盘的安装位置预留了足够的行程空间，可保证总距调整时倾斜盘上下移动无干涉；两侧桨夹的安装孔位适配对应规格的航模旋翼桨叶，安装后桨叶的旋转直径可匹配对应级别航模的机身尺寸，不会出现桨叶碰尾的问题；整体总成的轴向高度经过精准核算，安装后与机身主框架、尾传动系统的位置完全匹配，无需额外调整安装位即可完成整机装配。
