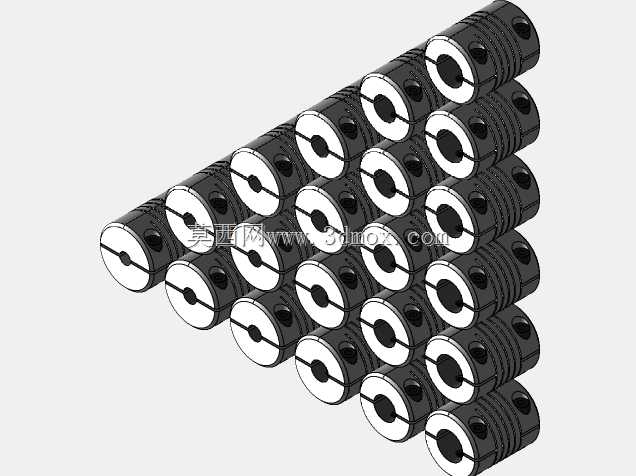

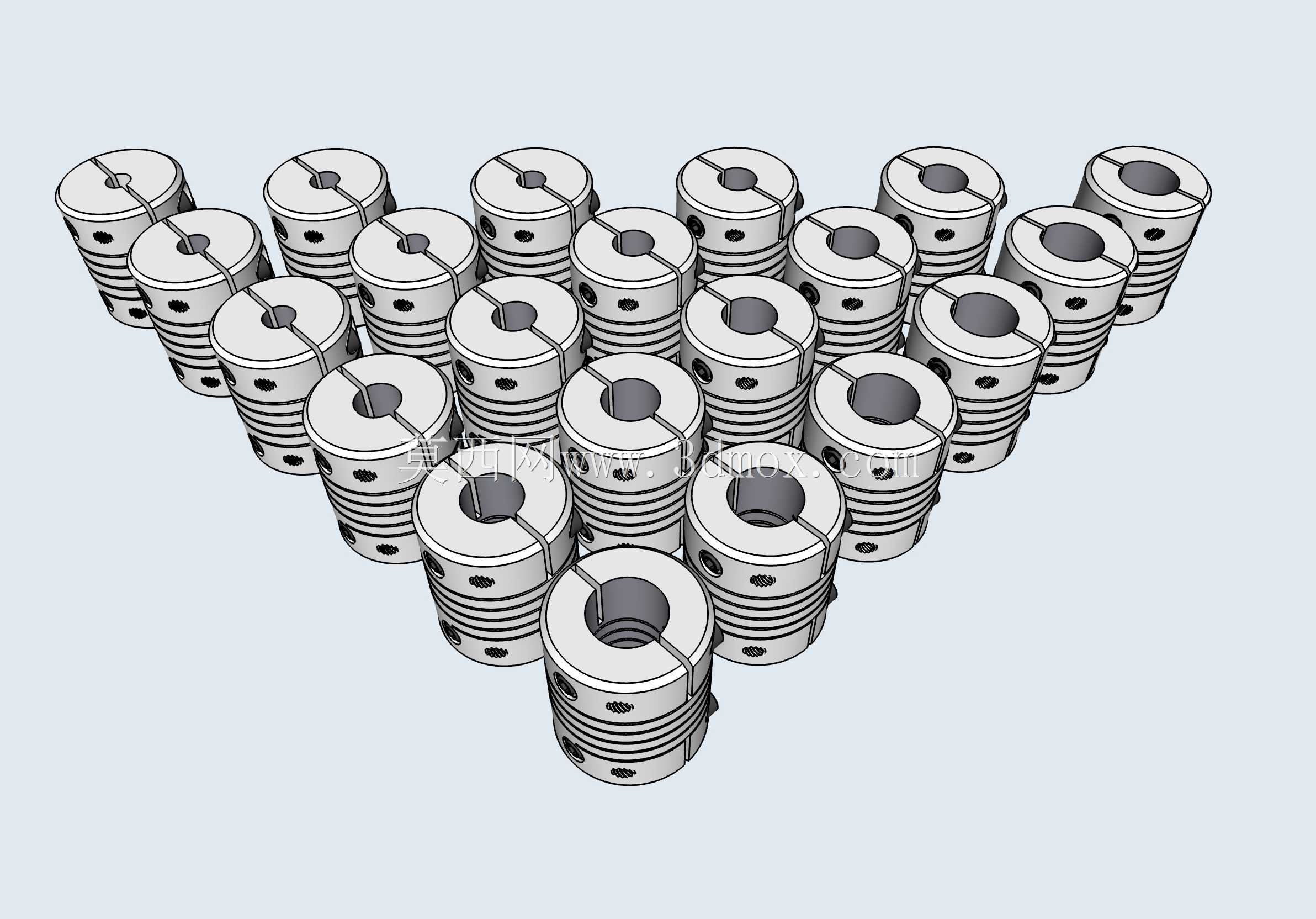

多规格弹性绕线联轴器传动连接件

这类弹性绕线联轴器主要应用于精密传动场景中，常见于小型自动化设备、检测仪器、3D打印设备、小型数控雕刻机以及伺服步进电机的传动连接环节，核心作用是在主动轴与从动轴之间传递扭矩的同时，补偿两轴之间存在的径向偏差、角向偏差与轴向偏移，避免因安装对中误差产生的额外负载损耗，延长传动系统中轴承、电机等核心部件的使用寿命。该系列联轴器采用一体式金属绕线结构设计，本体为金属材质加工而成，侧壁的螺旋开槽结构让联轴器同时具备优异的扭转刚性与适当的弹性形变能力，既可以保证传动过程中的扭矩传递精度，减少传动回程间隙，又能在设备启停、负载突变时吸收一定的冲击振动，降低传动过程中的噪音，适配高速、高精度的传动需求。设计过程中针对不同设备的安装需求做了全规格覆盖，主体外径统一为25mm，整体轴向长度为30mm，适配的轴径包含5mm、6mm、6.35mm、8mm、10mm、12mm六种常用尺寸，基本覆盖了小型精密传动领域绝大多数电机轴、丝杆轴的安装尺寸需求，安装时通过侧壁的顶丝锁紧即可完成与轴的固定，安装操作便捷，固定可靠不易松脱。在外形设计上，联轴器整体为圆柱型结构，表面的螺旋槽采用等距均匀排布，保证各个方向的形变补偿能力一致，不会出现单侧应力集中的问题，顶丝孔位置做了沉台处理，避免锁紧后顶丝突出本体影响设备内部的安装空间，整体安装边界规整，不需要额外预留过大的避让空间，非常适合安装空间紧凑的小型精密设备使用。这类联轴器相比传统的刚性联轴器，对安装对中的精度要求更低，现场装配时不需要反复调整两轴的同轴度就能达到理想的传动效果，能够有效降低现场装配的调试难度与工时成本，同时金属材质的本体相比塑胶联轴器具备更好的耐温性与抗老化能力，能够在更宽的温度工况范围内长期稳定工作，不会因为长期使用出现材质老化失效的问题，在长期连续运行的自动化设备中能够保持稳定的传动性能，减少设备后期的维护更换频率。
