国产立式钻床配套工装工作台结构设计

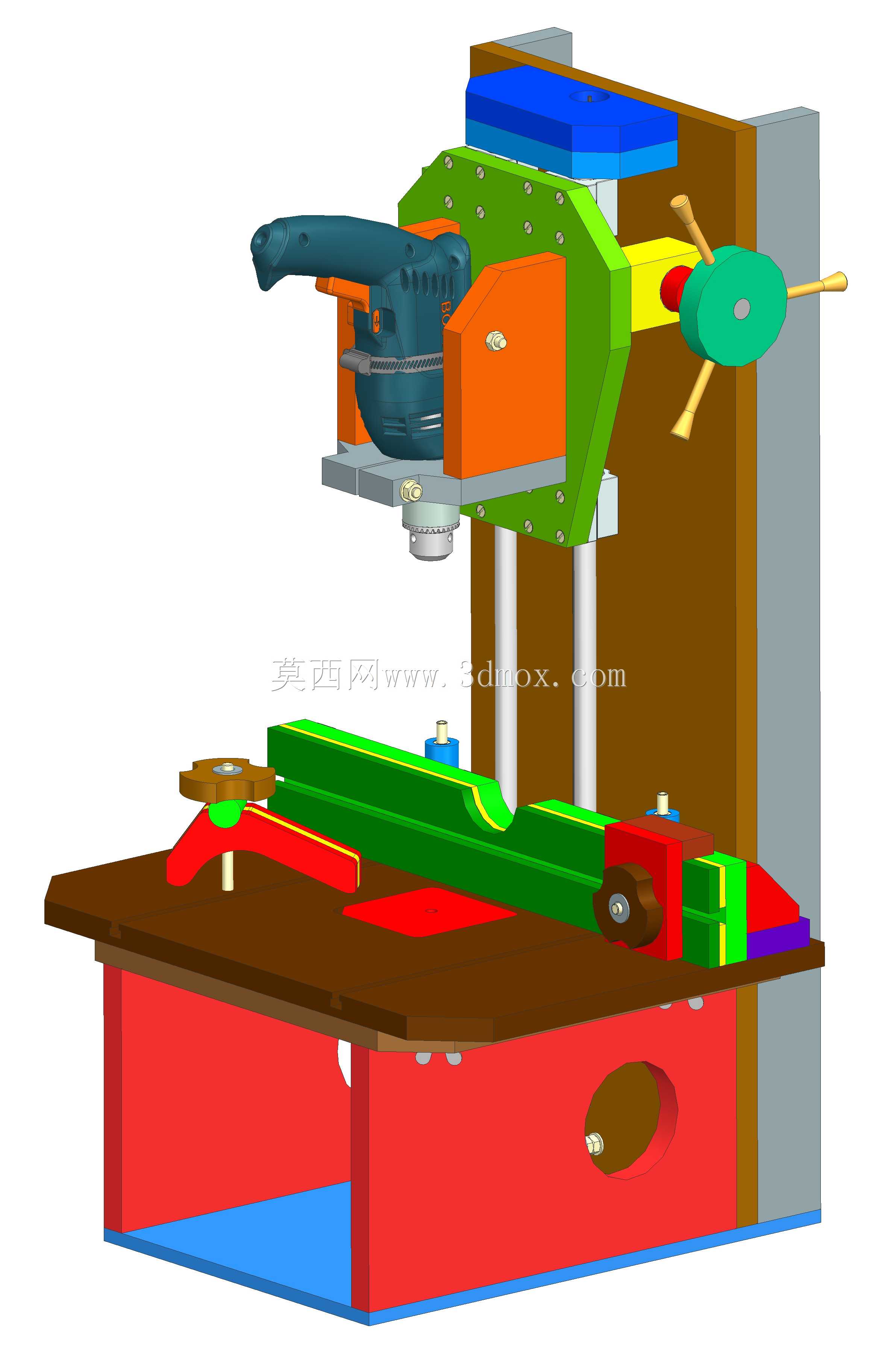

这款钻床工作台主要应用于机械加工车间的立式钻床作业场景，是台式、立式通用钻床的核心配套工装部件，承担着工件承载、定位装夹、进给导向的核心作用，覆盖单件小批量五金加工、维修车间钻孔扩孔、DIY工坊金属木料加工、教学实训钻削操作等多类作业场景，能够适配不同规格的国产立式钻床安装使用，解决常规钻床原配工作台装夹范围有限、定位精度不足、长工件加工无支撑的痛点。

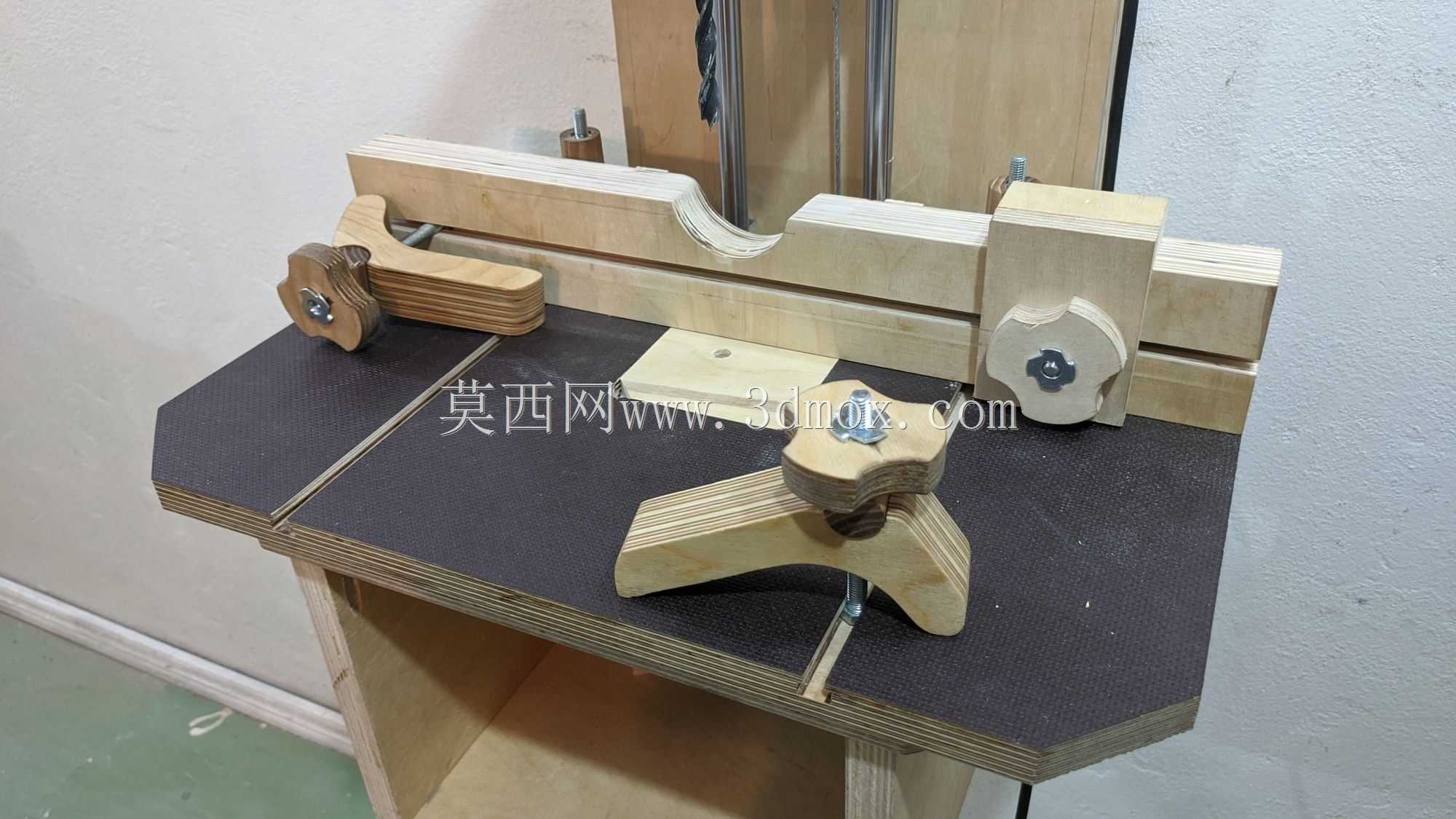

从实际用途来看，该工作台可直接安装在钻床床身的升降导轨位置，替代原有简易工作台面，既可以承载小型异形工件完成钻孔、扩孔、铰孔、攻丝等常规钻削工序，也可以通过台面上的可调定位挡块、快速压紧机构，对长条状型材、板类工件进行快速定位装夹，避免加工过程中工件移位导致的孔位偏差，同时工作台自带的横向滑移导轨结构，能够带动工件完成横向位置调整，无需反复松夹挪动工件即可完成同一直线排孔的连续加工，大幅降低重复装夹的辅助工时。

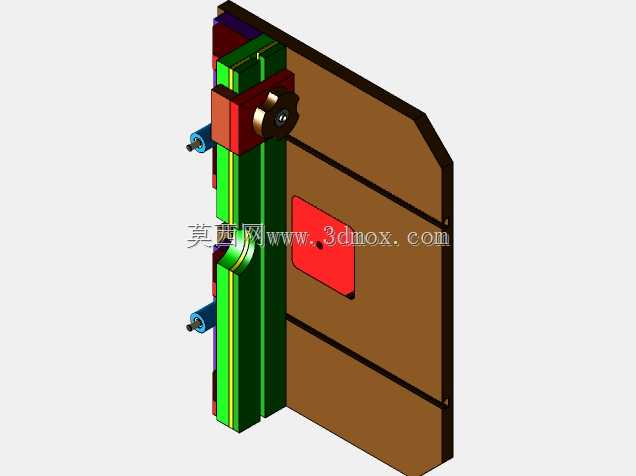

在功能特性设计上，工作台主体采用加厚铸铁台面结构，保证长期承重下的平面度稳定性，避免受力变形影响钻孔垂直度；台面设置多道平行T型槽，可适配标准压块、虎钳、分度头等通用工装的安装固定；侧边配置的快速锁紧夹具采用偏心轮压紧结构，无需反复拧动螺栓即可完成工件的快速压紧与松脱，针对批量同规格工件加工时，可配合可调式定位挡块实现工件的快速对位，无需每次划线找正；工作台下方设置的滑移导轨采用燕尾槽结构，配合锁紧手柄可在调整到位后完全锁死，避免钻削过程中产生窜动；同时台面后侧设置可调节的工件靠板，能够为垂直放置的板类工件提供支撑，保证钻孔时工件与钻头的垂直精度。

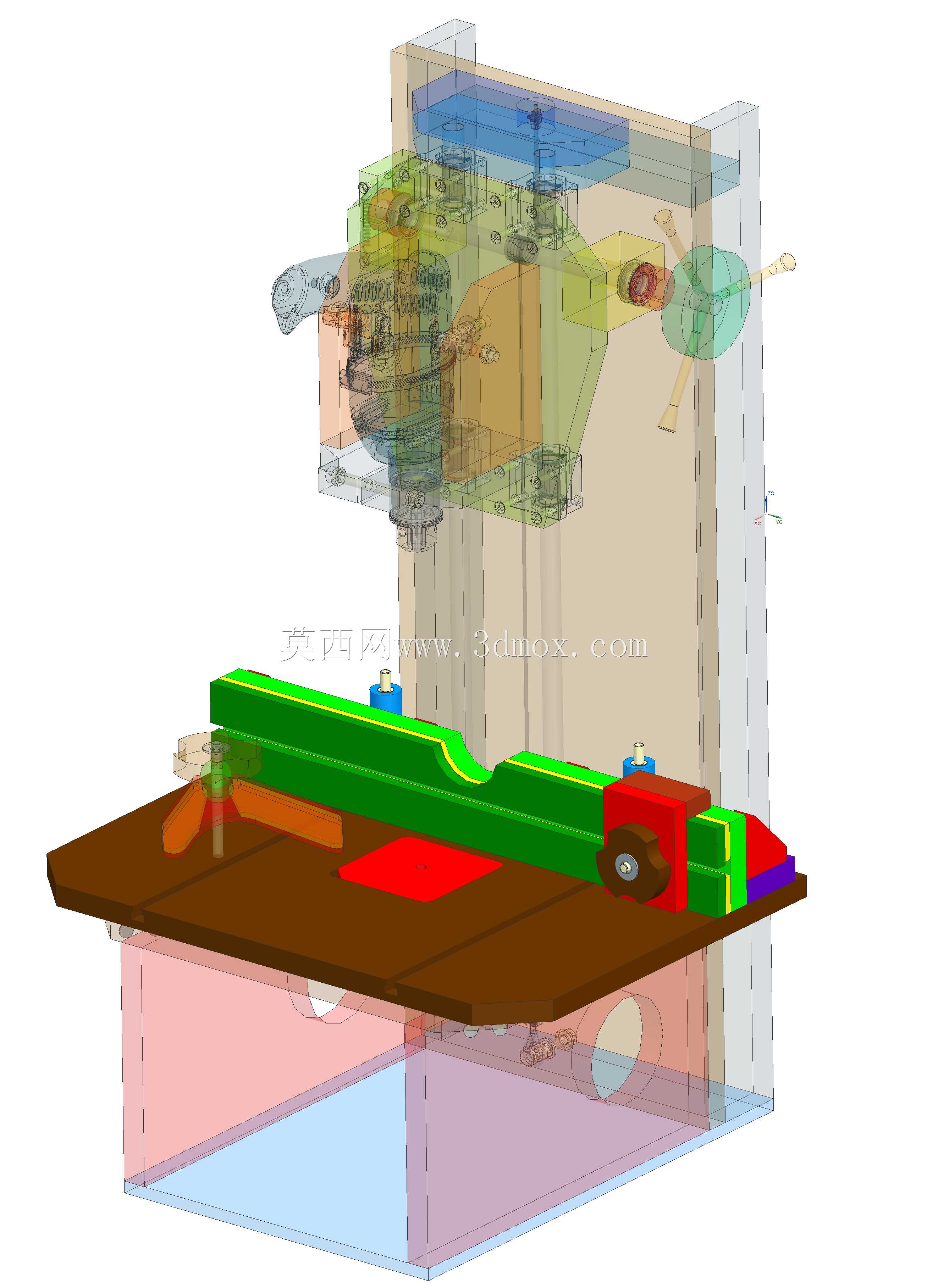

设计思路上，整体结构围绕钻削作业的实际需求展开，优先保证工作台的刚性与装夹便捷性，摒弃冗余的复杂结构，所有操作部件均布置在操作人员易触及的位置，夹具操作行程适配常见的3-50mm厚度工件装夹需求，T型槽间距符合通用工装的安装尺寸标准，无需额外改装即可适配市面上多数常规钻床配件。在安装边界与外形尺寸上，工作台整体横向长度适配最大600mm长条工件的装夹需求，台面宽度为300mm，可容纳最大400*250mm的板类工件放置，安装接口与常规Z512、Z516系列立式钻床的升降滑块尺寸匹配，安装时无需对钻床床身进行额外加工，直接替换原有工作台即可完成装配，工作台整体升降行程与钻床原有升降范围保持一致，不会干涉钻床主轴的上下进给动作，同时台面下沉式的排屑缺口设计，可引导钻削产生的铁屑直接落入下方集屑区域，避免铁屑堆积在导轨面造成滑动卡滞或导轨磨损。
