EK扭矩HTC-16硬管压缩式管件结构

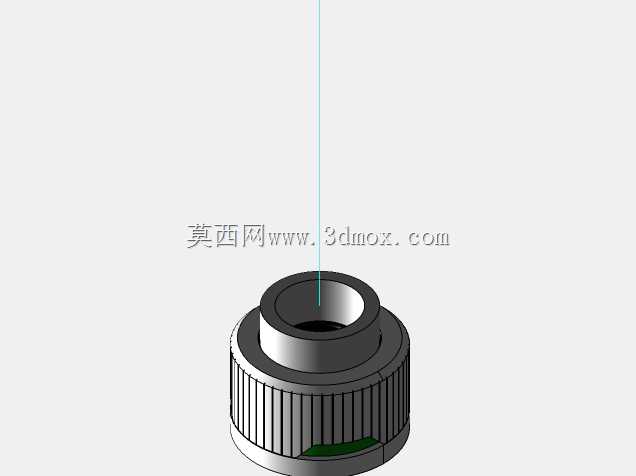

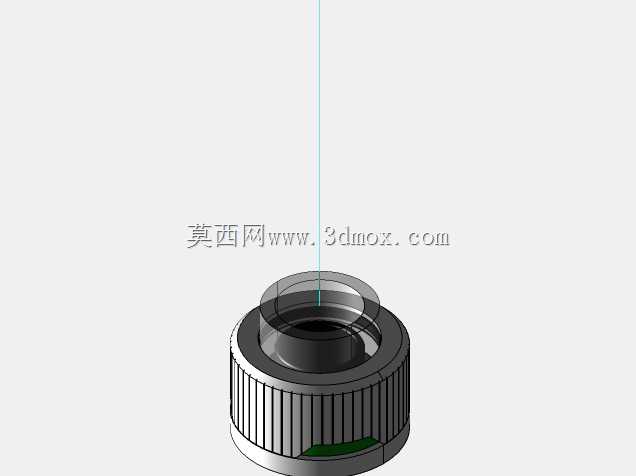

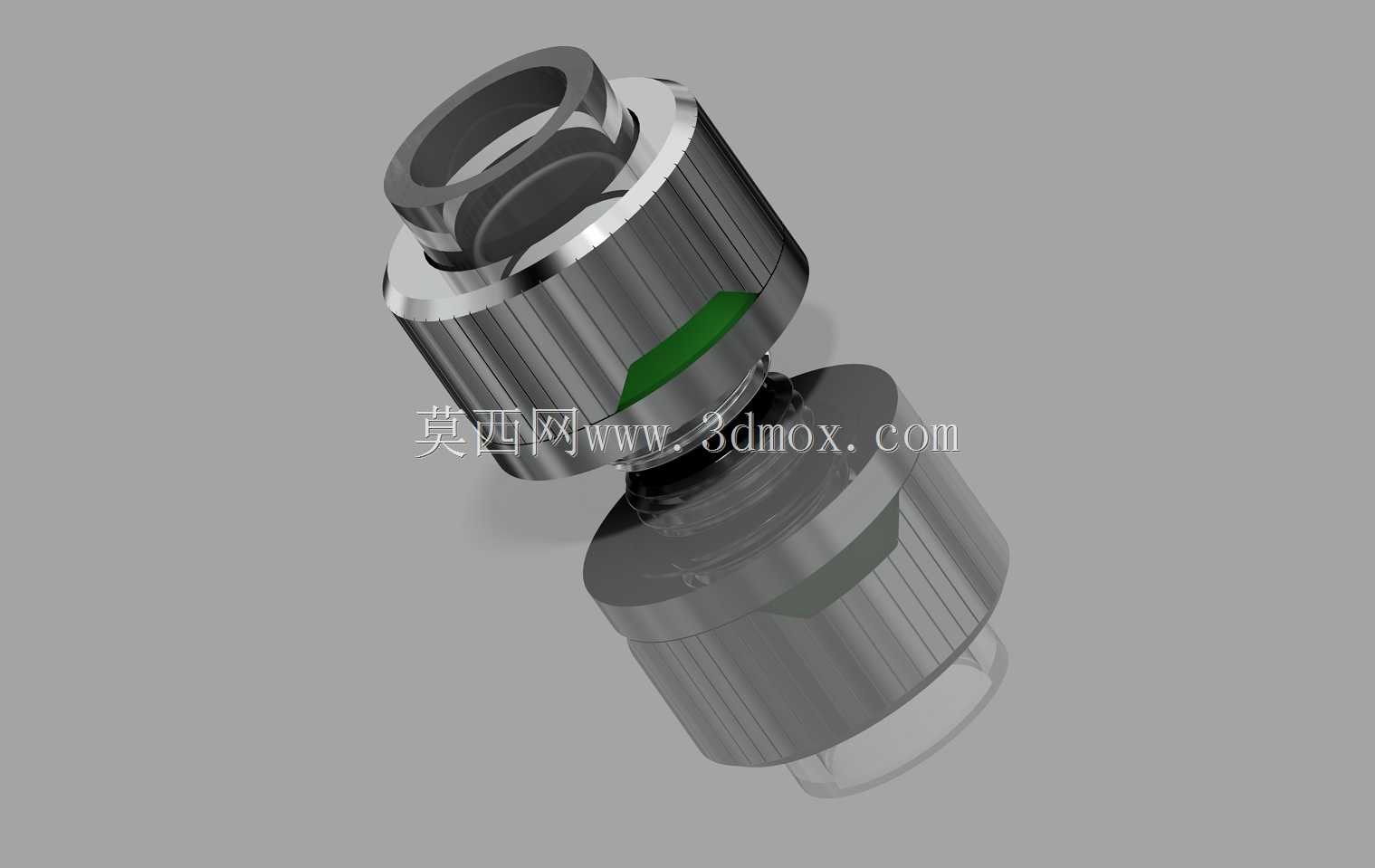

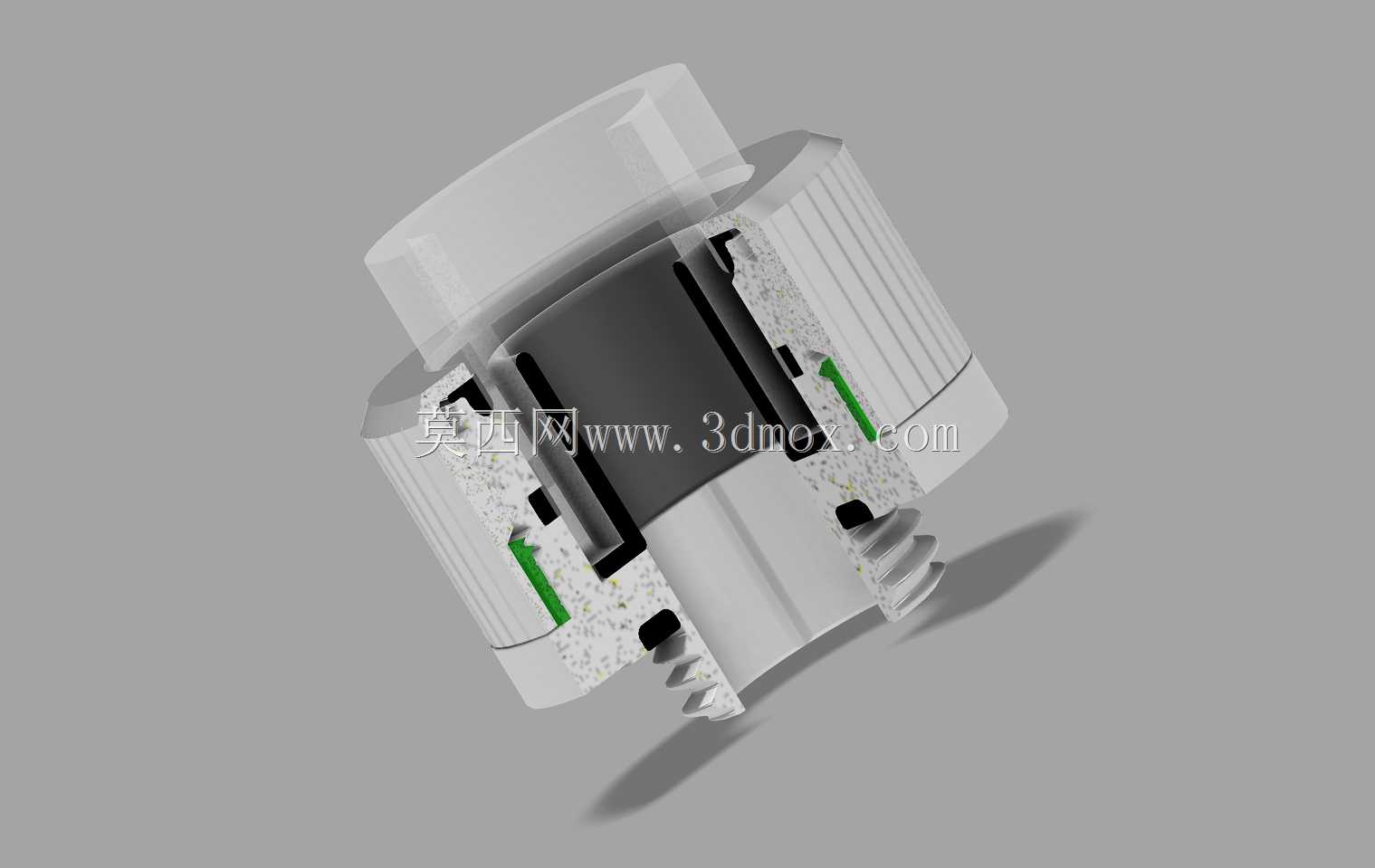

这款压缩式硬管管件主要面向分体式水冷散热系统的硬管管路布设场景，在PC水冷改装、小型工业液冷散热回路、精密电子设备冷却管路搭建中承担硬管对接的核心作用，能够为外径16mm的硬质管路提供稳定、密封的连接支撑，解决硬管布设过程中管路对接、转向、延伸的连接需求，避免管路渗漏、松脱的问题，保障液冷回路长期运行的密封性与结构稳定性。在实际使用场景中，这类管件多用于需要规整硬管走管的散热系统中，相比软管接头，硬管压缩接头能够提供更整洁的管路外观、更高的结构强度，以及更可靠的密封性能，适配金属硬管、PETG硬管、亚克力硬管等多种常见硬管材质，满足不同场景下的管路安装需求。从功能特性来看，这款管件采用压缩式密封结构，通过锁紧螺母的旋压作用，让内部密封件均匀包裹住插入的硬管外壁，同时配合定位结构限制硬管的插入深度，既保证密封面的贴合压力均匀，避免硬管插接过深顶到内部流道造成通径缩减，也能防止硬管在长期使用中因管路应力、冷却液压力作用出现松脱移位。产品设计过程中充分考虑了实际安装的操作便利性，锁紧螺母采用独立可转动的结构，在安装时不需要转动整段管路，只需要旋紧螺母即可完成固定，大幅降低了复杂走管场景下的安装难度，避免管路扭转产生内应力导致的开裂、渗漏风险。针对特殊螺纹的适配需求，这款接头采用G1/4的标准连接螺纹，这是水冷散热领域通用的接口标准，能够适配绝大多数水冷排、水冷头、水泵、水箱等液冷组件的接口，不需要额外的转接头即可完成回路搭建。在外形尺寸与安装边界上，这款管件适配外径16mm的硬管，锁紧螺母的外径为21mm，螺纹螺距为1mm，常规锁紧状态下的安装高度为15mm，考虑到实际安装中用户不会将螺母完全拧至极限位置（过度锁紧容易压裂硬管、损坏密封件），设计时预留了合理的压缩余量，实际安装高度可在14.75mm到15mm之间浮动，适配不同壁厚硬管的密封压缩需求。接头的硬管插入端定位基准面到末端的距离为20mm，能够保证硬管插入后有足够的咬合长度，避免硬管受侧向力时从接头中脱出。产品还配套设计了可选的防倒扣嵌件与色环配件，防倒扣嵌件能够进一步提升PETG等材质偏软的硬管的拉脱强度，避免管路受压后脱开，色环配件则可以帮助用户区分不同回路的管路，满足个性化外观与管路标识的需求，整个接头的特殊螺纹结构都经过精确建模还原，能够准确反映实际产品的装配关系与尺寸边界，为管路布局设计、干涉检查提供准确的参考依据。
