1/12比例遥控平跑车碳纤维底盘车架结构

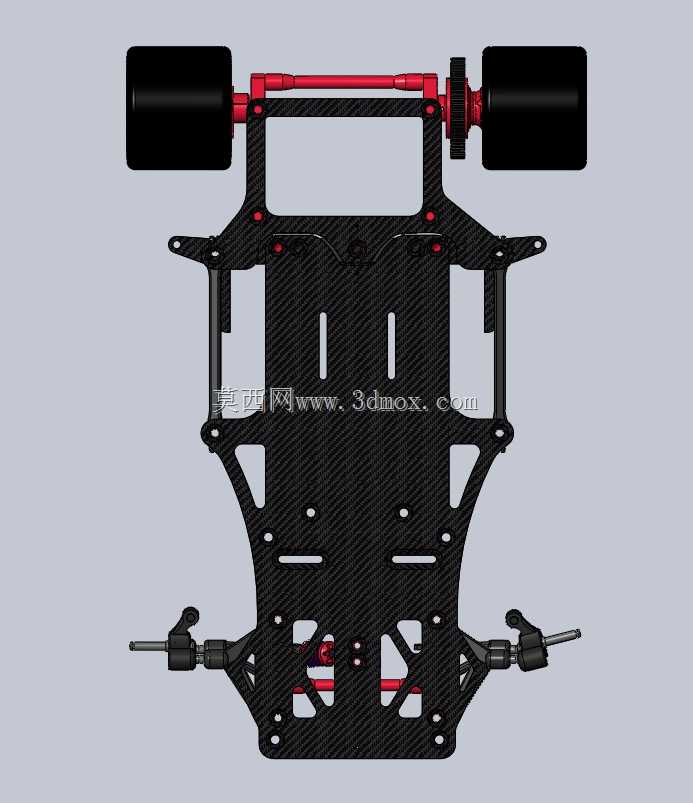

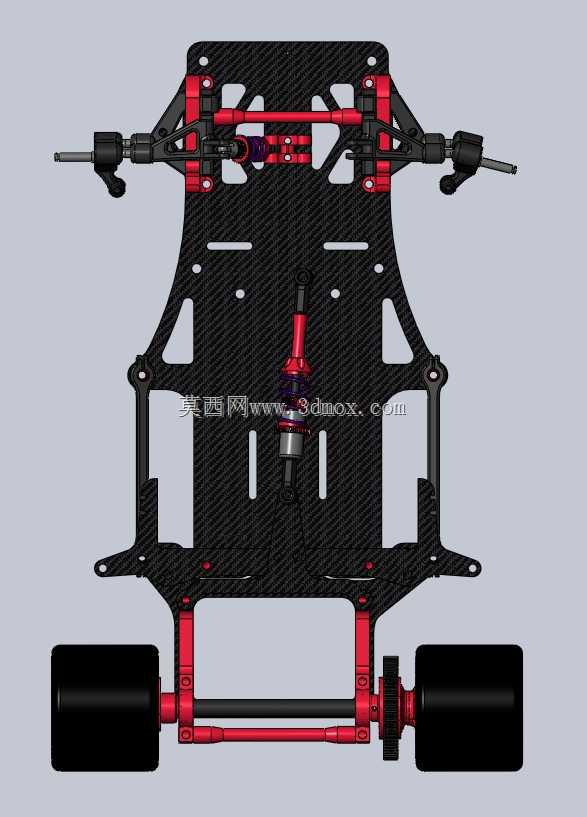

该款1/12比例平跑车车架主要面向RC竞速模型的研发测试、改装调试以及青少年科创教学场景使用，可作为迷你遥控平跑车型的核心承载基体，适配室内平整赛道、专业RC平跑场地的竞速需求，也可作为高校机械专业传动结构、轻量化设计的教学演示载体，帮助学习者理解轮式车辆底盘的布局逻辑与动力传递路径。车架主体采用碳纤维板材作为核心承载结构，充分利用碳纤维材料比强度高、自重轻的特性，在保证整体结构刚性的前提下尽可能降低整车自重，提升车辆加速响应速度与过弯稳定性，底盘板材上预留的多组镂空槽位，既可以进一步减重，也能为电子调速器、接收机、电池等电子元件提供走线空间与安装点位，避免走线杂乱影响车辆动平衡。车架前部采用独立悬挂结构设计，搭配转向拉杆组件，可实现前轮的转向动作与行驶过程中的震动缓冲，悬挂摆臂的安装点位预留了调节余量，可根据不同赛道的抓地力条件调整前轮倾角与束角，优化车辆的转向手感与过弯极限；车架后部集成了传动连接结构与后轮安装位，后置的动力输出组件可直接将动力传递至后轮，实现后轮驱动的动力布局，红色的横向连接构件既强化了后部车架的结构强度，也为传动组件提供了稳定的安装支撑，避免动力输出过程中出现结构形变影响传动效率。车架整体的安装边界充分考虑了1/12比例车型的尺寸限制，各部件的安装孔位均按照标准RC模型的通用尺寸设计，可适配同规格的轮毂、轮胎、动力电机与转向舵机，底盘的上下层结构预留了足够的电池安装空间，可容纳常规规格的锂聚合物电池，同时各传动部件与悬挂部件的运动间隙经过反复校核，在车辆行驶过程中不会出现部件干涉的情况，保证转向动作顺畅、动力传递无卡顿。在设计思路上，这款车架优先兼顾了结构刚性与轻量化的平衡，所有受力集中的点位均做了加厚补强设计，悬挂与传动的连接位采用金属嵌件强化，避免反复受力后出现碳纤维板材开裂的问题，同时整体布局尽可能将重量集中在车架中心区域，优化整车的重心位置，提升车辆高速行驶时的稳定性，减少过弯侧倾与高速抬头的情况，适配平跑车型对高速稳定性与操控精准度的核心需求。
